80规格3D打印散热风扇防护网罩结构

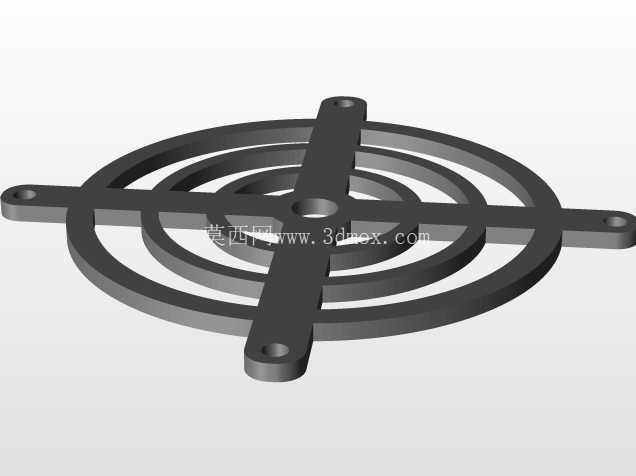

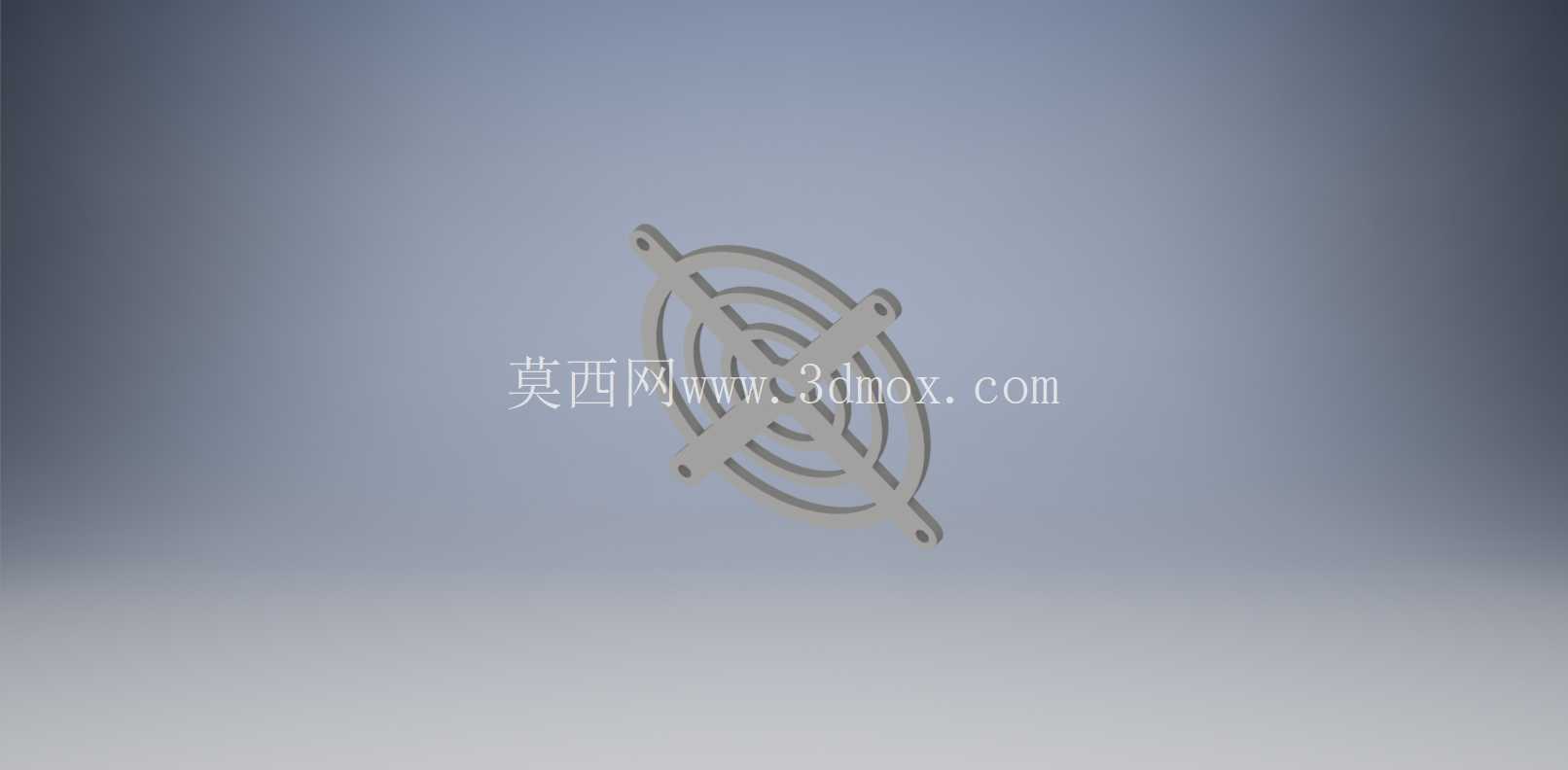

　　在电子设备散热系统、小型工控电源模块、桌面级电子制作项目里，80mm规格轴流风扇的应用覆盖度极高，从桌面3D打印机的控制仓散热、小型开关电源的风道构建，到DIY电子功放的通风散热，都能见到该尺寸风扇的身影，而配套的风扇防护网罩，是避免异物卷入扇叶、防止人员误触高速转动扇叶的核心配套结构件。这款适配80mm风扇的防护网罩，采用中心对称的环形格栅设计，整体轮廓为适配标准80风扇安装孔位的类方形带安装耳结构，四个安装耳的位置完全匹配常规80轴流风扇的孔距标准，安装时可直接对齐风扇本体的安装孔，配合M3或者M4规格的螺丝即可完成固定，不需要额外做孔位适配或者结构修改，能直接适配市面上绝大多数同规格的轴流散热风扇。从结构设计逻辑来看，这款网罩没有采用传统金属网罩的编织网或者冲孔网结构，而是选择了一体化的辐条加环形加强筋的结构，每一圈环形筋条都和径向的辐条做了圆角过渡，不存在应力集中的锐角位置，不管是采用FDM工艺的PLA、PETG耗材打印，还是采用光固化工艺的树脂打印，都能避免打印过程中出现翘曲、层间开裂的问题，同时打印时不需要额外添加支撑结构，摆放时直接将安装面贴合打印平台即可完成打印，大幅降低了打印的材料损耗和后处理工作量。

　　在通风效率的平衡上，这款网罩做了多维度的考量：环形筋条的宽度控制在2mm以内，径向辐条的数量设置为4根主辐条搭配辅助环形筋，整体通风开口率超过70%，不会因为加装防护网罩导致风扇的通风量出现明显衰减，同时筋条之间的间隙控制在6mm以内，既可以阻挡直径较大的导线、杂物被吸入扇叶，也能避免手指误触到高速转动的扇叶边缘，满足常规电子设备的安全防护要求。安装边界上，这款网罩的整体厚度控制在5mm，安装耳的厚度和主体筋条保持一致，安装后突出风扇表面的高度极低，不会占用设备内部过多的安装空间，对于内部空间紧凑的小型电子设备、嵌入式安装的散热模块来说，这种薄型化的设计能够大幅提升空间利用率，不需要为了加装防护网罩额外预留过多的装配余量。

　　在实际使用场景中，这类3D打印的风扇罩相比市售的金属网罩，具备更强的定制适配性，针对不同的安装环境，可以快速调整安装耳的厚度、筋条的密度，甚至可以在网罩表面集成走线槽、温度传感器安装位等附加结构，不需要开模即可快速完成小批量的定制生产，尤其适合小批量的工控设备样机制作、电子DIY项目、桌面级设备的改装升级使用。结构强度方面，环形加径向辐条的结构形成了稳定的桁架受力结构，即使受到日常的轻微磕碰、挤压，也不会出现明显的变形或者断裂，采用常规PETG耗材打印时，其抗冲击强度完全可以满足日常设备使用的防护需求，不会因为轻微的外力冲击就出现破损导致防护失效。

　　和常见的一体式塑料风扇罩不同，这款结构的筋条做了等厚度设计，打印过程中每一层的走线宽度一致，不会出现局部填充密度过高或者过低的问题，打印完成后的形位公差更容易控制，安装孔的位置精度可以控制在0.2mm以内，和风扇本体装配时不会出现孔位错位、装配间隙过大的问题。在风道优化层面，网罩的环形筋条截面做了微小的圆角导风设计，气流穿过网罩时不会产生明显的紊流异音，相比直角截面的筋条结构，能够降低风扇运行时的风切噪音，对于对噪音控制有要求的桌面设备、家用电子设备来说，这种细节设计能够有效提升设备的使用体验。
