内螺纹手动闸阀三维结构设计

　　这套闸阀结构围绕低压民用与小型工业管路的截断需求搭建，整体采用丝扣连接形式，阀体两端预留内螺纹接口，可直接对接同规格镀锌钢管、PPR转金属接头或小型设备的外接管路，在暖通供水、车间冷却水支路、小型化工助剂输送、消防分户支管等场景中都能作为可靠的通断构件使用。闸阀的核心作用是通过闸板的垂直升降改变管路通流截面，全开状态下介质流道几乎无额外节流阻力，压损远小于同口径截止阀，适合需要长期保持全开、仅在检修或支路切换时动作的管路节点，不建议用作频繁调节流量的节流元件，避免闸板半开状态下受介质冲刷造成密封面冲蚀。

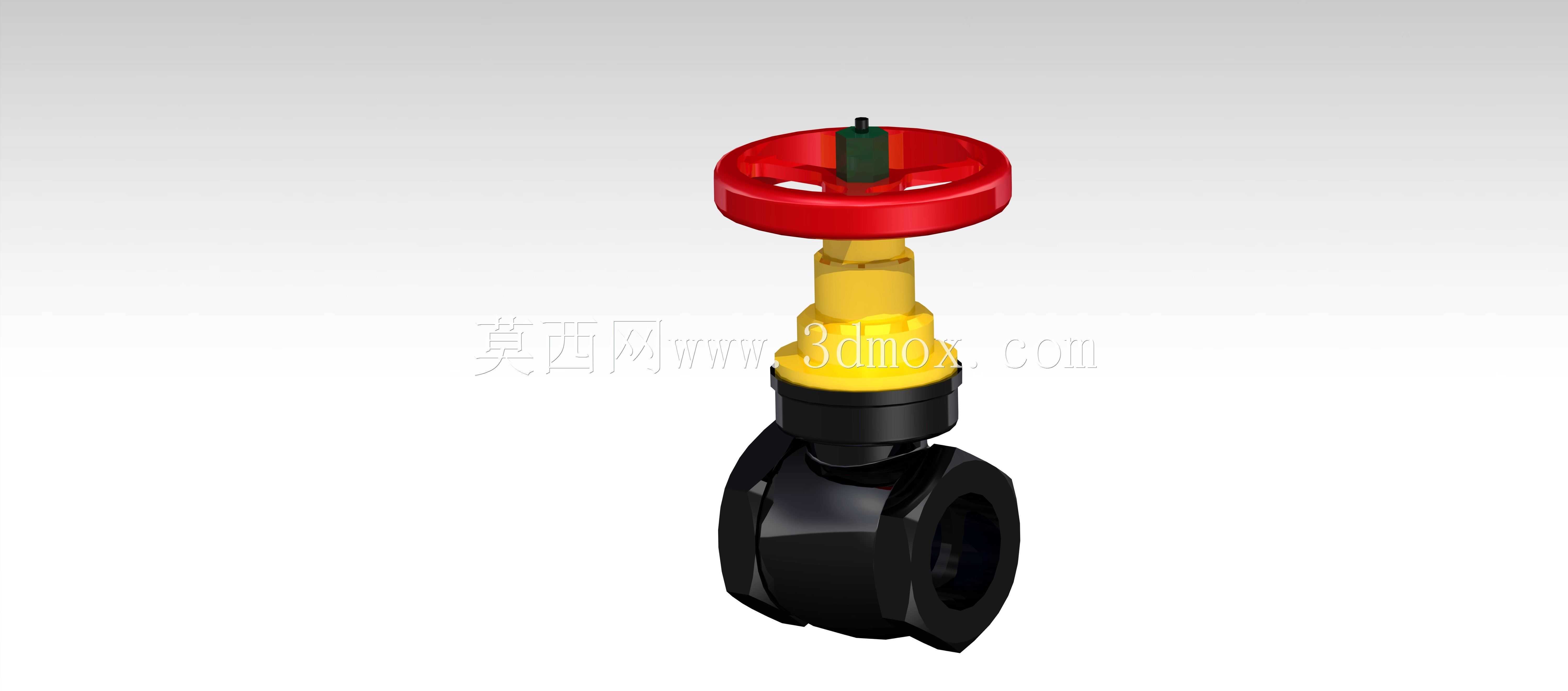

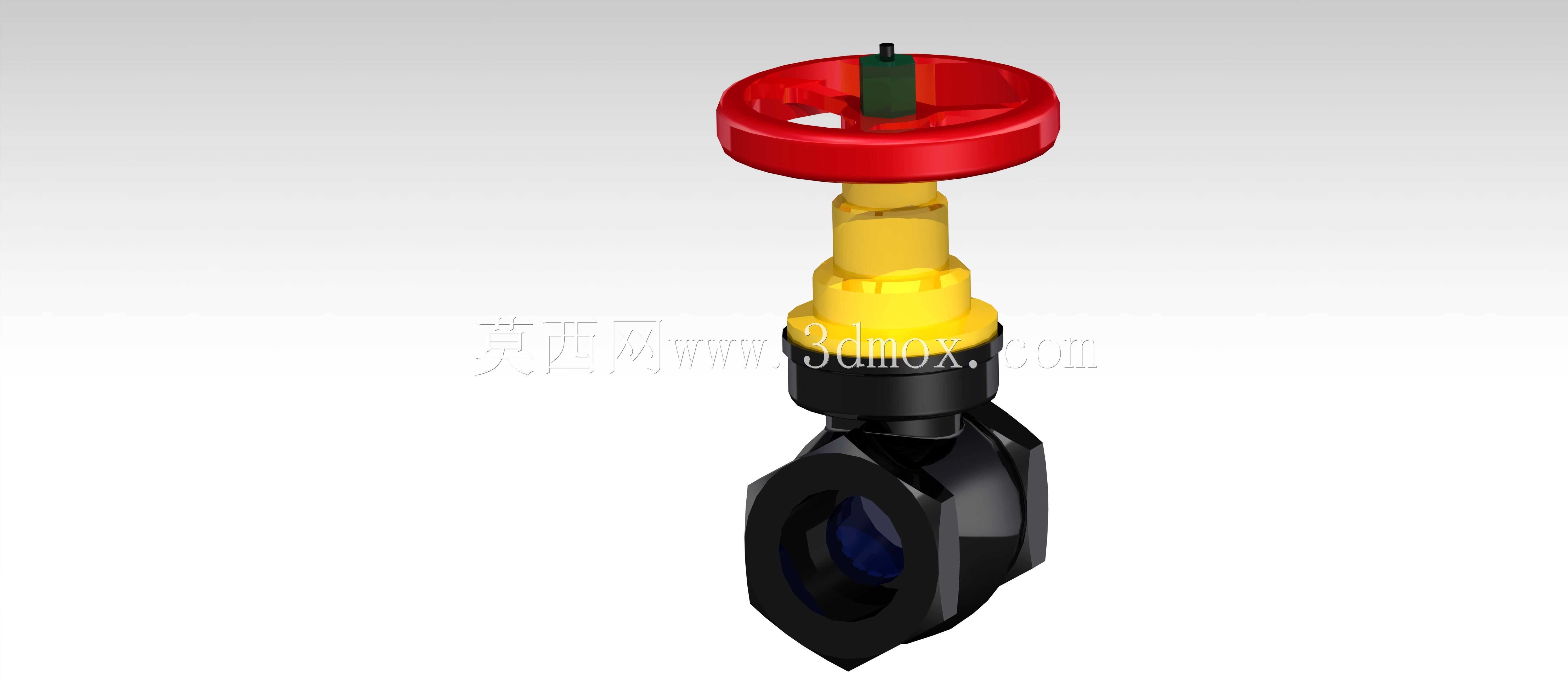

　　从结构分层来看，底部黑色阀体为承力主体，内部开设直通式流道，中部设置楔形闸板容纳腔，两侧密封面与闸板配合实现截断密封；阀体上部的黑色锁紧压盖承担阀杆密封腔的固定作用，将填料段与阀体腔体压紧，防止介质沿阀杆间隙外渗。中部黄色段为阀杆螺母与支架集成结构，将手轮的旋转动作转化为闸板的直线升降，梯形螺纹的传动副具备自锁特性，手轮停止转动后闸板位置不会受管路压力波动自行偏移，无需额外锁止机构即可保持开度状态。顶部红色手轮采用轮辐式结构，轮缘直径经过放大设计，操作人员单手即可握持施力，在公称压力允许范围内无需加装加力杆即可完成关断操作，手轮中心的黑色方位标识可直观反馈阀杆升降位置，方便现场人员快速判断阀门当前开闭状态。

　　建模过程中优先还原了装配逻辑与运动边界：阀体流道内径与两端内螺纹的大径、小径尺寸严格匹配对应公称通径的管螺纹标准，螺纹段长度留出足够拧入深度，避免现场安装时出现螺纹咬合不足导致的脱漏风险；阀杆行程与闸板升降距离做了关联约束，全开位置闸板完全抬升至流道上方腔体内，不会遮挡通流截面，全关位置闸板楔形面完全贴合阀体密封座，行程两端均设置机械限位，防止操作过度造成螺纹副顶死或闸板脱落。手轮的旋转空间在模型中预留了足够操作半径，阀体两侧管路连接后，手轮外围无结构遮挡，现场人员佩戴常规劳保手套仍可顺利转动操作。

　　外形尺寸方面，阀体整体高度适配常见支管安装空间，两端接口同轴度在建模时做了基准约束，安装后管路不会出现额外弯折应力；阀体底部的六角造型预留了扳手夹持位，安装时可用管钳或开口扳手固定阀体再拧动两端管路，避免阀门整体跟转造成密封填料松动。中部黄色支架的镂空结构既减轻了整体重量，又能在阀杆运动过程中直观观察螺纹副的外露状态，日常巡检时可直接判断阀杆是否出现弯曲、锈蚀卡滞问题。

　　结构设计上充分考虑了维护便利性，上部压盖可在不拆卸阀体、不排空整条主管路的情况下单独拆开，更换填料密封件或检修阀杆螺纹，大幅降低后期运维成本。阀体流道采用全通径平滑过渡设计，介质流经时不会形成明显涡流区，水中的杂质、管路碎屑不易在阀腔内部淤积，长期使用后卡滞概率更低。楔形闸板的密封面带有微量角度补偿，即使密封面出现轻微磨损，关紧过程中闸板仍可自适应贴紧阀座，维持密封性能，相比平行闸板对加工公差的容忍度更高，更适合小型低压管路的批量应用场景。
