翼形旋钮式快接气嘴接头结构

　　该接头结构面向低压气动管路、小型充气器具以及需要频繁拆装的软管连接场景，核心作用是在人工旋拧操作下完成管路端部的快速对接，并依靠端面与锥面配合形成密封，减少压缩空气或低压气体从接口处逸出。现场使用时，操作人员不需要借助扳手，直接捏住两侧伸出的翼形手柄即可旋转锁紧，适合在设备维护、工装气路接驳、实验台管路以及便携充气工具上反复操作。

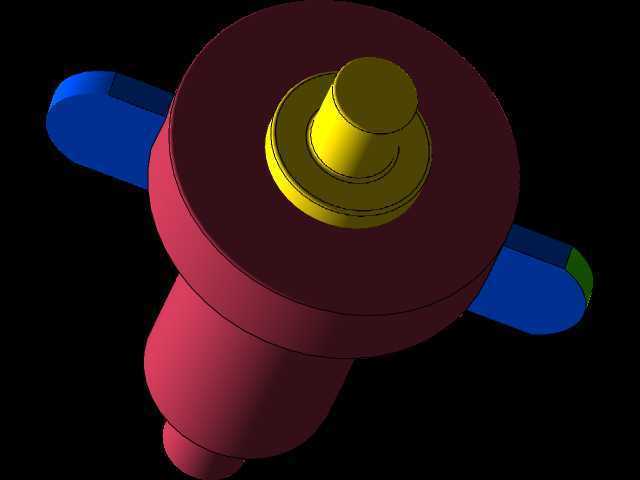

　　从结构组成看，模型主体由中部阶梯回转体、下端锥形插管、顶部轴向凸台以及两侧对称翼片构成。中部大直径圆柱段承担握持与限位功能，下端逐渐收窄的锥段用于插入软管或配合件内孔，锥面在插入过程中产生径向胀紧，使软管内壁被均匀压紧；顶部凸台与环形台阶形成轴向定位面，可与对接件的沉孔或密封圈贴合，控制接头压入深度。两侧翼片并非装饰结构，而是手动扭矩输入部位，其扁平外形增加了力臂长度，使手指在较小握持力下即可获得足够旋紧力矩。

　　建模时回转部分适合采用旋转特征生成，先在轴向剖面中确定外圆、锥段、台阶和顶部凸台的轮廓，再绕中心轴一次成型，能够保证各圆柱面与锥面的同轴度。翼片与主体相交区域需要重点处理过渡，根部设置圆角或加厚连接带，避免在反复旋拧时出现应力集中。若面向实际加工，翼片边缘应做倒圆，既提高握持舒适度，也减少塑料件或压铸件在脱模、装配过程中的磕碰损伤。

　　密封思路主要依靠两处配合：下端锥段与软管内壁形成径向挤压密封，顶部环形台阶与对接端面形成轴向贴合密封。锥段角度不宜过陡，角度过小会导致插装阻力大、拆卸困难；角度过大则压紧力不足，气体容易沿配合面泄漏。台阶高度需要与密封圈或对接件沉槽相匹配，过深会造成接头无法到位，过浅则端面压力不够。翼片展开方向应避开周围管路和机架，保证手动旋转空间；在密集气路板上布置时，还要核对相邻接头之间的手指操作间隙。

　　安装边界方面，下端插管直径决定可适配软管的内径范围，中部大圆柱外径决定接头穿过安装孔或卡座时的极限尺寸，顶部凸台则影响对接件的轴向包容长度。两翼展开后的总宽是手动操作的关键边界，设计时应保证翼片外侧到邻近构件之间留有手指捏持和旋转余量。若接头用于薄板或面板固定，中部台阶可作为轴向止挡面，配合螺母或卡扣限制窜动；若直接插入软管，则需在锥段后端保留明显肩部，防止软管过度套入而遮挡排气或锁紧区域。

　　在功能验证上，应重点关注插拔力、旋紧扭矩和密封保持能力。锥面粗糙度会直接影响软管装配后的气密性，过粗的表面容易形成微观泄漏通道，过光则可能降低摩擦保持力。翼片与主体的连接强度需要承受人工过载旋拧，尤其在塑料材料方案中，根部壁厚和拔模方向应同步考虑。整体结构没有复杂内腔和细小薄弱件，造型简洁，适合用于气动快接件的结构演示、装配校核以及轻量化手动锁紧机构的方案参考。
