碳纤维赛车前引擎舱盖曲面结构

　　该模型表现的是一台轻量化电动赛车前部的引擎舱盖，属于车身外覆盖件与机舱维护结构的组合件。实物在整车中承担封闭前舱、引导气流、保护内部电气与机械部件、提供检修开启路径等作用，同时也是赛车外观识别和空气动力外形的重要组成部分。模型按实车比例建立，外板采用连续大曲率曲面，前缘贴近车头下部，左右两侧向翼子板方向自然收束，后部靠近座舱前围处形成较高的弧形边界。整体轮廓并非简单平面盖板，而是沿车宽方向具有明显拱起，沿车长方向又存在下沉、翻边和局部转折，能够在有限安装空间内兼顾造型、刚度与开盖运动。

　　从结构拆分角度看，引擎盖由外侧蒙皮和内侧加强板两部分构成。外板负责外观面和气动表面，曲面需要保持高光连续，避免局部凹陷或曲率突变；内板则承担刚度分配、铰链连接、锁止定位以及边缘支撑。模型中内外板之间保留了复合材料制件常见的分层关系，边缘区域通过翻边和贴合面形成封闭截面，使薄壳件在不大幅增加重量的情况下获得足够抗弯能力。碳纤维材料的应用使该件更适合赛车场景：相比金属冲压盖，其比刚度高、成型自由度大，可通过铺层方向调整局部强度，也能把复杂曲面一次性做成较完整的壳体。

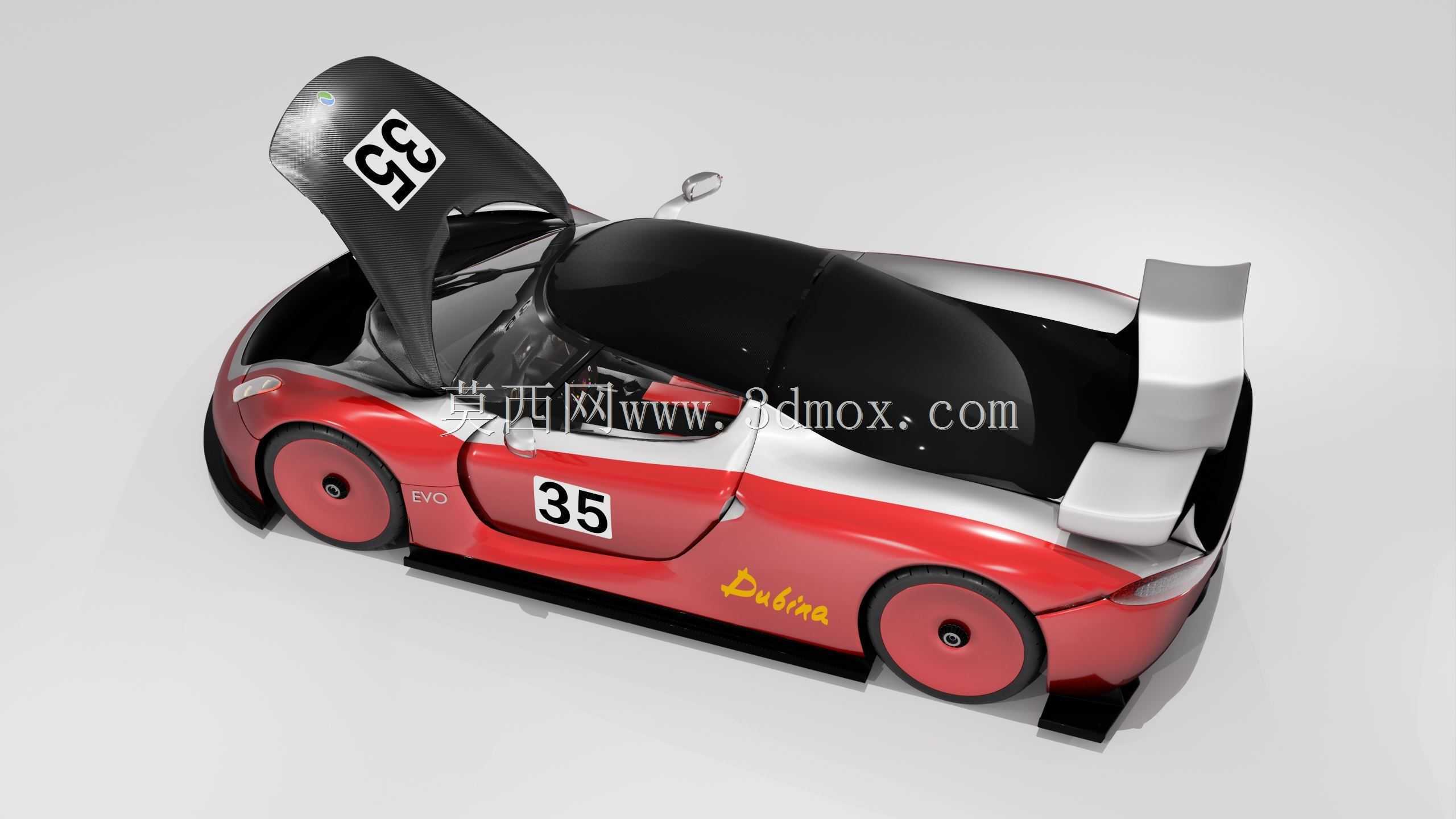

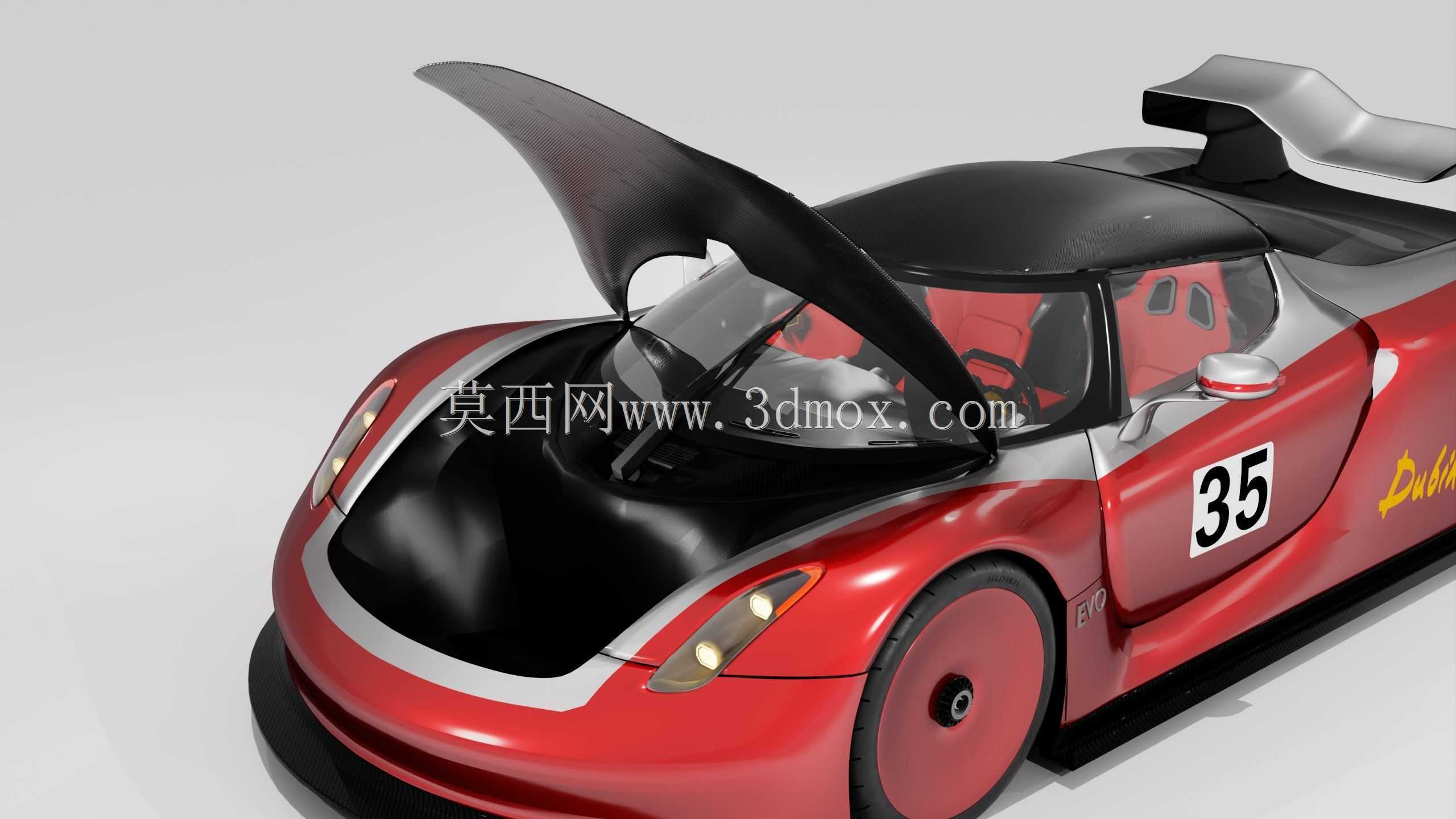

　　该舱盖通过两个内部铰链与车身相连，铰链轴线布置在靠近后部的区域，开启时盖板绕后部轴线向车辆后方翻转。这种后开方式与常见前翻式机盖不同，设计时必须重点校核运动包络。盖板前缘在关闭状态下嵌入车头外轮廓，开启过程中会先产生小幅抬升，再向后摆动；若前围、车头灯组、悬架塔顶或前部散热模块边界处理不当，盖板边缘容易在旋转时发生干涉。因此建模时不仅要做出静止状态下的配合缝隙，还需要保留铰链安装点、旋转轴位置和周边车身边界，便于在装配环境中检查开启角度、限位位置以及维护人员操作空间。

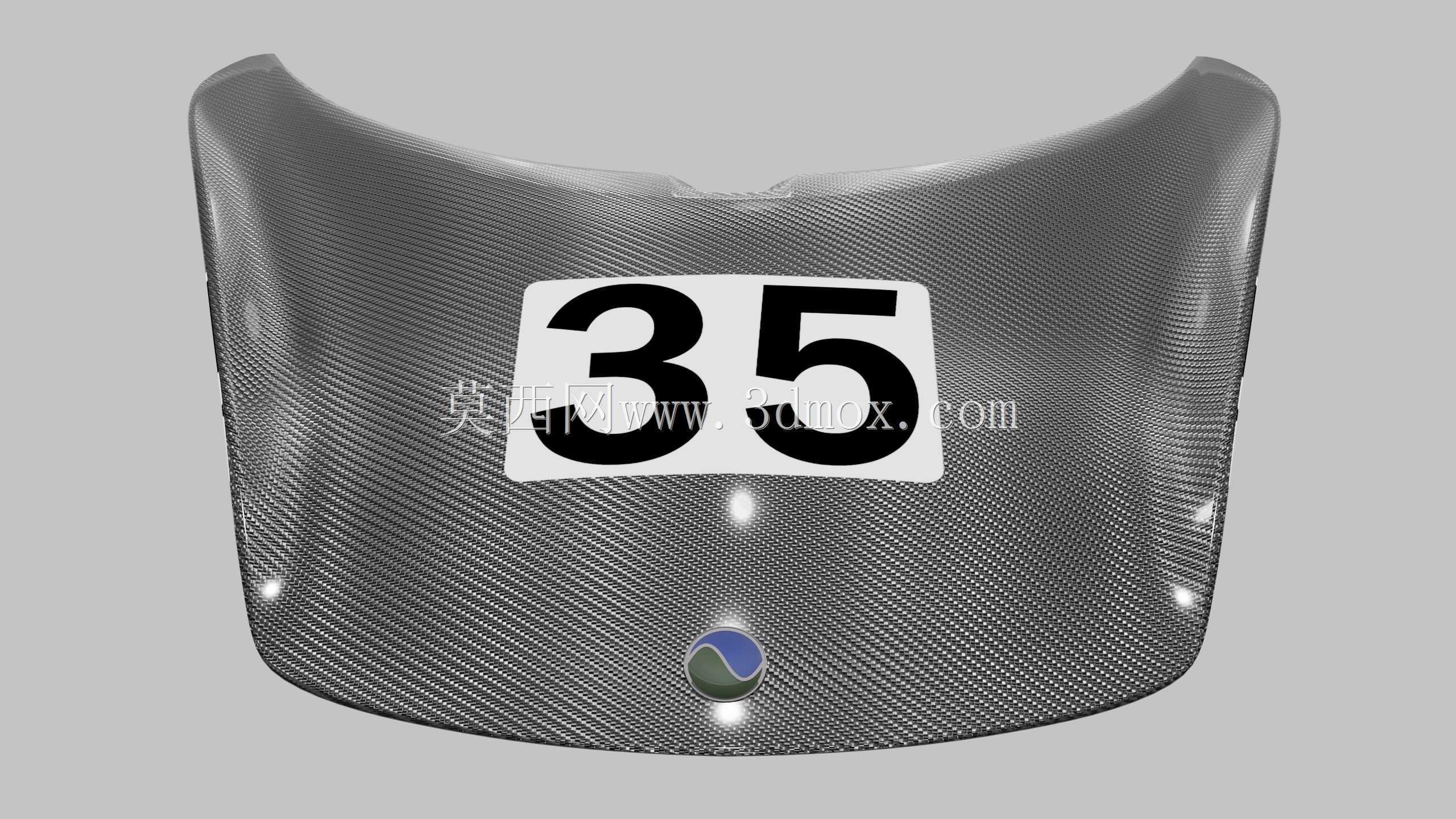

　　外形尺寸方面，该件覆盖车辆前部较宽区域，左右边界基本延伸至前轮罩内侧，前缘低于后部铰接边，中央区域为主要受力和造型面。安装边界主要包括后部铰链连接面、左右侧与翼子板的配合边、前缘与前保险杠或车头壳体的搭接边，以及中部锁止或定位结构。盖板表面的编号区域属于外观贴花范围，不改变主体曲面；下方小型标识位置也位于外板可视面上。实际设计中，这些标识区域应避开高应力弯折区和铰链传力路径，防止贴花边缘影响漆面或复合材料表面质量。

　　工程应用上，这类模型可用于赛车总布置验证、覆盖件曲面评审、维修开启模拟、碳纤维成型工艺讨论以及展示渲染。结构设计人员可依据内板形态判断加强筋是否需要增加局部铺层，装配人员可通过铰链位置确认工装支撑点，造型人员则可检查大曲面在不同视角下的反射连续性。由于该件兼具外观件和功能件属性，建模时不能只追求外壳形状，还需把内外板连接关系、边缘厚度、铰链避让和开启运动一并表达清楚，才能为后续详细设计和制造提供可靠依据。
