电动汽车后置行李箱扰流翼曲面结构

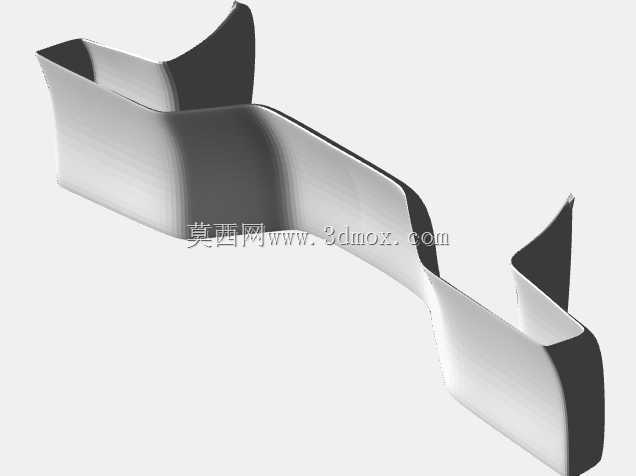

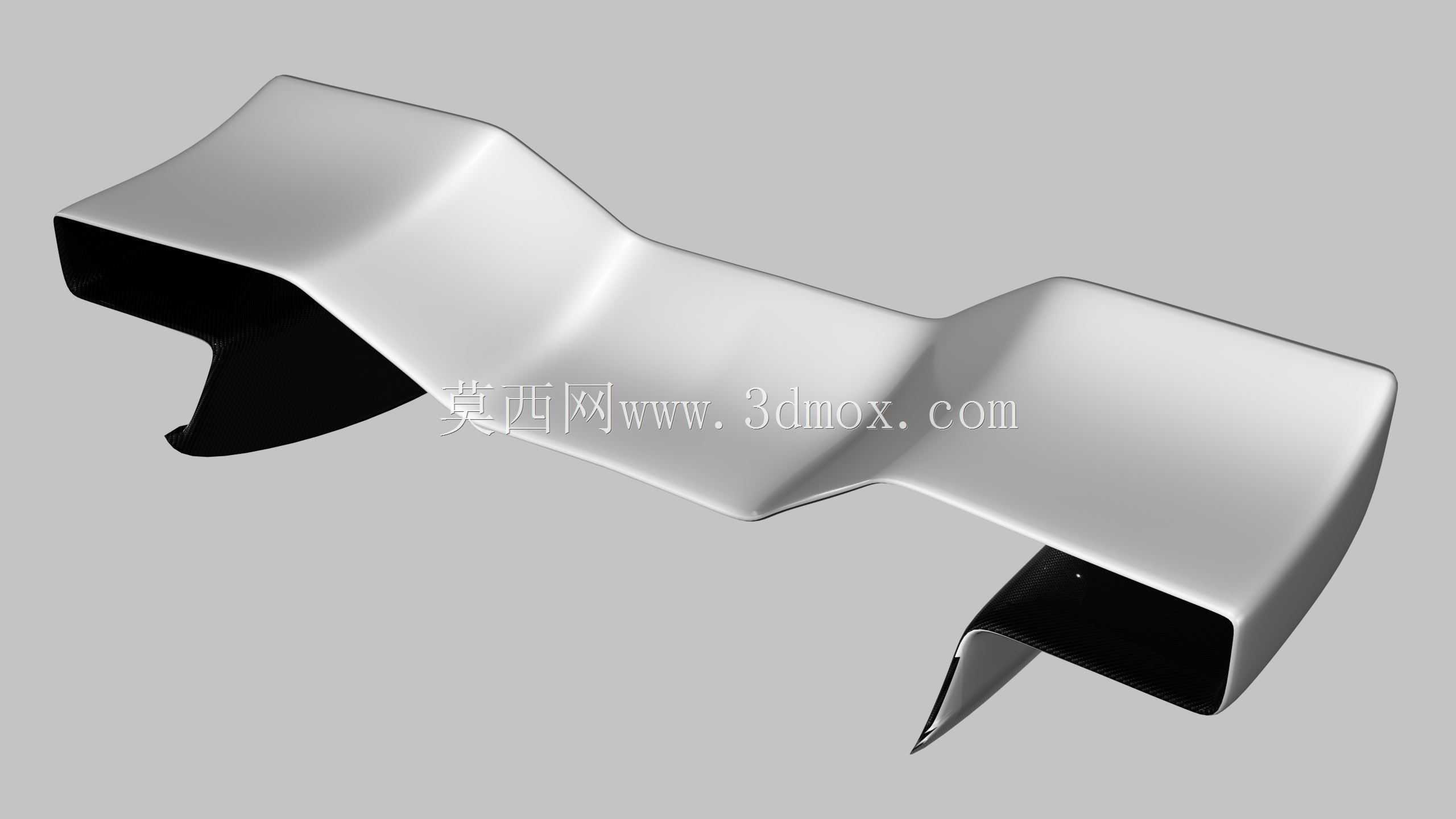

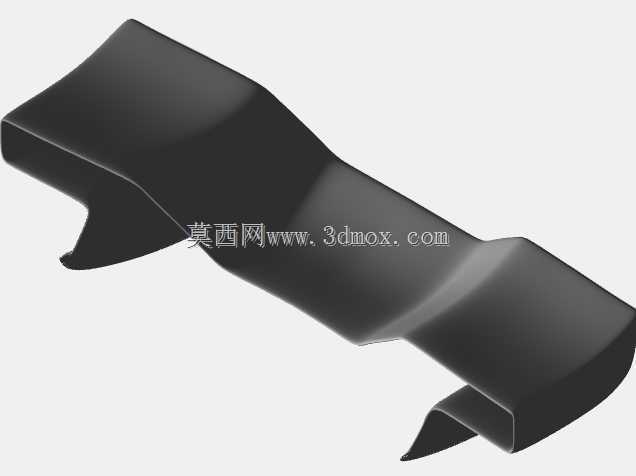

　　该作品表现的是安装在电动汽车后行李箱门上的后置扰流翼，整体采用连续曲面过渡，重点还原外饰件在车身后部的造型关系、安装姿态以及与尾门、后悬区域的空间边界。结构形态并非简单平板，而是沿车宽方向形成中部下凹、两端上扬的起伏轮廓，上表面承担主要气流导向作用，下表面与尾门外侧形成贴合区域，端部向下延伸出包覆边，用于遮挡安装间隙并增强侧向视觉厚度。

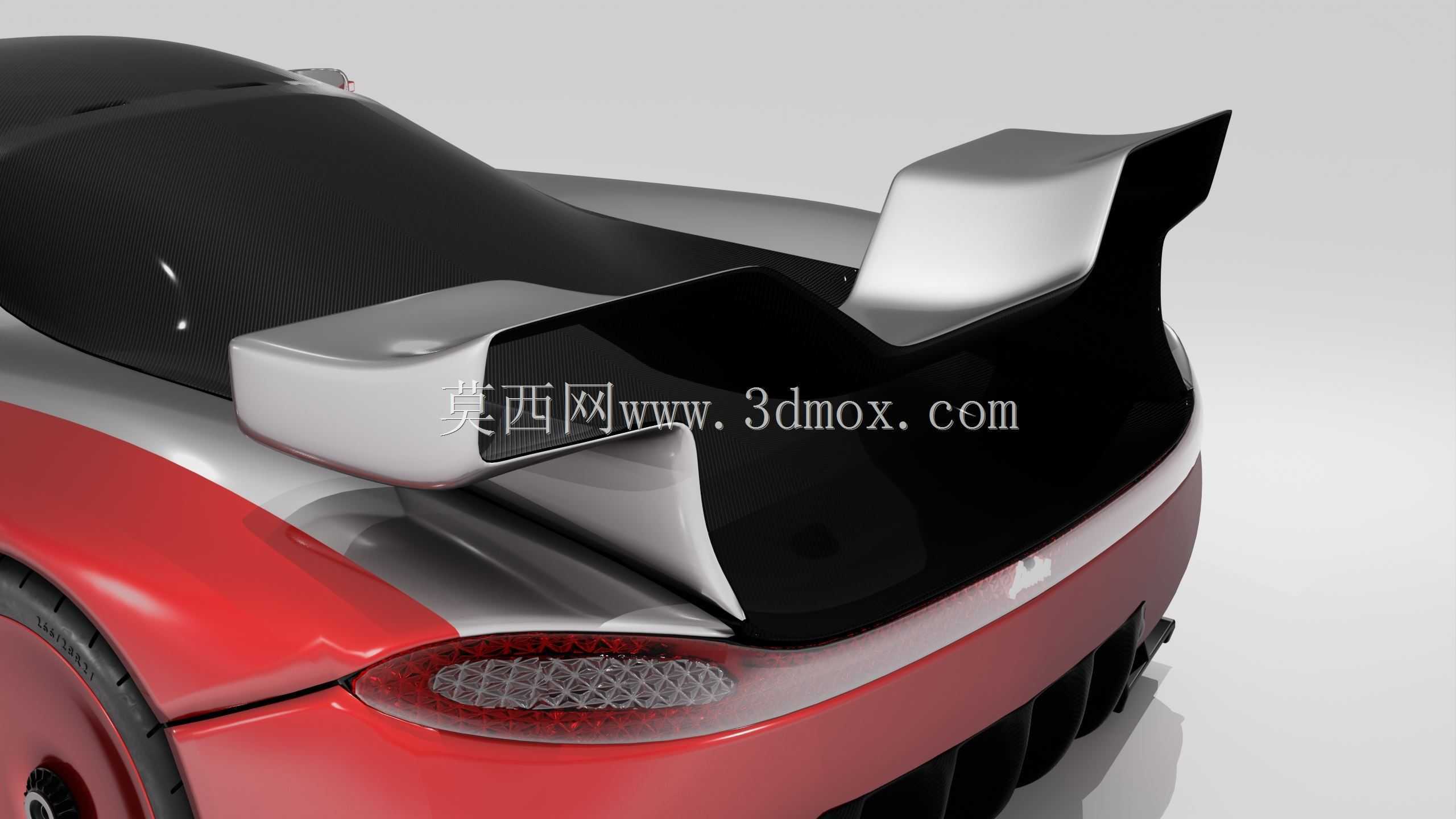

　　从实际装车场景看，这类部件位于车辆尾部最高气流作用区，车辆行驶时，车顶和侧围汇集的气流会在尾门上方发生分离。扰流翼通过上表面的曲率变化，将原本直接卷入尾涡的气流进行整理，使气流沿设定方向离开车身后部，降低尾门后方低压区的紊乱程度。其功能并不追求夸张的大角度下压，而是以较小的空气阻力代价，为后悬架和后轮区域提供稳定的下压力倾向，尤其在高速巡航、变道和经过横向风路段时，能够减少车尾发飘感。

　　建模时需要优先控制曲面的连续性。作品以1.0比例构建，主体翼面沿横向展开，截面高度在中部较低、两端逐渐抬高，形成类似波浪形的立体轮廓。上表面应保持光顺，不能出现局部折痕或曲率突变；下表面则需要兼顾尾门贴合、胶接或螺接空间以及端部包边。两侧下垂结构不是纯装饰，它们在视觉上收窄尾部厚重感，同时可抑制气流从翼面两端向内侧卷绕，降低端部涡流对后窗和尾门区域的干扰。

　　安装边界方面，扰流翼底面需要与行李箱门外板曲率匹配，贴合面不能悬空。若用于实车开发，通常要在尾门内板对应位置增加加强板或安装座，螺栓、卡扣或粘接区域应避开外板薄弱区，并校核尾门开启时的运动间隙。翼体前后宽度、端部下探深度以及与后风窗下沿的距离，都会影响气流分离点；若前缘过高，可能增加风噪和阻力；若贴合间隙过大，则会在翼面与尾门之间形成乱流，削弱整流效果。

　　结构设计上，外板可采用薄壁壳体思路，壁厚根据注塑或复合材料工艺保持均匀，转角处避免尖角积料。端部包覆边需要设置合理拔模角度，内侧可布置加强筋，但筋位不应在外观面造成缩痕。若采用分体结构，还需考虑上壳、下壳或端盖之间的搭接止口，保证装配后接缝顺直。对于电动汽车而言，尾部气动效率直接影响续航表现，因此这类扰流翼的造型需要在风阻、升力控制、尾门刚度和外观品牌特征之间取得平衡。

　　三维数据在使用时可用于外饰方案评审、尾门附件布置、安装点校核以及快速样件制作参考。检查重点包括翼面与尾门外板的贴合公差、两端到侧围和尾灯的安全距离、后视野是否被遮挡、洗涤喷水和高位制动灯等周边件是否存在干涉。整体来看，该结构以简洁的连续曲面表达了电动汽车尾部空气动力学附件的核心特征，既承担气流整理和高速稳定作用，也通过起伏翼面与端部包边形成明确的后围视觉识别。
