电动跑车后侧外覆盖翼子板曲面结构

　　该模型呈现的是电动概念跑车后侧围外覆盖件的四分之一区段，对应车身单侧从后轮拱后方延伸至车尾侧缘、并向上衔接肩线与尾翼过渡区域的外观件。在整车开发流程中，这类零件属于典型的外饰曲面件，主要承担空气动力学整流、车身侧面视觉延续以及轮胎与后部机械结构遮蔽功能，并不直接参与承载式车身的力流传递；其安装边界依赖内侧钣金支架、粘接法兰或卡扣基座与白车身侧围骨架连接，因此在数模阶段需要重点控制外表面连续性和周边配合间隙。

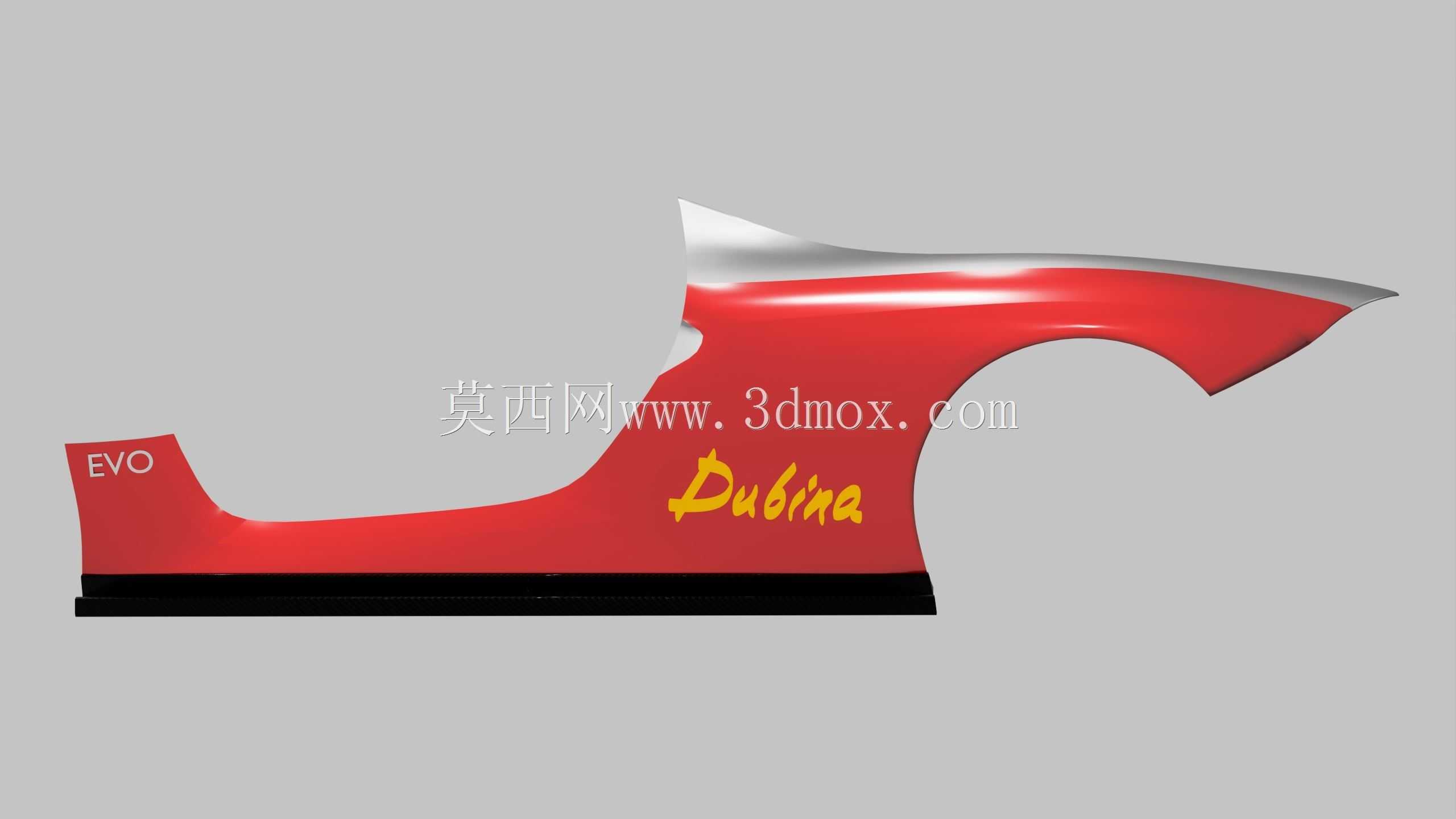

　　从实际装车场景看，该侧板位于后轮运动包络外侧，既要避让悬架跳动、轮胎转向和碎石飞溅区域，又要与车门后缘、尾灯侧边界、后扩散器及尾翼下端形成连续分缝。模型中红色外露面为A级视觉曲面，黑色底边对应下护板或侧裙的安装分界，银色上缘则表现从肩线向尾部上挑的高光面。曲面在轮拱上方形成明显内收，再沿车尾方向逐渐变薄并向外延展，这种处理可引导后轮外侧气流快速离开车侧，降低轮腔紊流对尾迹的影响，同时让侧影在视觉上更具前冲姿态。

　　结构设计上，该件不作为承力件使用，但不能简单理解为无强度要求的薄壳。真实工程中，外板通常采用复合材料、工程塑料或金属冲压件成型，内侧需要布置局部加强筋、粘接翻边、安装凸台和定位孔位，以保证高速行驶、热胀冷缩和轻微振动条件下的面差稳定。若用于小批量电动跑车，复合材料模具会更关注曲面脱模方向和铺层贴合性；若采用注塑工艺，则要校核拔模角、壁厚过渡和熔接线位置；若采用金属板材，则需评估拉伸深度、回弹补偿及轮拱区域的成形难度。当前模型重点保留外部造型，适合作为外饰方案验证、曲面逆向参考和装配占位件使用。

　　建模思路围绕Blender曲面构建展开，先以侧轮廓控制线确定整车姿态，再通过轮拱弧线、肩线、底边和尾端上翘曲线建立主曲面骨架。后侧翼子板的难点不在规则实体，而在多条曲率同时变化：下部需要贴近侧裙形成稳定水平基准，中部轮拱区域要保证圆弧与侧面光顺相接，上部则从座舱后方逐渐收窄并汇入尾部。控制点布置过密会导致表面出现局部波纹，过疏又无法表达锐利阴影线，因此需要在高光带位置保持跨曲面曲率连续，在特征棱线附近才允许较明确的曲率变化。

　　尺寸与边界方面，模型按1:0比例构建，可直接作为整车坐标中的单侧外观参考。使用时应先确认车辆轴距、轮距、后轮直径和悬架包络，再将该侧板放置到车身对称坐标系中；四分之一面板意味着它只覆盖单侧后部，不应误用于前翼子板或完整侧围。轮拱内缘需与轮胎最大跳动位置保留安全间隙，下边缘与侧裙、底护板的搭接面应预留密封和装配公差，尾端尖薄区域在实际量产中通常需要向内翻边或增加内板支撑，避免外露边缘刚度过低。

　　在工程协作中，该类曲面模型常用于造型评审、风阻分析前处理、渲染展示以及白车身安装界面讨论。结构工程师可据此反推内侧支架位置，模具工程师可评估分模线和成型方向，工艺人员可检查表面质量要求与包覆可行性。对于三维建模从业者，该件的价值在于理解汽车外覆盖件如何通过少量特征线表达速度感，同时兼顾轮拱避让、尾部气流整理和装配边界；它不是独立运转的机械部件，却直接影响整车外观完整性、空气动力性能以及后部模块的装配合格率。
