电动汽车轮拱挡泥防护曲面结构件

　　轮拱属于车身下部与车轮运动包络直接关联的覆盖防护件，布置在翼子板内侧、轮胎上方及后侧区域，核心作用是在车辆行驶过程中阻隔车轮卷起的泥水、碎石、积雪与路面碎屑，减少这些异物对翼子板内腔、线束、制动管路以及底盘周边部件的冲击和污染。该类零件在整车开发中并不是单纯的外观钣金，它需要同时兼顾车轮跳动边界、转向极限位置、车身安装点、离地间隙以及后期装配维修空间，尤其在电动车型上，底盘往往布置有高压线束、冷却管路和电池包边缘结构，轮拱内侧的防护范围和导流形态会直接影响下部部件的受污程度与石击风险。

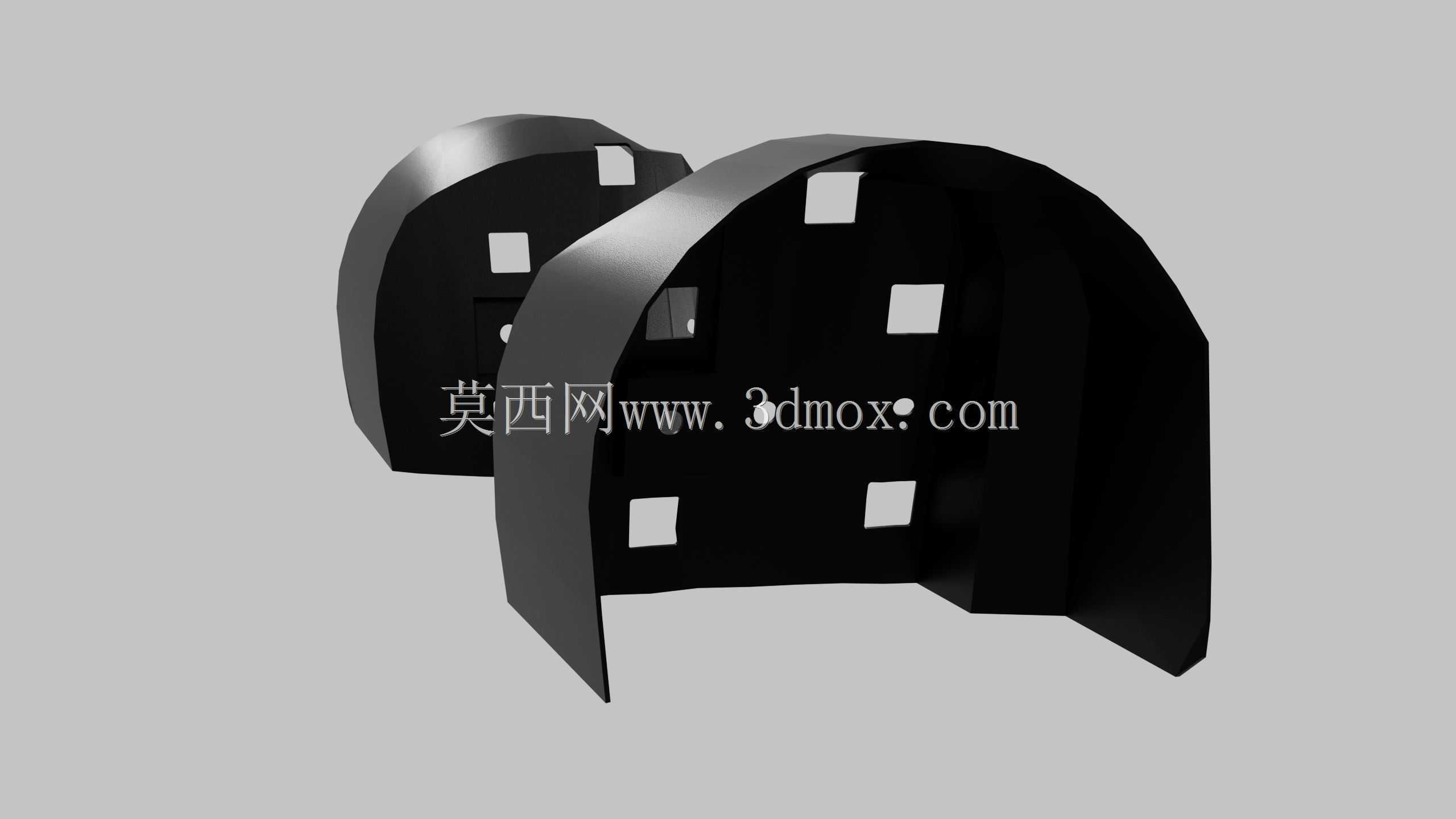

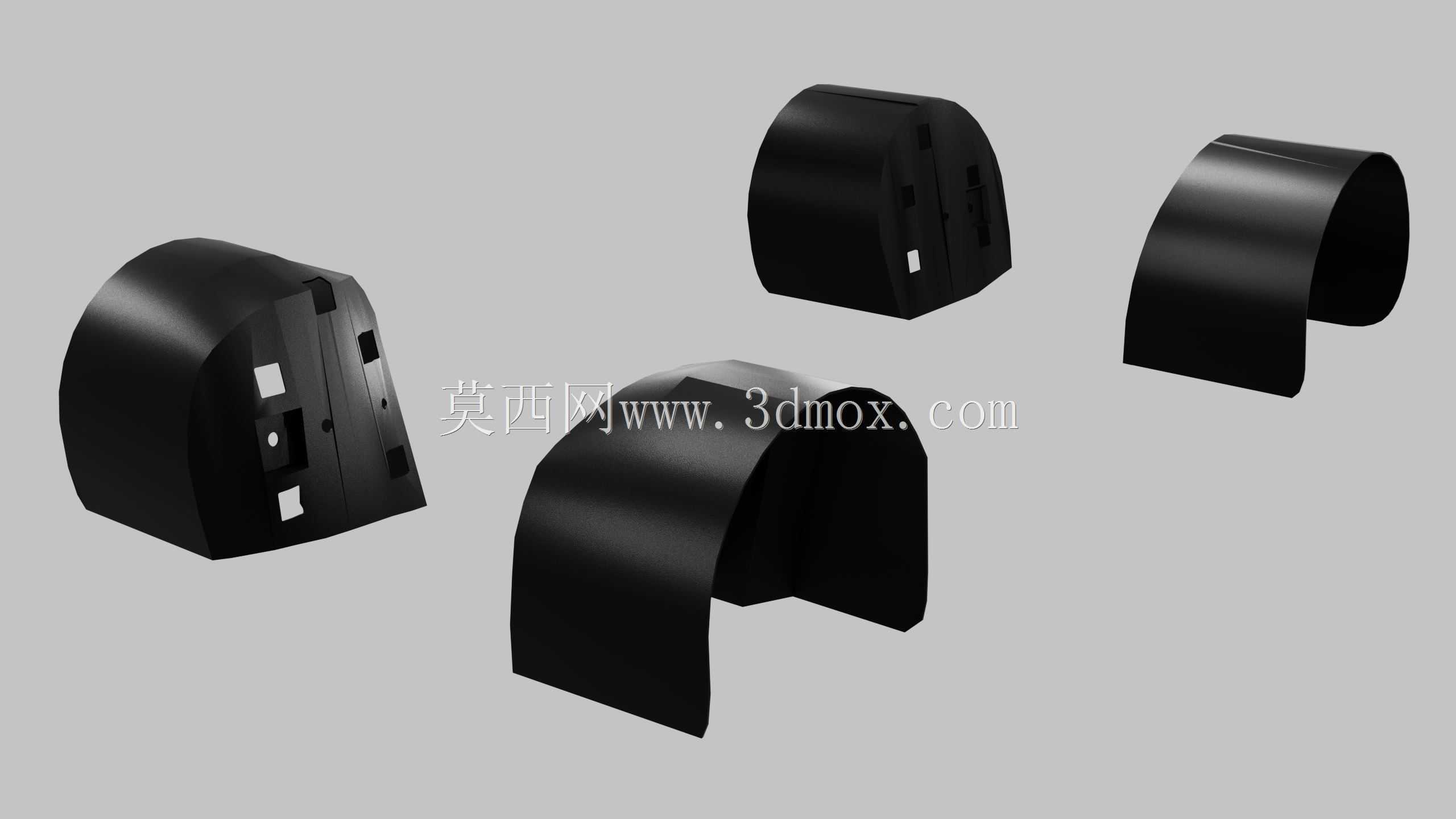

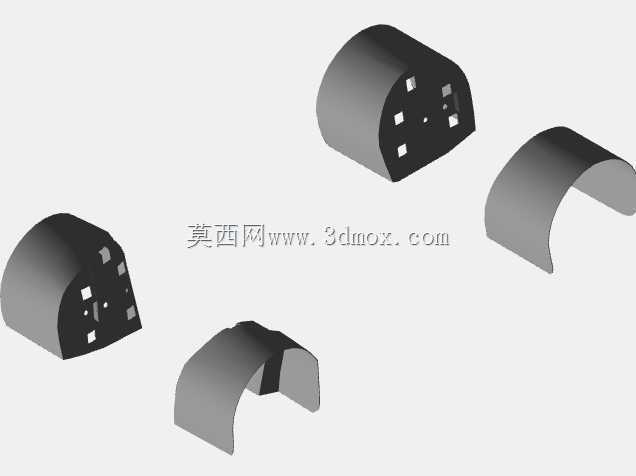

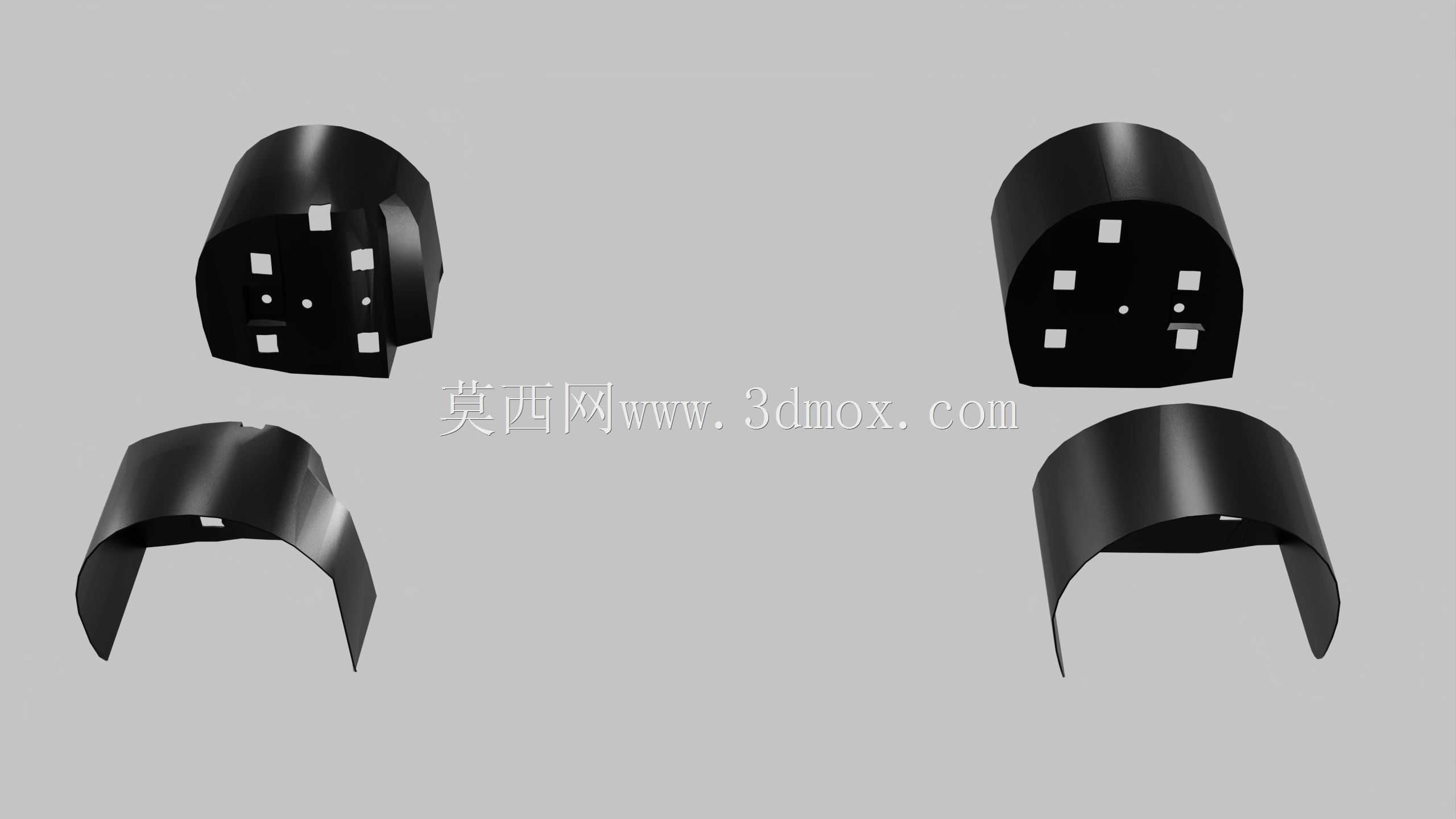

　　从结构形态看，该件采用大曲率拱形主体配合两侧下延护板的形式，上部弧面跟随轮胎顶部运动轨迹形成连续遮挡，侧向折边则向车轮后方延伸，把高速旋转轮胎甩出的泥水引导至车身外侧下方。板面上预留的多处方形开孔并非随意开设，这类位置通常对应车身安装支架、卡扣座、线束固定点或装配避让区域，用于保证零件装车后能够通过卡扣、螺栓或插接结构与翼子板内板、侧围下部及底盘支架形成可靠连接。开孔周边在实际工程设计中需要控制边距和局部加强形态，避免薄板在振动工况下出现孔位撕裂、卡扣松脱或异常异响。

　　建模时首先要依据轮胎外径、宽度、转向角和悬架跳动量建立车轮运动包络，轮拱内表面与包络之间必须保留安全间隙，既要防止满载压缩、极限转向和越野颠簸工况下发生摩擦，也要避免间隙过大导致防护范围不足。曲面构建通常从主拱弧开始，沿车轮周向扫掠，再结合车身侧围断面和翼子板内腔边界进行修剪，侧向翻边角度要兼顾脱模、成型和安装可达性。对于非金属挡泥护板，折边处可通过圆角和变曲率过渡降低应力集中；若采用金属冲压结构，则需重点控制拉延深度、拔模斜度以及废料排出路径。

　　该零件的外形边界受整车侧面造型约束明显，前缘不能侵入前轮转向区域，后缘需与门槛梁、后侧围及底护板形成连续防护，上部则要避开减震器座、充电管线或车身焊接边。安装点布置应遵循分散承载原则，在拱顶、侧缘和下翻边位置形成多点固定，减少车辆高速行驶时因气流鼓动和泥水污染造成的颤动。下沿高度也需结合通过性设定，过低会在坡道、坑洼路面发生刮碰，过高则削弱挡泥效果。

　　在实际使用场景中，轮拱还承担一定的气动梳理功能，光滑连续的内弧面可降低轮胎附近紊流对车身底部的干扰，侧向导流面能够抑制水雾向车门后缘扩散。针对雨雪天气或非铺装路面，护板后方可预留加强筋和挡泥皮安装位，使维护阶段能够根据使用环境追加附件。结构评审时，还需核对零件与制动盘散热气流、悬架摆臂运动、轮毂转向极限以及维修拆装顺序之间的关系，确保防护、间隙、强度和装配工艺同时满足整车要求。
