电动汽车碳纤维后背门行李箱盖结构

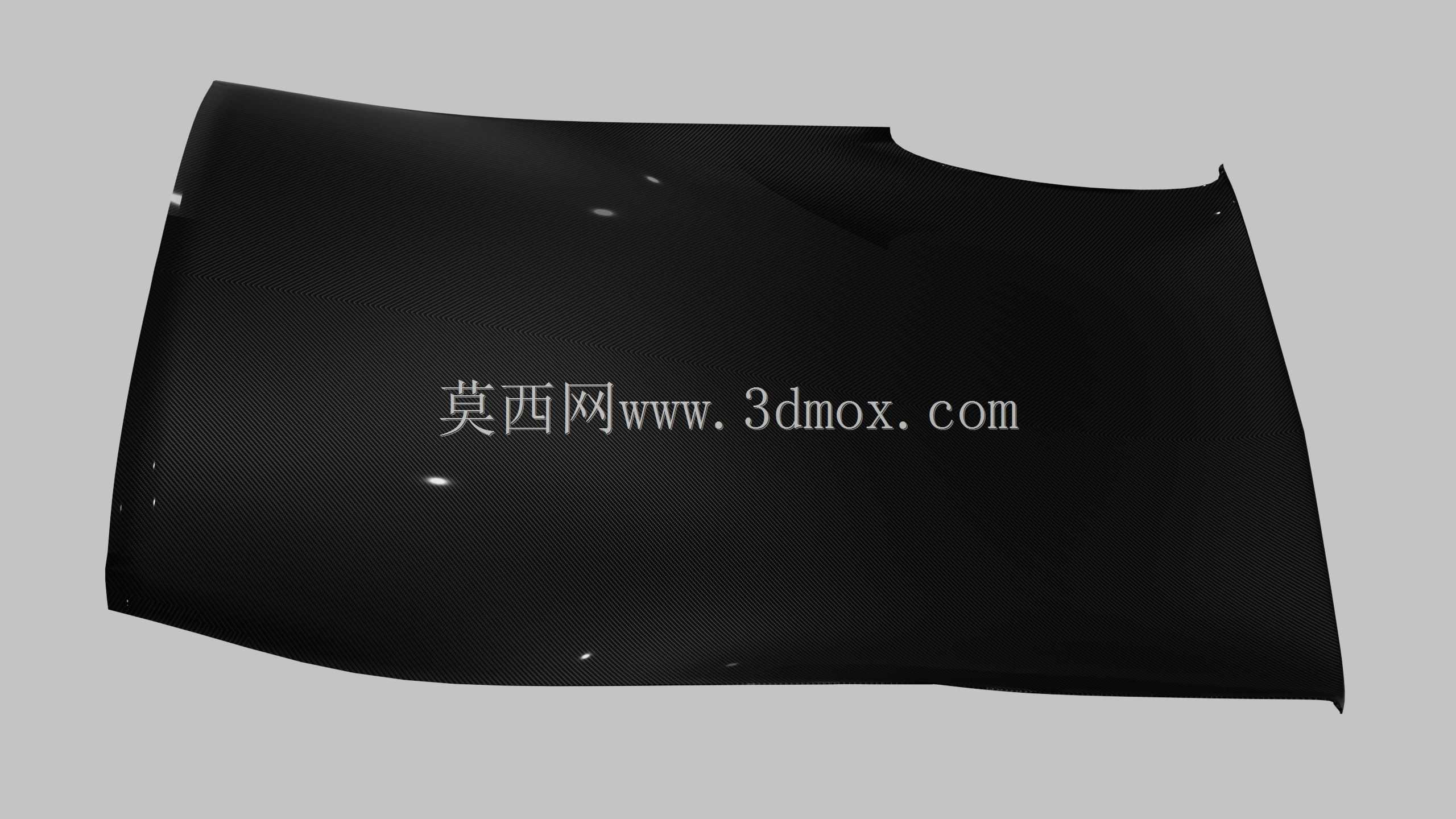

　　该三维结构围绕纯电车型后部开启件展开，对象为后背门总成中的行李箱门外板及上部扰流区域，主要服务于电池包、电驱单元上方储物空间的开启与封闭。与燃油车将行李箱布置在后排之后、受油箱和排气路径约束不同，纯电平台的后舱下方往往布置高压电池、充电相关模块或后电驱总成，后背门打开后的取放路径、门洞净空和内板避让空间需要在造型早期同步校核。该件在模型中以大尺寸自由曲面呈现，外表面从车顶后缘向后下方延展，侧缘随车身肩线和尾灯区域收束，下部接近后保险杠上边界，整体承担后部视觉型面、雨水导流、气动整理和储物口密封等功能。

　　从使用场景看，后背门并不只是一块装饰盖板。用户开启后，需要将行李、充电线缆、维修工具或日常物品放入后部空间，因此门体的旋转轨迹、铰链布置位置、气弹簧支撑角度以及全开状态下的净开口都直接影响使用便利性。模型重点表达了外侧覆盖件的连续曲率：顶部靠近后风窗或车顶收尾处形成较平缓的过渡，两侧向尾灯方向下压，后缘则承担与密封条、缓冲块、锁扣区域配合的边界。实际开发中，这些边界不能只按外观曲面处理，还要预留内板加强筋、粘接法兰、密封面、安装卡扣和线束通过空间。

　　材料思路采用碳纤维复合材料，这一选择与纯电车型的轻量化目标一致。后背门位于车辆后部较高位置，对整车质心高度和后轴载荷敏感，降低门体质量能够减轻铰链、撑杆和安装支座的负载，也有利于前后轴荷分配。碳纤维铺层件可以通过内外层纤维方向控制刚度，使大面积外板在较薄壁厚下保持抗凹陷能力；但它的成型方式与传统钢冲压件不同，曲面不能存在急剧折角或过小拔模斜度，否则预浸料铺覆和树脂固化时容易出现褶皱、富树脂或局部回弹。模型中的大弧面、圆滑侧收和较小局部突变，正体现了复合材料覆盖件对可制造性的约束。

　　上部集成的扰流特征是该件的功能重点之一。车辆高速行驶时，车尾气流容易在后背门后缘形成分离，扰流结构可以引导气流沿车顶上表面向后排出，延迟分离并降低后窗区域的涡流卷入。对纯电车型而言，气动阻力的小幅下降会转化为续航收益，因此后扰流面并非单纯造型件。其断面需要同时兼顾出风角度、侧向视觉宽度、刹车灯安装空间以及洗涤喷嘴或后雨刮布置。若车型采用无后雨刮方案，扰流下方还需考虑气流对后视野表面的清洁作用；若保留雨刮，则门体内侧要预留电机、摇臂和喷水管路的固定点。

　　安装边界方面，该门体上方通常与铰链总成连接，铰链再固定至车身后部顶梁或侧围加强结构；两侧受D柱、尾灯和侧围外板的间隙面差控制；下沿则与后保险杠、锁扣加强板和密封系统形成配合。模型虽然展示的是外部型面，但工程建模时必须反向建立这些接口：铰链轴线决定门体开启时是否与车顶、后风窗边框干涉；气弹簧端点决定关门力、全开保持力和中途悬停表现；锁体位置决定门体关闭后的压紧力分布；密封条压缩量则影响防水、防尘和风噪。后背门面积大、支点少，若内板加强不足，行驶中容易出现局部振动或密封带异响，因此碳纤维外板通常仍需与内板、金属嵌件或局部加强框架复合连接。

　　曲面建模阶段需要特别关注A面质量。外板沿车宽方向应保持高光连续，顶部到后缘的曲率变化应与整车侧面特征线呼应，不能在反光检查中出现波浪、扭曲或突然塌陷。侧缘靠近尾灯处的收缩既要满足造型锐利感，也要给灯具安装法兰和后门间隙留出均匀边界。下边缘的折角不宜按尖锐棱线处理，通常需要建立合理圆角，以适应复合材料铺层和密封胶条压缩。门洞周边则应在三维数模中保留稳定的配合基准，便于夹具、检具和总成拼焊或粘接工装统一坐标。

　　在整车装配中，后背门属于用户高频接触的开闭件，其重量、刚度、热膨胀和表面质量都需综合平衡。碳纤维件的热膨胀系数与金属铰链、钢质侧围不同，长期温差下间隙面差会发生变化，安装点需通过垫片、可调铰链或浮动连接结构吸收偏差。外板还需考虑漆面或清漆层的耐紫外、耐石击和耐洗车刷磨损要求。对于结构设计人员，该模型可用于后部造型评审、开闭件运动包络分析、气动附件概念布置、复合材料成型工艺讨论以及后背门与尾灯、保险杠、密封系统的边界校核；对于三维建模从业者，它也是典型的大曲率车身覆盖件曲面练习对象，能够训练从造型面到工程安装面的完整转化思路。
