电动汽车驱动电机玻璃纤维冷却外壳

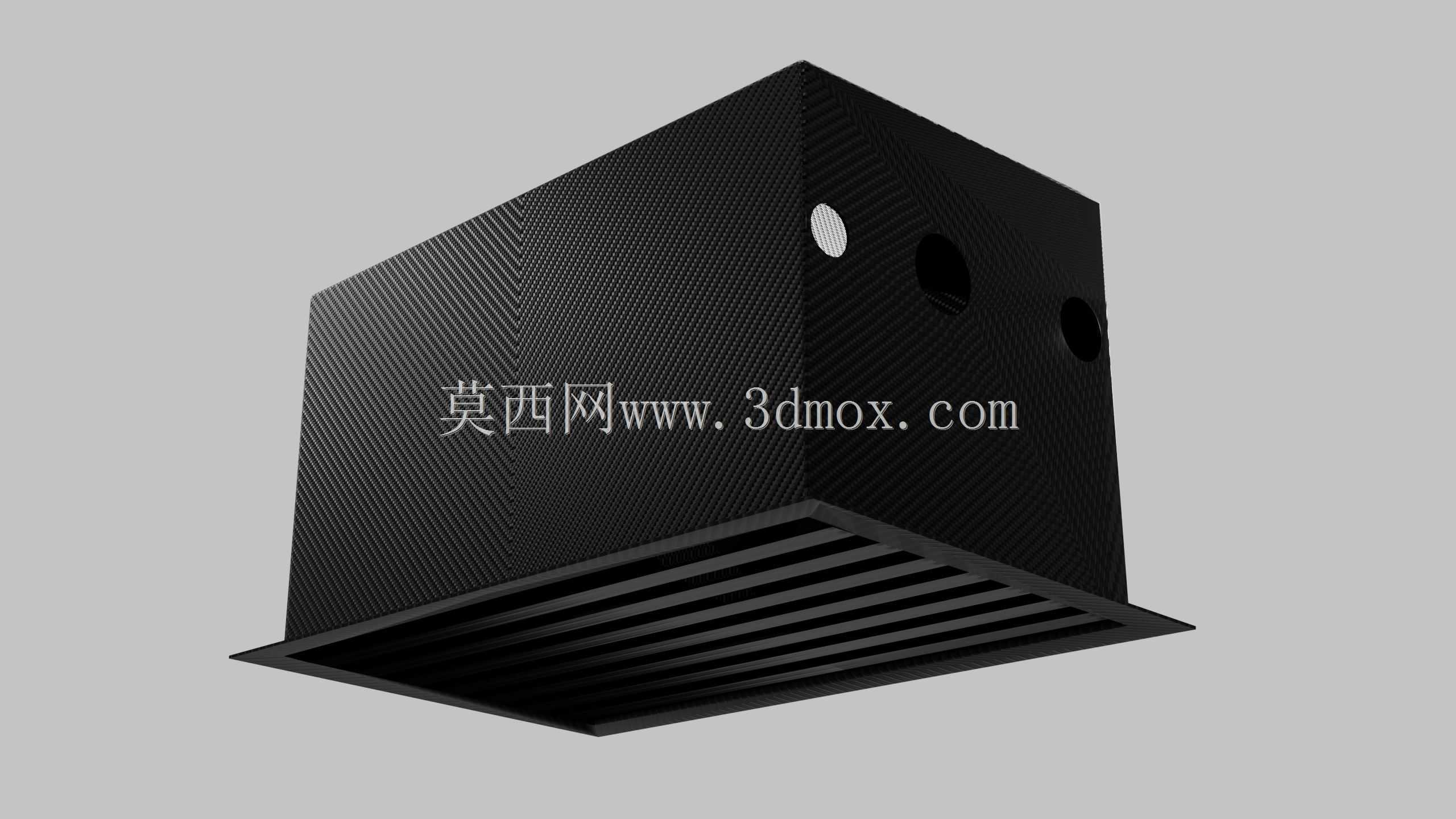

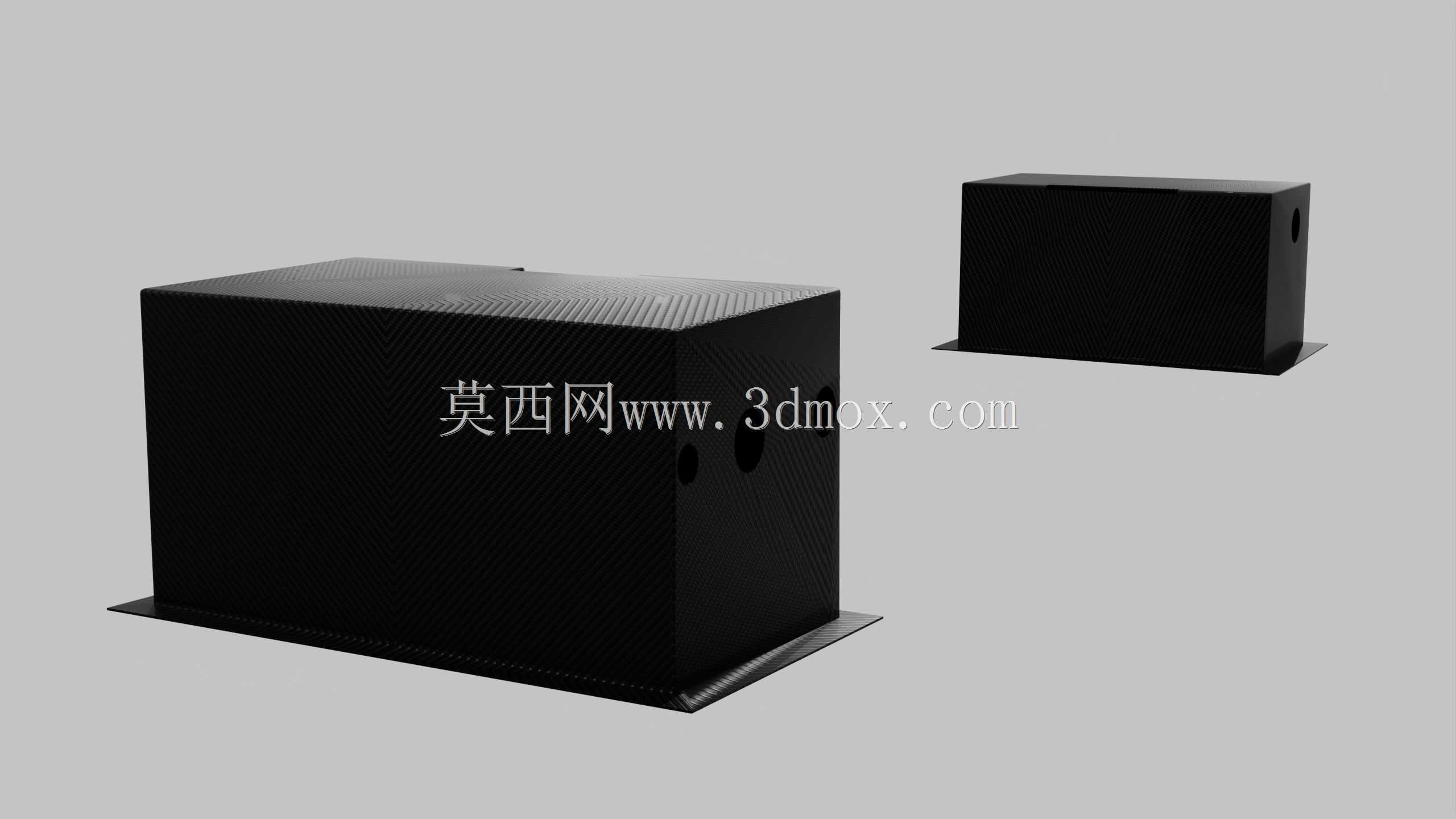

　　该壳体结构面向电动车辆驱动电机的热管理与整车布置需求，核心作用是在车辆运行过程中为动力电机提供防护、安装承载和气流冷却通道。壳体采用近似长方体的封闭罩壳形式，底部设置连续横向通风格栅，侧部预留圆形接口，整体尺寸按825mm×420mm×495mm的边界建立，可作为电机周边空间校核、底盘装配干涉检查和冷却风道分析的结构参考。

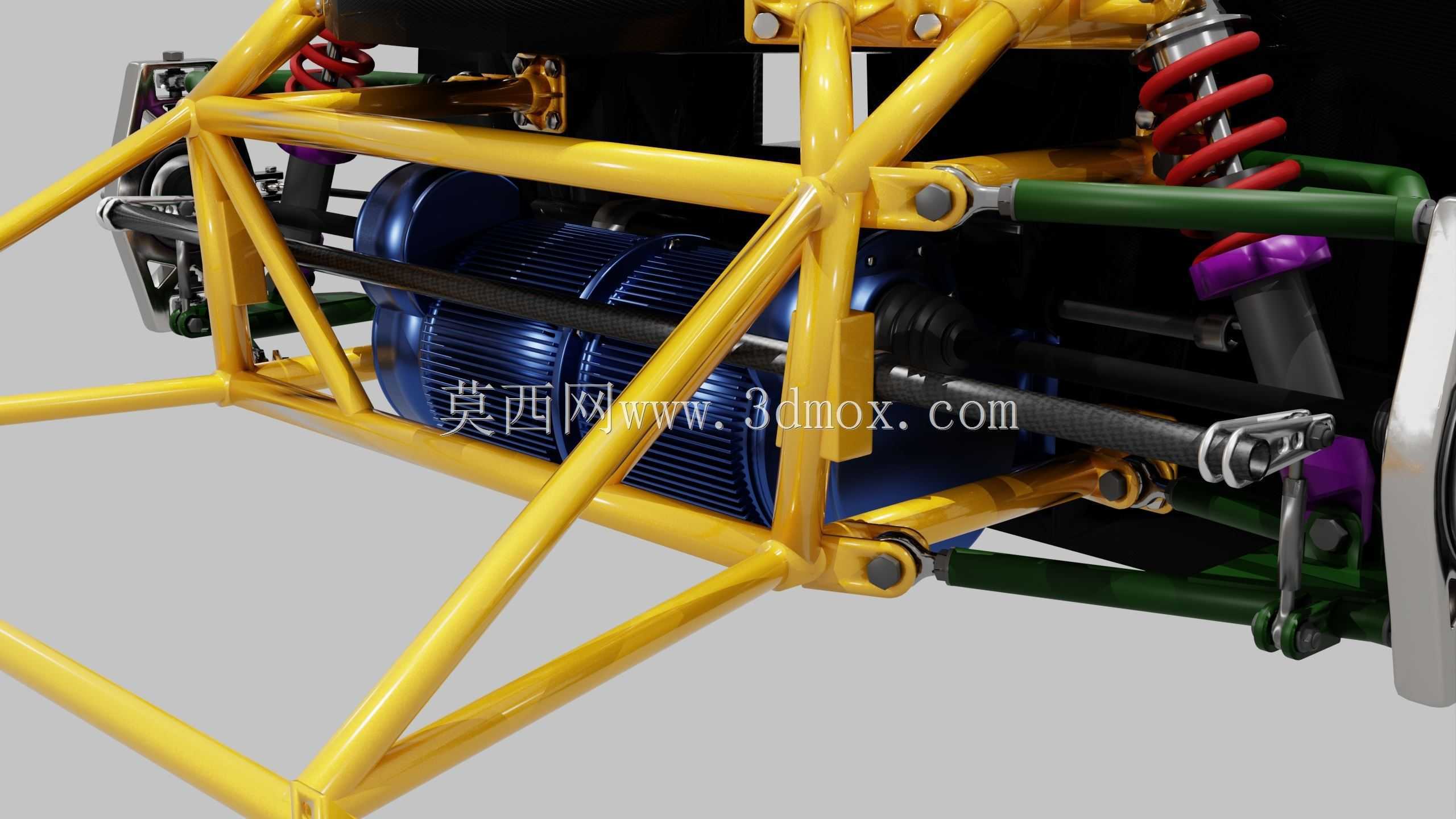

　　从实际装车场景看，驱动电机在持续输出扭矩、频繁启停和爬坡工况下会产生较高热量，若热量在机舱内积聚，容易造成绕组温度升高、永磁体性能衰减以及润滑环境恶化。该外壳通过下部大面积格栅引入行驶气流，使空气在电机周围形成定向流动路径，把电机表面热量带走。格栅并非简单开孔，而是由多条平行筋条构成，既保证通风面积，又维持罩壳底边的抗弯能力，避免车辆振动过程中薄板区域产生明显变形。

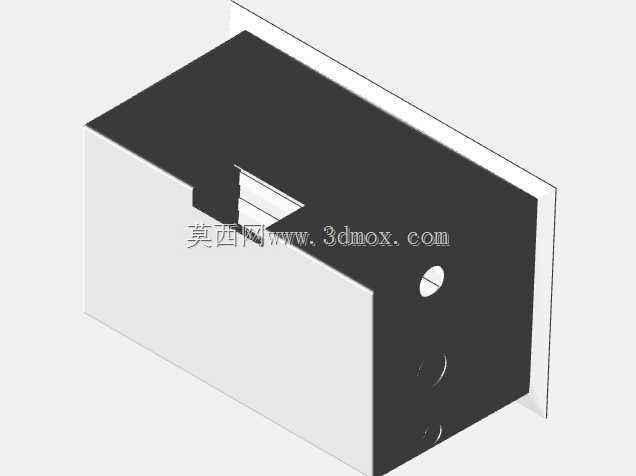

　　壳体侧壁的圆孔用于管路、线束或连接部件通过，孔位集中在相邻立面，便于在整车装配时区分电气接口与机械接口。工程建模时需要重点核对孔中心高度、孔间距以及孔边到侧壁转角的距离，因为这些尺寸直接影响接头安装空间、密封圈压缩量和后期维护可达性。若孔位过于靠近折边，紧固件工具可能无法垂直进入；若孔位过低，则可能与车架横梁或冷却管路发生干涉。

　　材料思路上，壳体以玻璃纤维增强构件为对象，相比传统金属罩壳，其密度较低，有利于降低整车非簧载或附属结构质量；同时纤维材料具有较好的成型自由度，可在转角、翻边和格栅区域形成连续曲面。设计时不能只追求轻量化，还要考虑纤维铺层方向、连接点局部加强以及受热后的刚度变化。尤其是电机固定点、车架搭接点和格栅承载边，应通过局部增厚、加强筋或金属嵌件方式分散应力，防止装配拧紧时出现压溃或裂纹。

　　外形建模采用表面建模方式完成，主体面块之间保持清晰棱线，底部外伸翻边构成安装边界。翻边是壳体与车架或单体车身连接的重要区域，其宽度、平面度和孔位公差会影响密封与装配。若壳体承担导流作用，翻边还需要与相邻护板形成连续通道，减少气流从非目标区域泄漏。底部格栅的条缝方向、开口率和筋条厚度需要在通风效率与结构强度之间平衡：开口过大时罩壳刚性下降，开口过小时冷却风量不足，筋条过长还可能在气流激励下产生噪声。

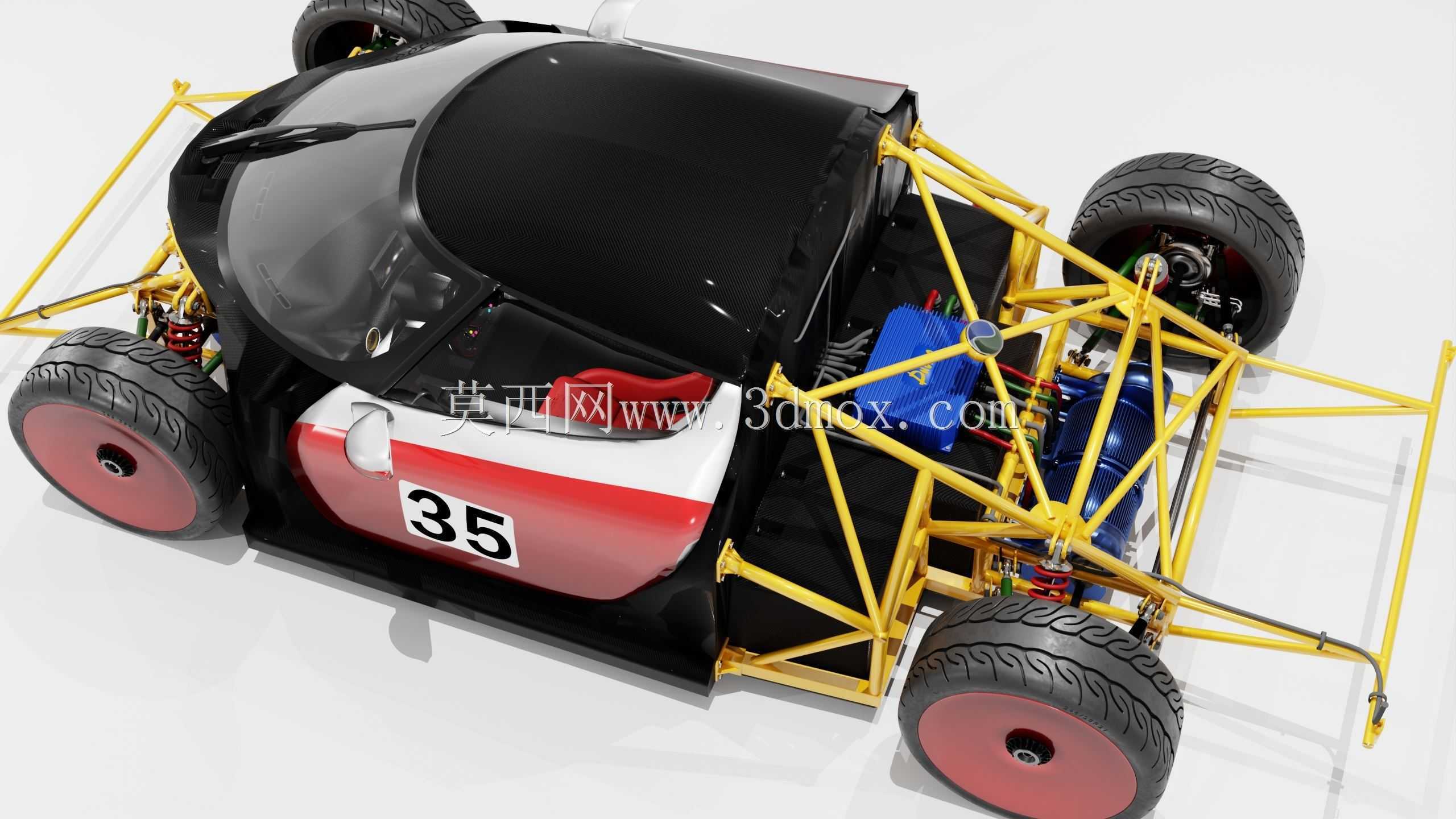

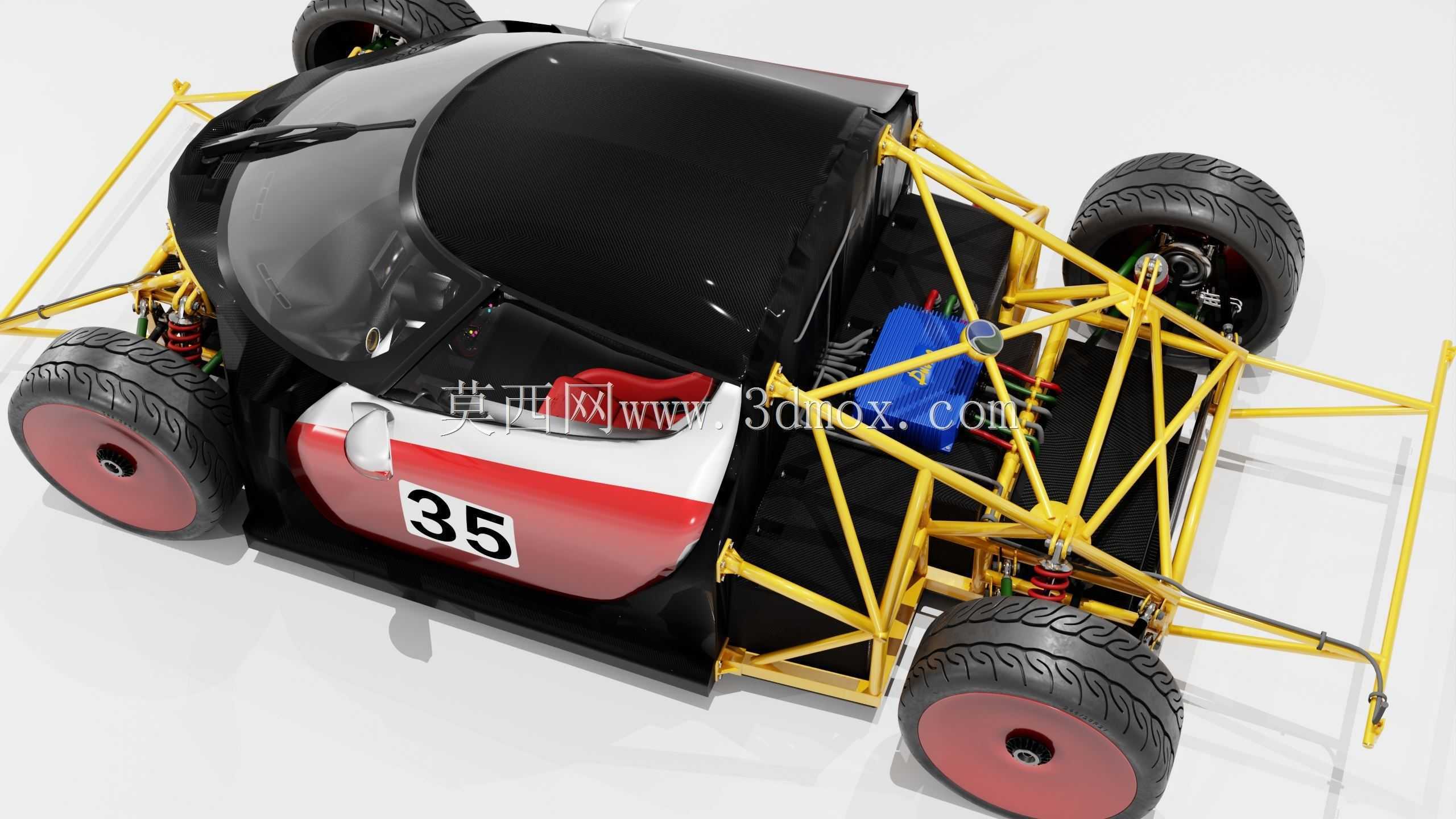

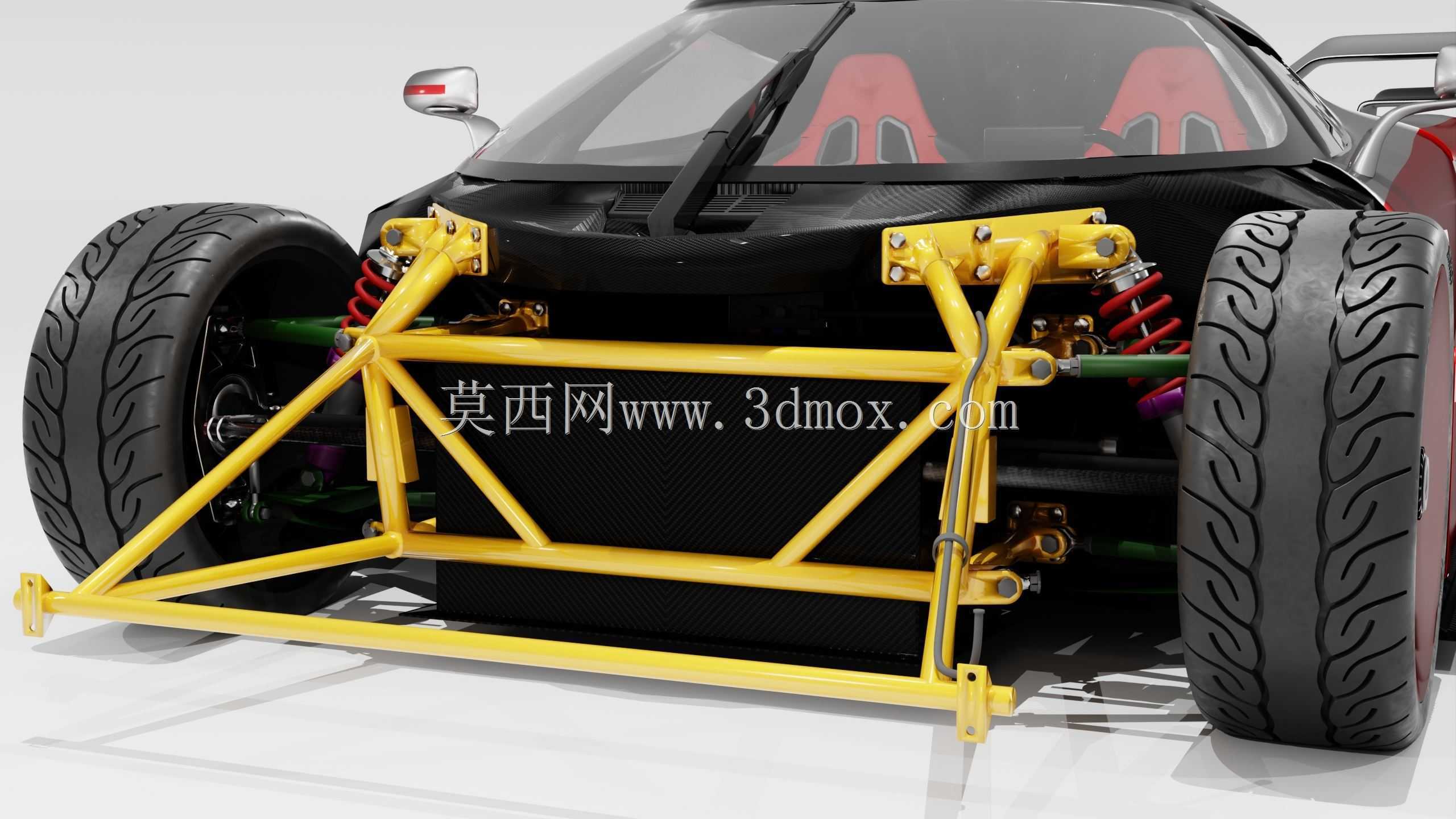

　　在整车布置中，该外壳不是孤立零件，而是电机、车架、车身护板和冷却系统之间的衔接结构。前端来流经过车底空间后进入格栅，热空气从电机周围排出，壳体同时阻挡泥水、碎石和杂物直接冲击电机。侧面封闭区域可降低电机噪声向外辐射，开孔区域则服务于管线连接和散热需求。三维结构设计时，应保留壳体外部最大包络，同时在内部预留电机本体、接线端子、水管或电缆的最小间隙，尤其要关注振动工况下的相对位移，不能按静态装配间隙简单处理。

　　从结构工程师视角看，这类冷却外壳的建模重点不在复杂装饰，而在安装边界、气流路径和接口关系的准确表达。长方体主体提供了较高空间利用率，底部格栅承担主要进风功能，侧孔满足部件穿越，外翻边提供承载与定位。将该结构放入整车数字样机后，可进一步检查电机拆装路径、车底离地间隙、护板搭接关系以及碰撞或颠簸工况下的干涉风险，为后续详细设计、模具成型和样件验证提供直观依据。
