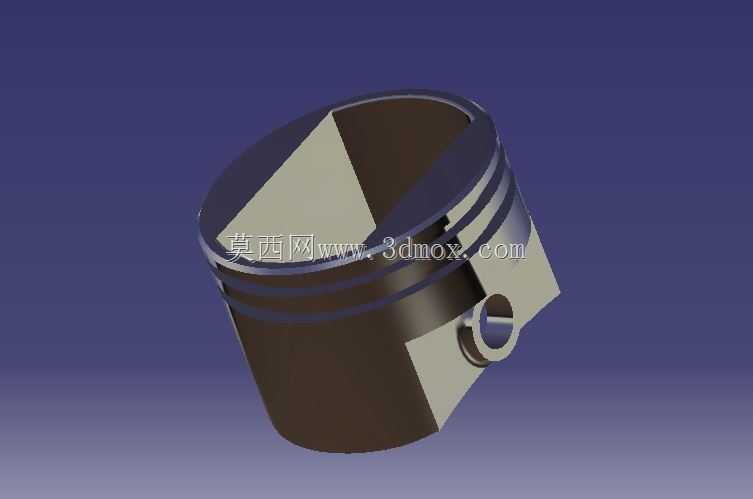

内燃机活塞结构三维设计模型

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需要同时兼顾热负荷承载、机械强度、运动导向、密封配合等多重工程需求，是动力机械设计中迭代优化频次极高的核心零件。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、摩托车发动机、小型农用动力机组等往复式动力设备，工作过程中需要在气缸套内完成高频往复直线运动，将燃烧室内燃油爆燃产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是完成内燃机能量转换的核心载体。

　　从功能特性维度拆解，该活塞结构设计充分匹配四冲程内燃机的工作循环需求：顶部的异形凹面结构直接构成燃烧室的一部分，凹面的几何角度、深度参数经过匹配计算，能够引导进气涡流形成，优化油气混合均匀度，提升燃烧效率，同时避免爆震工况下的局部应力集中；头部设置的多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室内的高压燃气，防止燃气窜入曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度以及侧隙设计都严格匹配对应活塞环的规格，保证高温工况下环组不会因为热膨胀出现卡滞。

　　活塞销座的设计是整个结构的受力核心，销座部位设置的加强筋结构从活塞头部一直延伸到销座凸台，能够将顶部承受的爆发压力均匀传递到活塞销，避免局部应力过大造成销座开裂；销孔内部的高精度圆柱面设计，能够保证活塞销与销座、连杆小头的配合精度，同时预留合理的配合间隙，适配高温下的材料膨胀量，避免运动过程中出现抱销故障。裙部作为活塞的运动导向部位，设计为变椭圆桶型面结构，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后裙部会趋近正圆，保证与气缸壁的均匀贴合，既可以起到良好的导向作用，又能避免冷态敲缸、热态拉缸的问题；裙部表面的微观储油结构设计，能够在往复运动过程中形成稳定的润滑油膜，降低裙部与缸壁的摩擦损耗，提升整机运行寿命。

　　从安装边界与尺寸配合来看，该活塞的外径尺寸严格匹配对应规格的气缸套内孔尺寸，配合间隙根据所选铝合金材料的热膨胀系数计算确定，保证从冷启动到满负荷高温工况下，活塞与缸壁之间始终保持合理的间隙范围；活塞销孔的同轴度、环槽与活塞轴线的垂直度、顶部燃烧室与轴线的同轴度等形位公差，都按照内燃机活塞的行业标准设定，能够直接适配对应排量的发动机装配需求，不需要额外修改配合尺寸。设计过程中充分考虑了活塞的轻量化需求，在保证结构强度的前提下，对活塞内部非受力区域进行了减材处理，降低往复运动质量，从而减小曲轴连杆机构的往复惯性力，降低发动机运行过程中的振动与噪声，提升高转速工况下的运行稳定性。

　　在实际工程应用中，这类活塞的三维模型可以直接用于发动机的虚拟装配校验，检查活塞在上止点、下止点位置时与气门、气缸盖、连杆等周边部件的运动干涉情况，也可以用于有限元分析环节，模拟不同爆发压力、不同温度场下活塞的应力分布与变形量，为后续的结构优化、材料选型提供数据支撑；对于教学场景而言，该模型能够直观展示活塞的结构组成与各部位的功能作用，帮助初学者理解内燃机的工作原理与核心部件的设计逻辑。
