水平式数据包封罐机机械结构设计

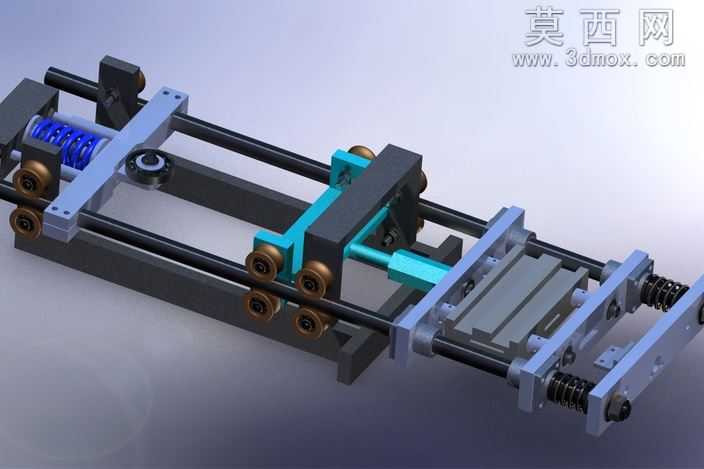

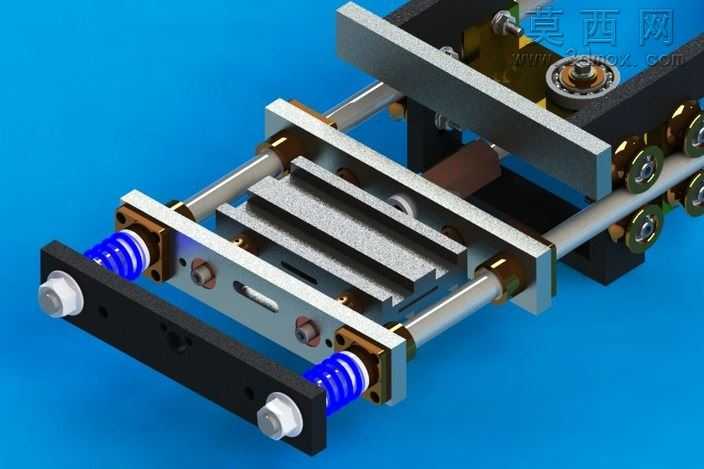

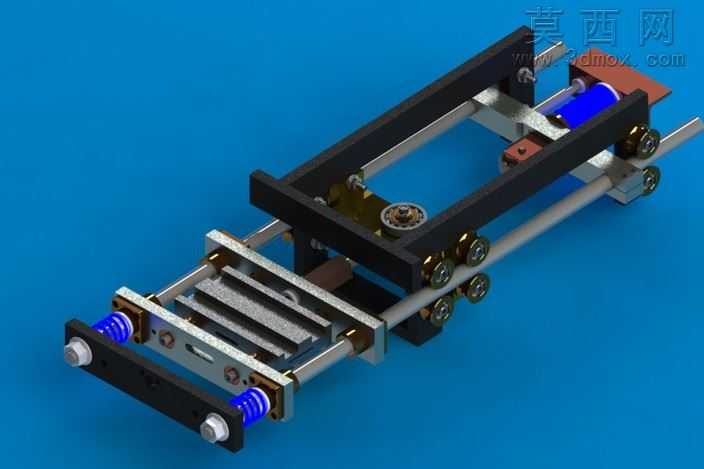

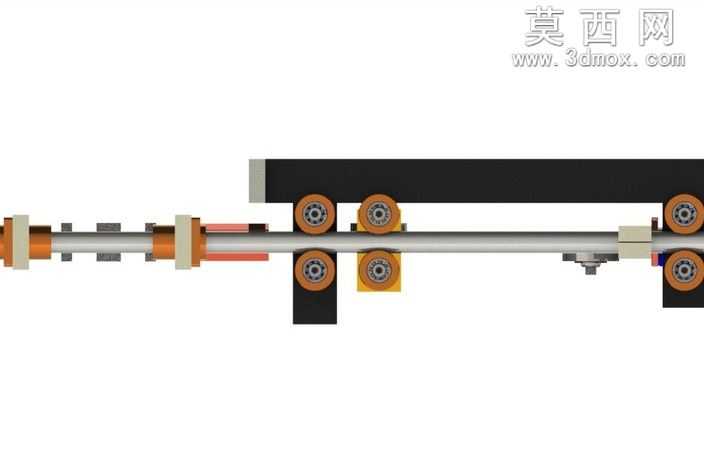

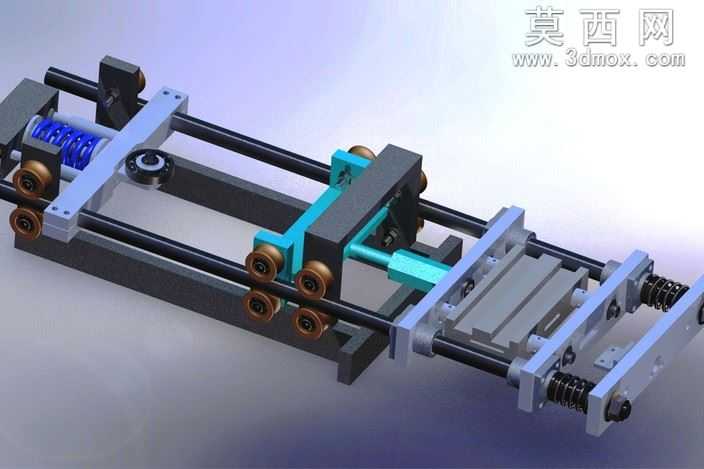

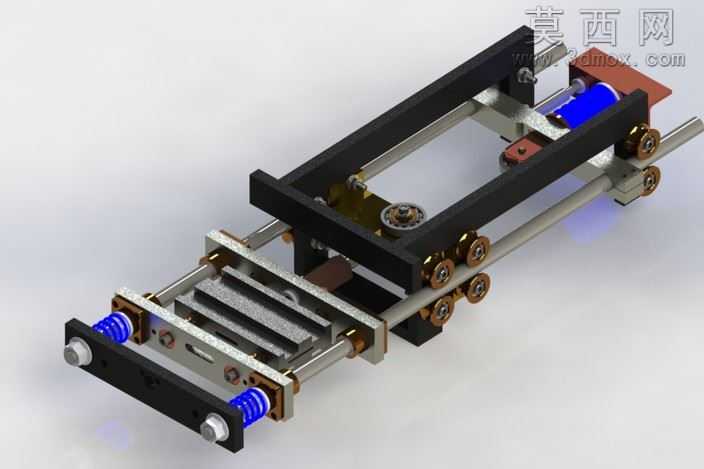

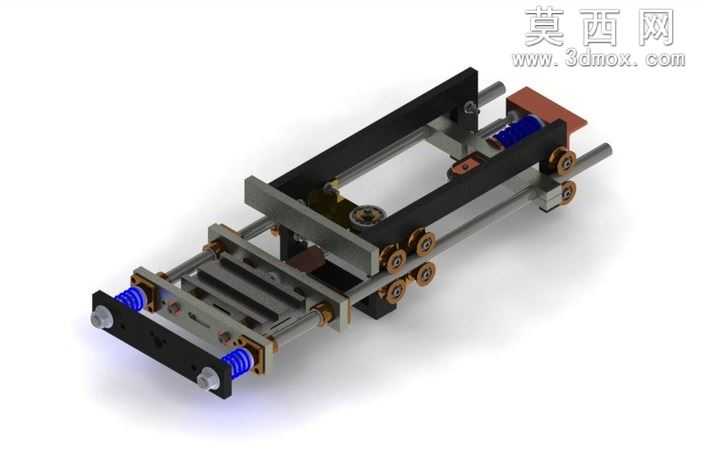

本作品为水平式数据包封罐机的机械结构三维设计，整体采用卧式水平布局完成建模搭建，核心传动依托双平行光轴导轨实现执行部件的平稳往复运动，建模过程中对每一处装配配合关系都做了精准还原，确保各运动部件无干涉、运行逻辑符合实际生产需求。模型渲染阶段采用金属质感材质区分不同功能部件：机架主体采用哑光深灰铸铁材质，凸显设备的厚重稳定感；导轨、安装板等机加工部件采用亮面银灰色铝合金材质，还原精密机加工件的表面质感；滚轮、缓冲弹簧等功能部件分别采用棕褐色耐磨工程塑料与湛蓝色弹簧钢材质，通过材质差异清晰区分各模块功能，让整体结构层次分明，便于快速理解设备组成。结构设计上，设备中部设置青蓝色滑动执行模组，模组通过多组带轴承的滚轮与导轨配合，将滑动摩擦转化为滚动摩擦，大幅降低运行阻力，提升传动效率与运动平稳性；两端分别设置蓝色复位弹簧组件，在执行模组完成封罐动作回程时提供缓冲复位力，避免刚性碰撞带来的部件损耗，同时保证往复运动的节奏稳定；左侧设置动力输入衔接位，可对接外部驱动单元带动执行模组完成水平方向的往复推送、压合动作，中部的工位安装位可适配不同规格的罐体封装夹具，满足多规格罐体的包封密封作业需求。设计思路围绕水平封装的作业特性展开，摒弃传统立式封装的上下施压结构，采用水平方向直线施压的作业模式，更适配流水线侧向对接的生产布局，双导轨的对称布局设计可保证施压过程中受力均匀，避免封罐过程中出现罐体偏移、密封不严的问题，所有安装孔位、连接部件都按照通用机械设计标准建模，可直接导出工程图用于实际生产加工，各运动部件的行程、缓冲距离都经过参数化校核，确保运行过程中无行程超限、部件碰撞的问题，整体结构紧凑，传动路径简洁，维护拆装便捷，可作为中小型罐体封装设备的设计参考方案。
