蜗轮蜗杆减速传动机构动画演示

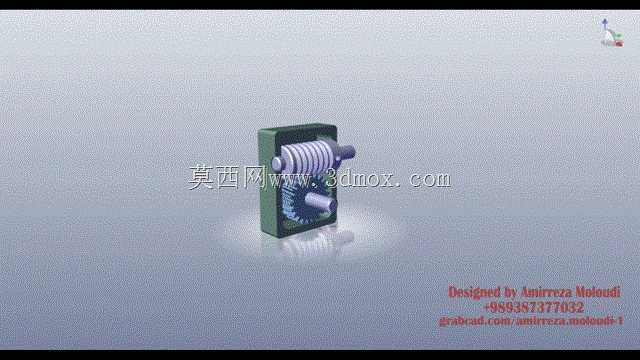

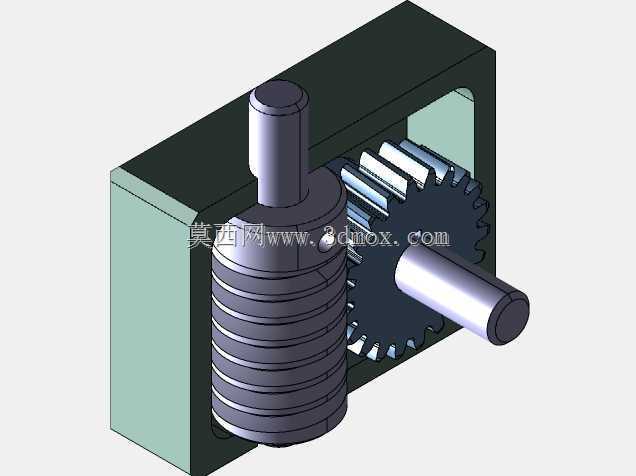

　　这套蜗轮蜗杆传动结构在工程现场最常见的落点，是那些需要大减速比、输入输出轴空间交错布置的小型动力传递场合。打开箱体就能看到，一根带螺旋齿的蜗杆横置在上层，与下方的蜗轮呈90度交错啮合，动力从蜗杆轴端输入，经过螺旋齿面的连续咬合，最终由蜗轮轴垂直方向输出，整套运动关系在动画里被完整还原，齿面接触、轴件回转、箱体约束都看得很清楚。

　　从实际用途看，这类机构常被塞进空间局促、又要求自锁或大扭矩输出的装置里。比如小型输送线的驱动端、阀门的电动执行器、调角机构、分度转台，都偏爱蜗杆传动——单级就能拿到十几甚至几十的减速比，结构远比多级圆柱齿轮紧凑。更关键的是它的反向自锁倾向：当蜗杆导程角小于啮合当量摩擦角时，蜗轮很难反过来驱动蜗杆，这在起重、俯仰、定位类负载上能省掉一套制动装置，断电后负载不会自行滑落，安全性上很占便宜。

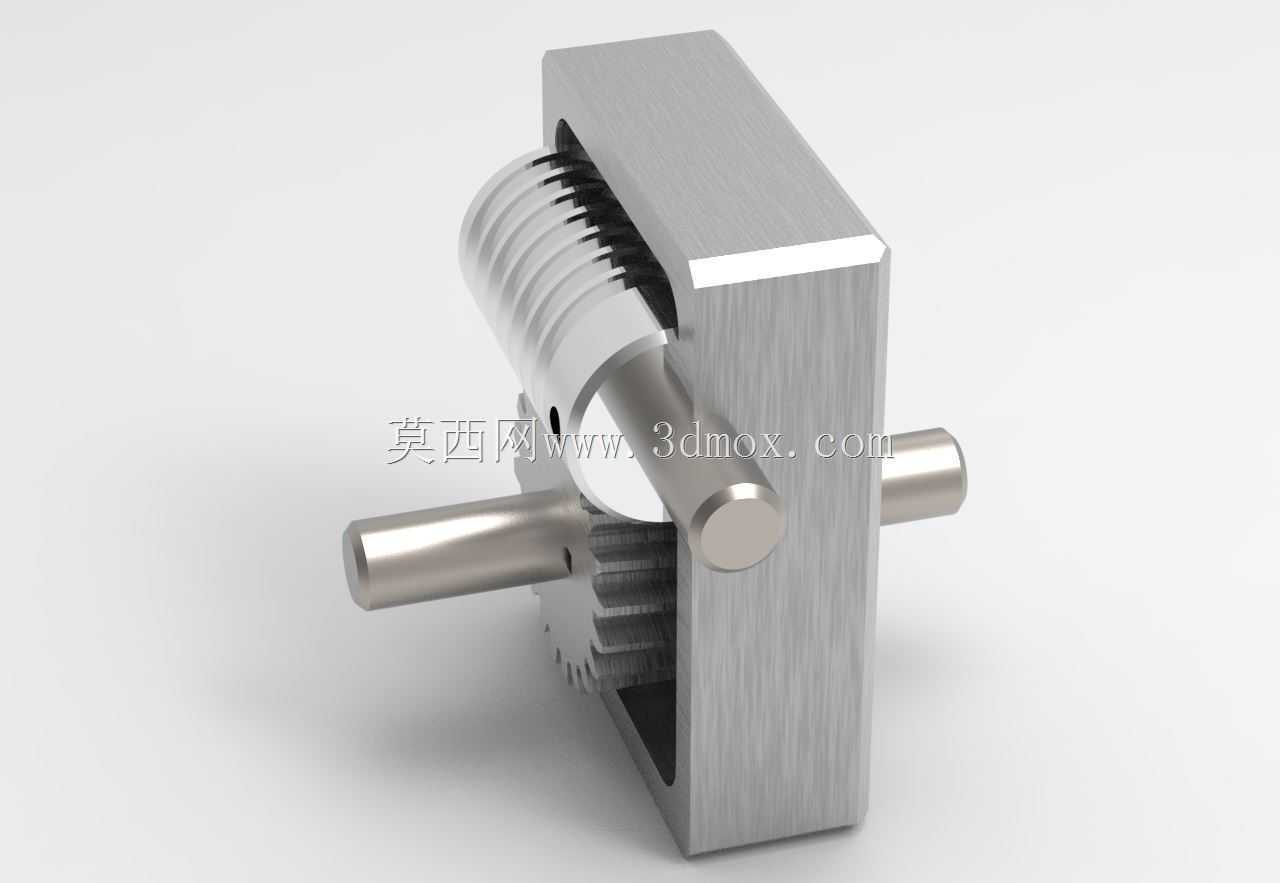

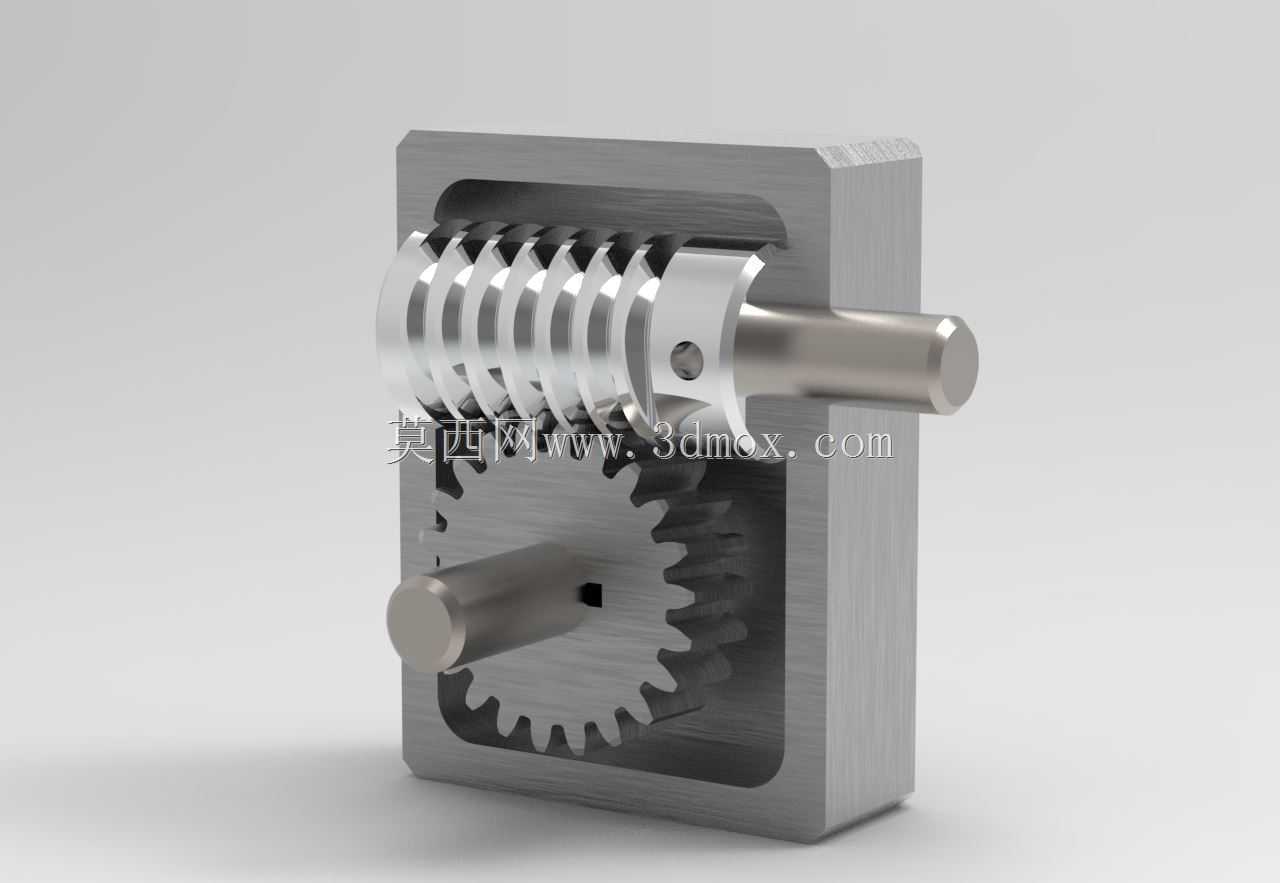

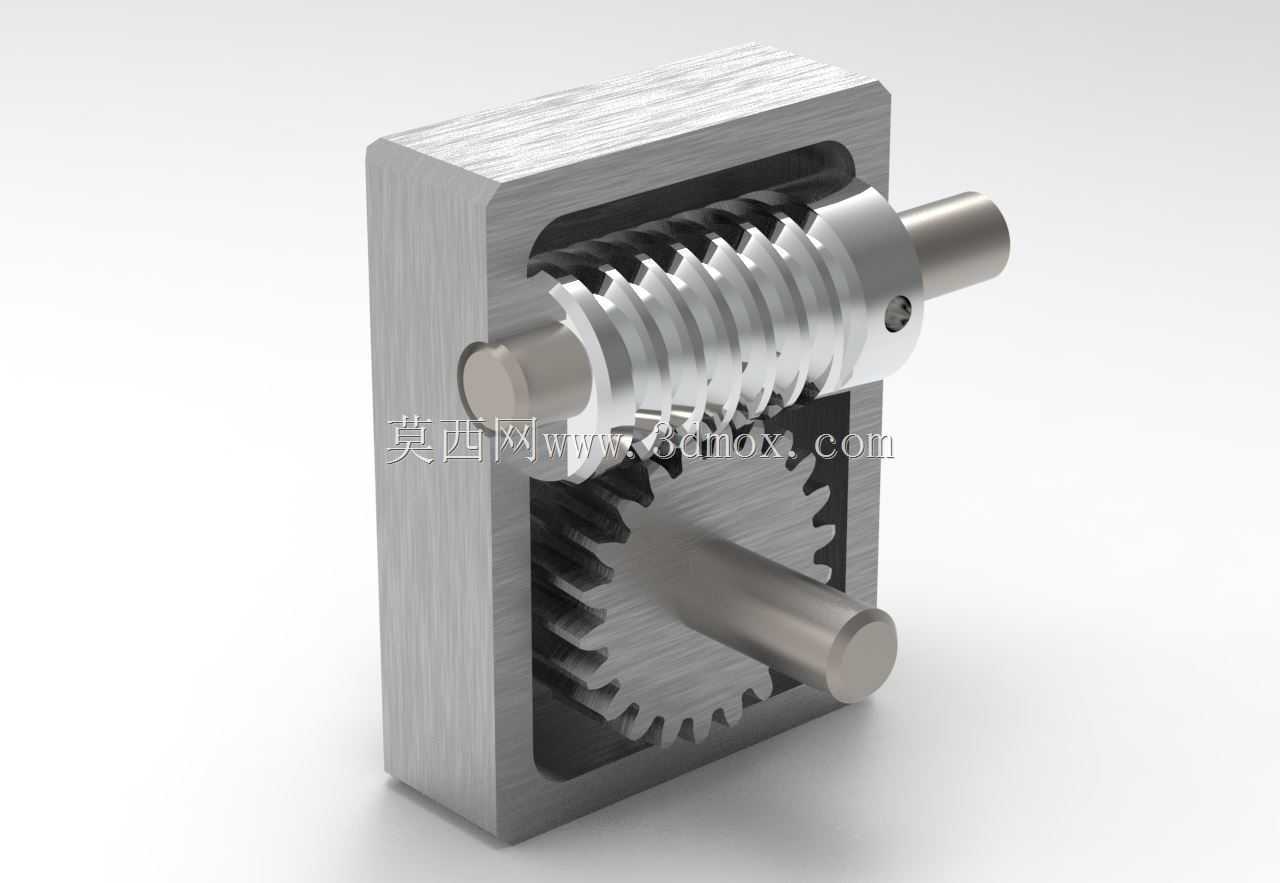

　　设计思路上，这个模型把核心传动件全部封装在一个开有观察窗口的方形箱体内。箱体并非全封闭，正面开出大面积矩形窗，既减轻重量、便于观察啮合状态，也方便后期检查齿面磨损和加注润滑脂。蜗杆采用整体式阶梯轴结构，两端由箱体侧壁的孔位支承，轴端伸出箱外作为动力接入端；蜗轮则通过键或过盈配合固定在垂直方向的输出轴上，轴同样贯穿箱体两侧壁获得支撑。这种把轴、齿、轴承座集成在一个壳体内的做法，保证了啮合中心距和轴系平行度（此处为交错轴的空间位置）由箱体一次加工保证，装配时不用反复调整。

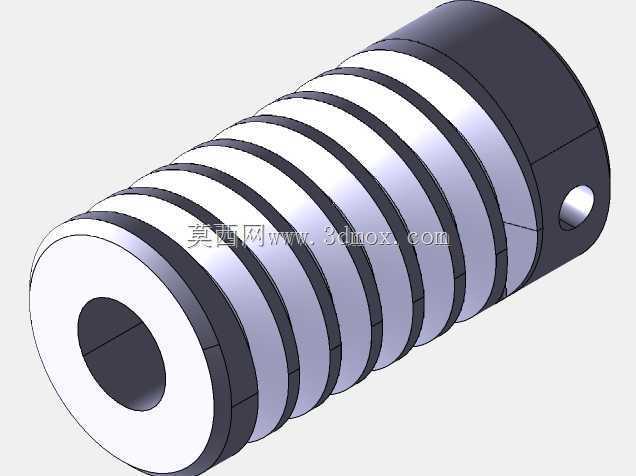

　　齿形是这套结构的灵魂。蜗杆上连续的螺旋齿相当于一段丝杠，蜗轮的齿面则是包络蜗杆的弧形齿，二者是线接触而非点接触，承载能力比交错轴斜齿轮高不少。动画里能直观看到蜗杆转动时，螺旋齿像楔子一样逐齿推动蜗轮，啮合是渐进式的——同时参与咬合的齿对数多，冲击小，运转平稳，噪声明显低于直齿传动。代价是齿面相对滑动速度大，发热和磨损比普通齿轮严重，所以工程上蜗杆常用钢淬火磨齿、蜗轮用锡青铜或铝青铜这类减摩材料，配对使用来抗胶合，模型里金属质感的区分也暗合了这种选材逻辑。

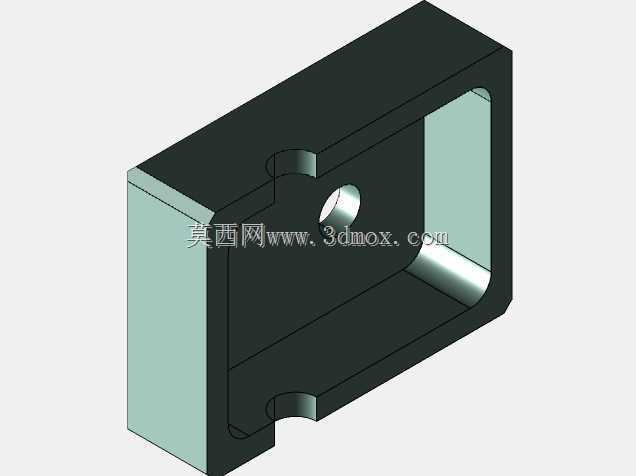

　　外形与安装边界方面，整个减速箱呈规整的长方体，轮廓方正，便于贴靠设备机架安装固定。两根轴分别从相邻的两个垂直面伸出，输入轴与输出轴轴线在空间上垂直交错而不相交，布局时必须预留这两个方向的轴伸空间和联轴器、手轮或电机的接入位置。箱体侧壁的支承孔同轴度、上下轴的中心距是加工和建模时的关键公差，中心距偏差会直接导致齿侧间隙过大或卡死。窗口边缘做了加厚处理，相当于加强筋，弥补开窗带来的刚度损失，避免受力后箱体变形影响啮合。

　　对三维建模和选型的人来说，这个动画的价值在于把抽象的交错轴传动变得可视：蜗杆转一圈蜗轮转一个齿左右的速比关系、齿面如何卷入卷出、自锁时力的传递路径，都能逐帧观察。建模时需要重点保证蜗杆螺旋齿的导程与蜗轮齿面的包络关系匹配，二者不是独立画两个齿轮凑在一起，而是要按共轭齿面成对生成，否则会出现干涉或啮合不良。装配环节则要控制轴向窜动和轴承预紧，留出合理齿侧间隙用于容纳润滑油膜和补偿热膨胀。润滑上，这类低速重载箱体多用脂润滑或油浴，油面需淹到蜗轮齿根，窗口设计也正好方便观察油位。整体看，这是一套结构经典、教学与实用兼备的蜗杆减速单元，把紧凑、大速比、自锁这几个核心特性在有限空间里平衡得相当到位。
