十字轴式万向联轴器铰接传动接头

　　在各类需要补偿两轴间角向偏移的传动系统里，这类十字轴式万向铰接接头承担着非常基础却不可替代的动力传递角色。现场布置中，原动机与工作机的轴线很难始终保持严格共线：设备底座长期承载后出现微量沉降、机架焊接残余应力释放带来的安装面变形、行走类装备在颠簸工况下车架反复扭摆，都会让输入轴与输出轴之间形成持续变化的夹角。刚性联轴器在这种工况下会把附加弯矩直接传递到轴端，轻则造成轴承滚道点蚀、键槽挤压崩边，重则使轴肩位置出现疲劳裂纹；而万向接头依靠内部十字轴的双平面摆动自由度，可在两轴夹角动态变化时持续传递扭矩，把不对中引发的约束载荷释放到铰接副内部，是传动链里常用的挠性连接方案。

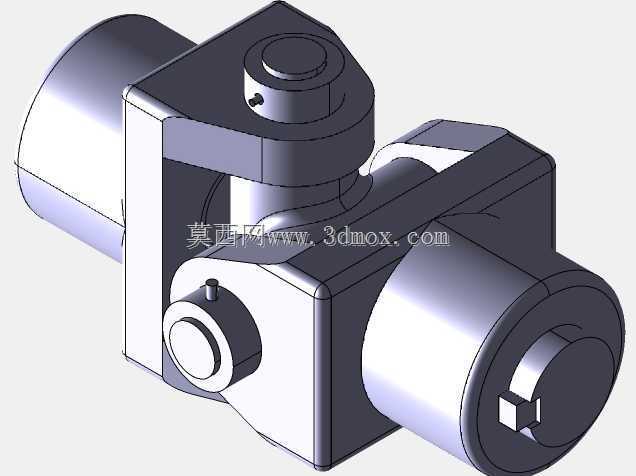

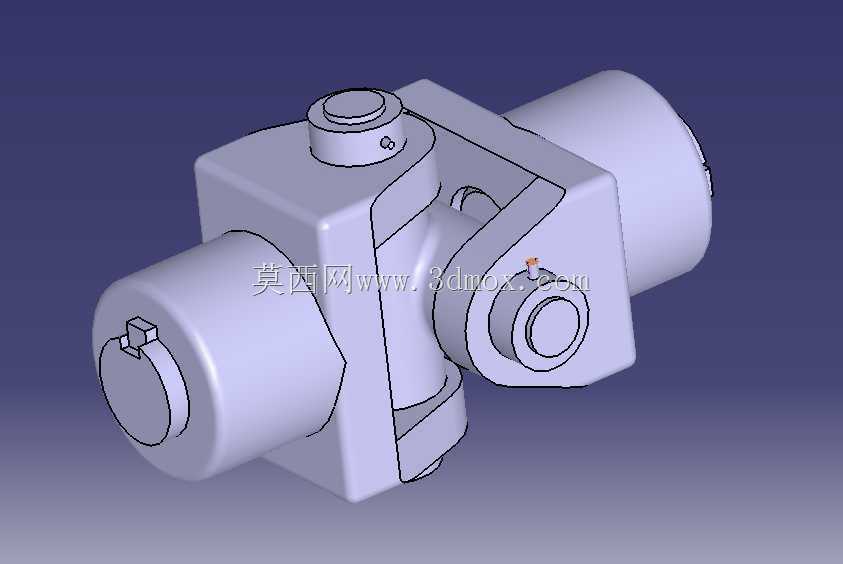

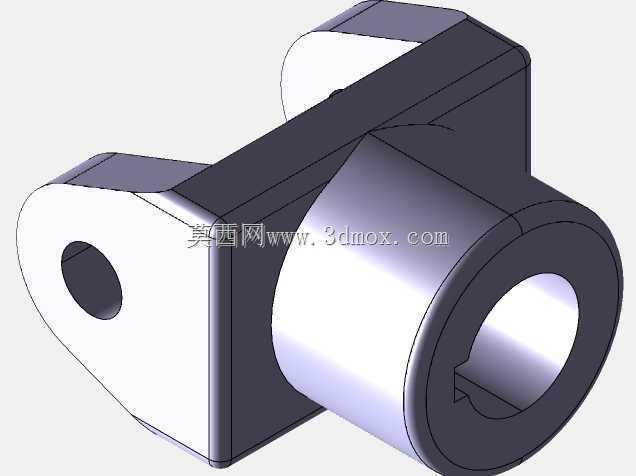

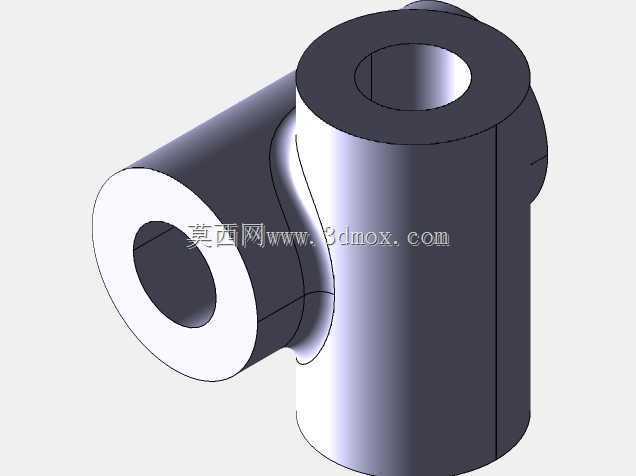

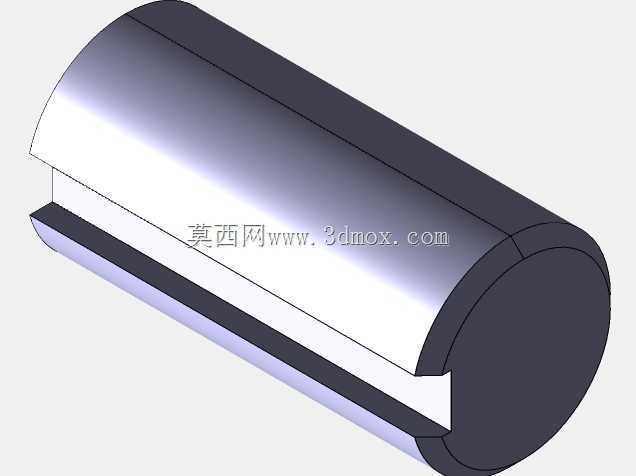

　　从结构上看，该接头采用分体式叉架配合十字销轴的经典布局：两侧圆柱形轴头分别用于对接主动端与从动端，轴端预留的锁紧结构可与配套轴套、法兰或夹紧件配合，实现周向固定；中部方块状本体与叉形耳板整合为一体，十字轴的四个轴颈分别嵌入两侧叉架的轴承孔内，形成两组互相垂直的回转轴线。工作时主动叉带动十字轴绕一组销轴转动，十字轴再通过另一组销轴驱动从动叉，即便两轴轴线存在明显夹角，扭矩仍可沿铰接点连续传递。耳板与本体之间留出的摆动间隙，决定了接头允许的最大折角范围，设计时需保证叉架在极限摆角下不与对方本体发生磕碰，同时十字轴轴颈的有效配合长度不能因摆角增大而脱出轴承孔。

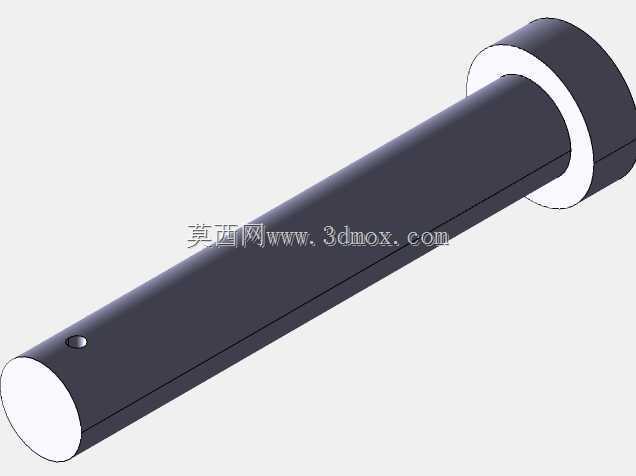

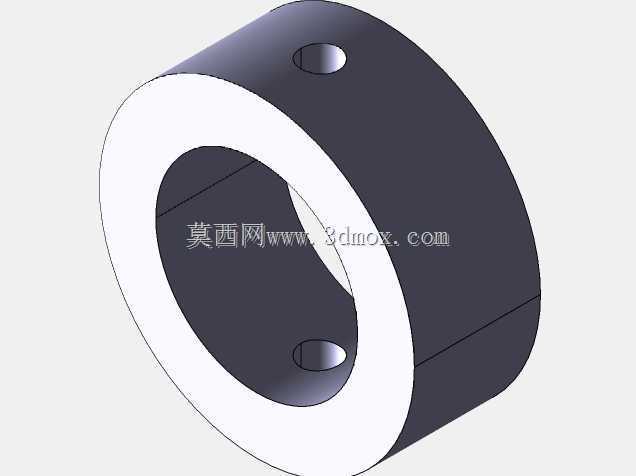

　　建模过程中，这类零件的核心关注点集中在配合关系与运动边界上。圆柱轴头的直径、伸出长度要与对接轮毂的内孔尺寸匹配，轴端锁紧件的位置需避开轴套端面的压紧区域；中部方块本体的外轮廓尺寸决定了接头在设备里的径向占用空间，叉耳的厚度、销孔中心到本体端面的距离直接影响铰接副的力臂长度——同样的传递扭矩下，力臂越短，销轴与孔壁之间的接触比压越大，因此叉架跨距不能无限制压缩。十字轴四个轴颈的同轴度、两组轴线的垂直度是保证运转平顺的关键，建模时需保证相对轴颈共线、相邻轴颈垂直，避免实际装配中出现卡滞或单侧偏磨。轴承孔端面的挡边、油槽或润滑结构也需要在数模中准确定位，给后续润滑维护留出操作空间。

　　选型与布置时，首先要核算接头的额定扭矩是否覆盖传动系统的峰值载荷，尤其是频繁正反转、冲击载荷较大的工况，需给铰接副留出足够的强度裕度。安装边界上要核对轴头插入对接轮毂后的轴向固定方式，确认锁紧螺母或销钉装拆时工具能够伸入；同时要校核接头在最大折角位置时，外圆轮廓与周边防护罩、管线、机架筋板之间的安全间隙，避免摆动过程中发生干涉。若单节万向接头在大夹角下会出现瞬时转速波动，对传动平稳性要求较高的场合还可成对布置，通过相位对消减小从动端的角速度脉动。日常维护中，十字轴铰接处属于相对运动部件，需按周期检查销轴磨损量与配合间隙，间隙过大时及时更换铰接组件，防止传动冲击进一步损坏前后端的轴与轴承。
