交流稳压器调压器齿轮齿条传动机构

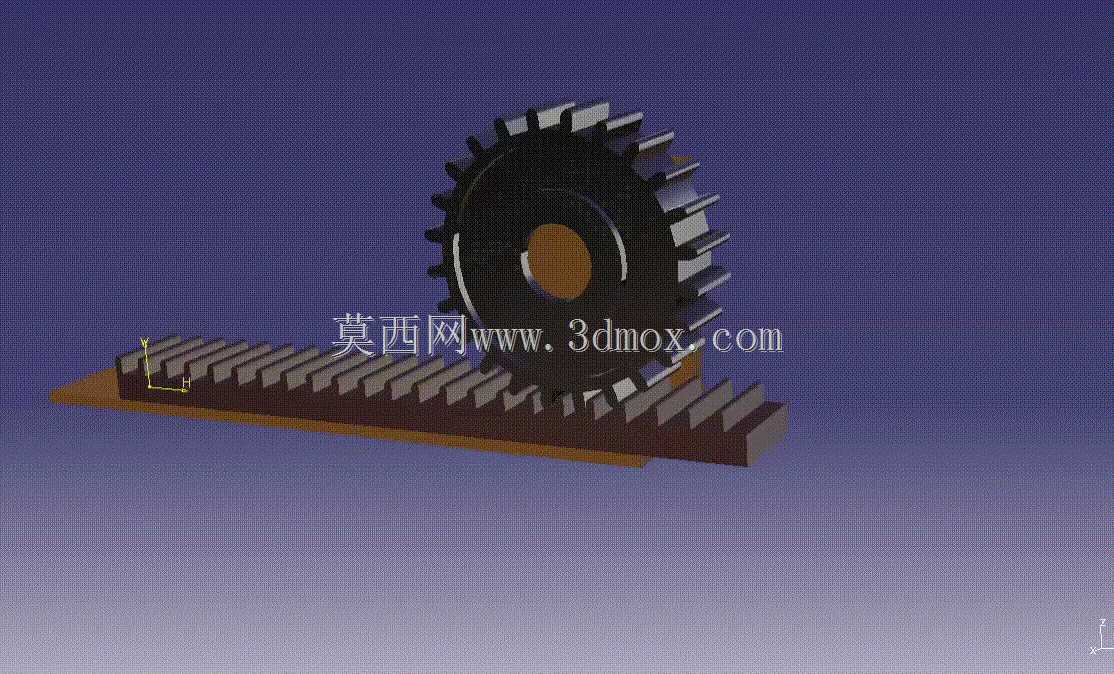

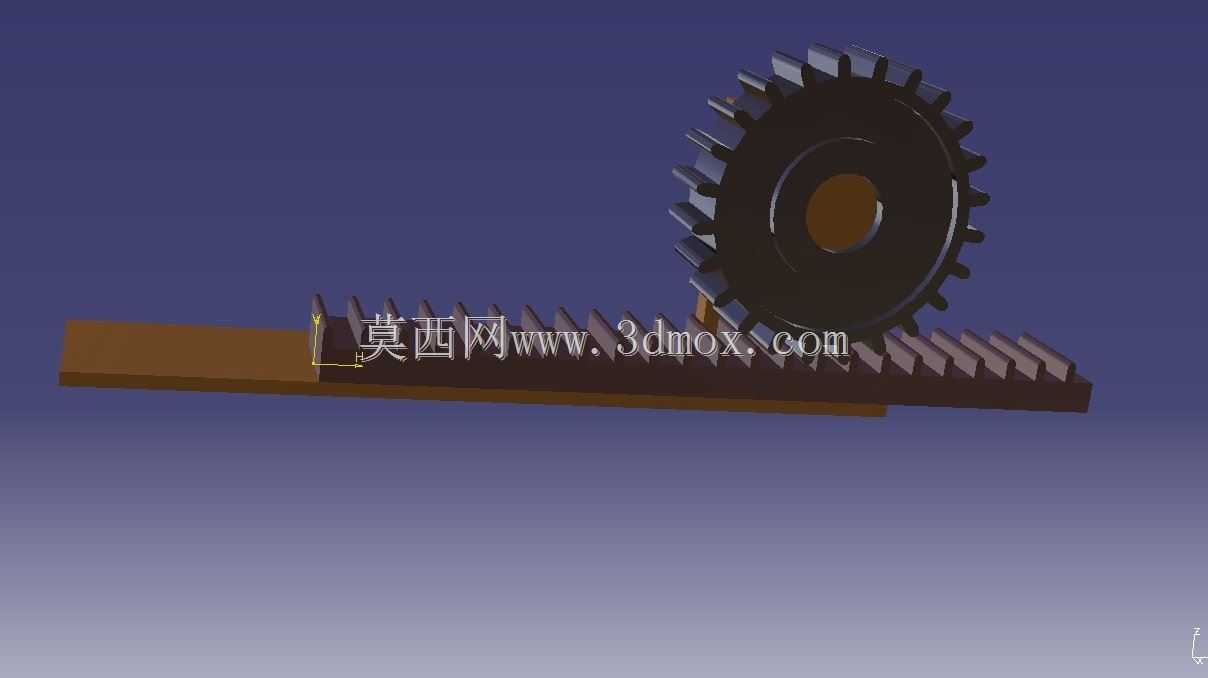

　　这套齿轮齿条传动副主要服务于交流稳压器内部调压执行环节，在接触式自耦调压器结构里承担碳刷直线位移的驱动任务。现场装配时，齿条沿调压器环形或柱形绕组的刷架行程方向固定，小齿轮与刷架移动座同轴安装，齿轮转动时通过齿面啮合把旋转运动转化为刷架的平稳直线进给，从而改变碳刷在自耦变压器绕组上的接触位置，连续调节输出电压，实现稳压闭环里的机械执行动作。

　　从实际工况看，稳压器调压动作并不追求高速，反而强调低速平稳、定位可控和无卡滞。齿轮采用渐开线直齿结构，齿形参数与齿条模数严格一致，啮合侧隙控制在较小范围，避免碳刷在调压到位后出现回退或窜动；齿条为长条形直齿件，齿距沿全长均匀分布，安装面与刷架导轨保持平行，保证齿轮在整个行程内啮合深度一致。设计时齿轮中心到齿条安装基准面的距离需要按节圆半径加齿条节线高度预留，中心距偏差过大会引起啮合干涉或齿侧间隙过大，直接影响调压重复精度。

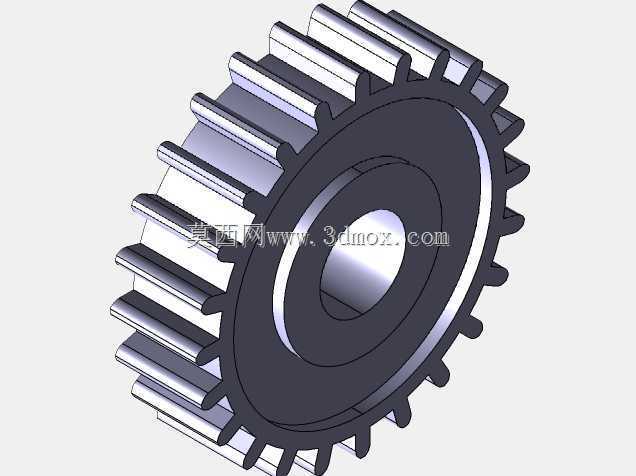

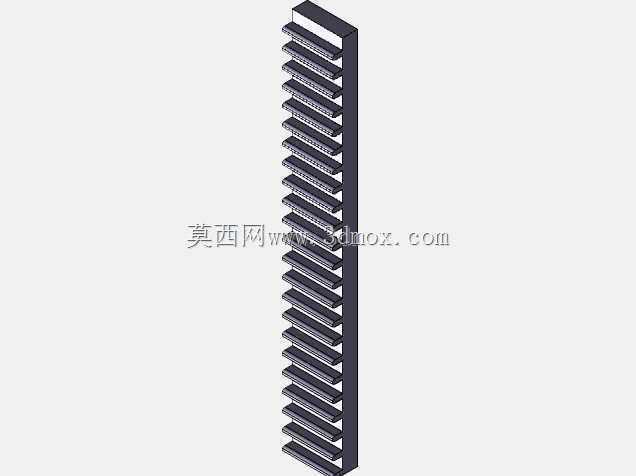

　　结构布置上，小齿轮中部设置轮毂与轴孔，用于和驱动轴或手动调节轴连接，轴孔配合段可根据载荷选择平键、扁位或紧定螺钉止转；齿轮端面留出挡圈或轴肩定位空间，限制轴向窜动。齿条本体背部为平直安装面，加工有沉孔或螺纹孔，便于固定在机架侧板或导向基座上；齿条两端设置限位衔接位置，配合刷架行程开关确定调压上下限，防止碳刷越位冲出绕组有效工作面。

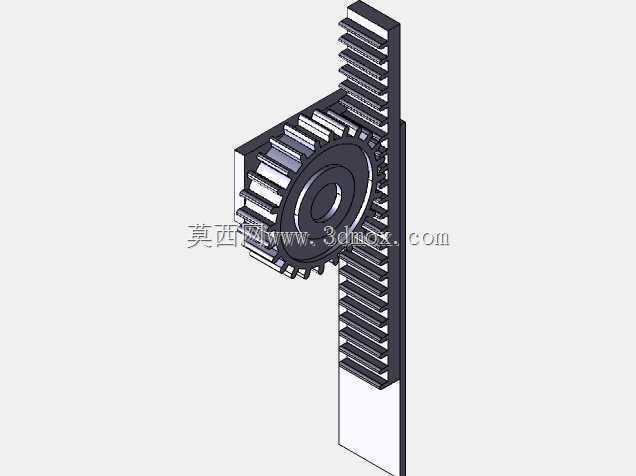

　　建模过程中先确定传动模数与行程，再根据刷架需要移动的总距离核算齿条有效齿数和长度，齿轮齿数则结合手动旋钮或减速电机输出转速选取，保证每转对应的碳刷位移量符合调压分辨率。齿廓按渐开线方程生成，齿顶圆、齿根圆和分度圆分层建模，装配时以齿轮分度圆与齿条节线相切作为啮合约束，再校验全行程内是否存在齿顶碰撞、根切干涉或侧隙不均。机架部分需要同时容纳齿条定位面、齿轮轴支承位和刷架导轨，三者的平行度与同轴度在三维装配里通过基准轴、配合面和干涉检查逐一确认。

　　安装边界方面，齿条长度决定了刷架的最大直线行程，齿轮外径决定上方驱动轴与齿条基面之间的最小净空，机架侧壁还要为齿轮轴、轴承或轴套预留支承宽度。若配置电动驱动，齿轮轴后端可连接小型减速电机或同步带轮；若保留手动检修功能，则在轴端延伸出旋钮接口。两种方式共用同一啮合副时，结构上需保证手动与电动切换不会冲击齿面。

　　在稳压器整机运行中，该机构虽然属于机械传动部件，却直接决定电压调节的连续性和碳刷定位稳定性。齿面需要承受频繁小幅往复运动带来的摩擦，材料与热处理倾向于耐磨、低变形；导轨与齿条安装基准应整体加工或统一装配定位，避免刷架移动时出现偏载。通过三维模型把齿轮、齿条、轴系、机架和刷架行程放在同一装配环境中校验，可以提前发现行程末端干涉、维护空间不足以及啮合中心距偏差等问题，为后续工程图出图、零件加工和整机装配提供明确的结构依据。
