汽车等速驱动轴带RZ节三维结构

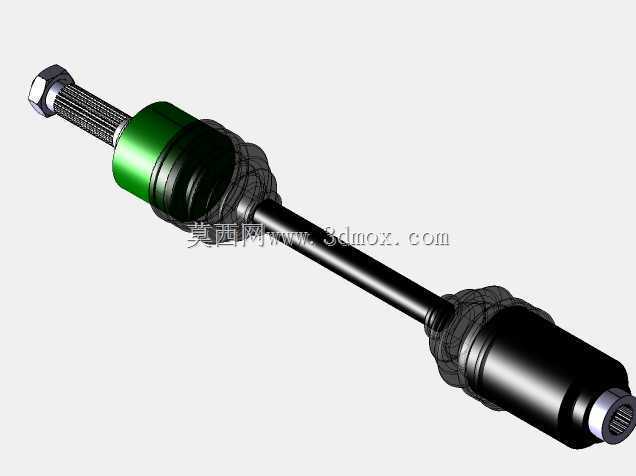

　　这套三维结构围绕前置前驱车辆的半轴传动需求展开，主体由两端等速万向节、中间实心轴杆、花键连接端、防尘罩及卡箍组成。左端采用带滚道的RZ型球笼式等速万向节，能够在车轮跳动和转向形成较大夹角时，持续把变速器输出端扭矩平稳传递至轮毂；右端则偏向内侧滑移端结构，通过内部滚道与钢球配合补偿悬架运动造成的轴向长度变化。实际装车时，驱动轴处于动力总成与转向节之间的狭窄空间，既要承受起步、加速、制动时的交变扭矩，也要避让下摆臂、减振器、制动管路和车身底板，因此建模时不能只表现杆件外观，必须把节型轮廓、护套压缩范围、花键插入深度和端部锁紧方式一并表达清楚。

　　从功能特性看，等速万向节的核心在于输入轴与输出轴存在夹角时仍能保持近似恒定的瞬时角速度。RZ节内部通过钢球在内外滚道之间传递载荷，滚道截面和球心位置决定了角度补偿能力与接触应力分布。外侧节通常承担转向角和轮跳角叠加后的大角度工况，护套外形更饱满；内侧节更强调滑移量，以吸收悬架上下运动时半轴长度变化，避免轴向力直接作用到变速器差速器轴承。中间轴杆承担主要扭矩传递，杆径并非单纯按强度取大值，还要结合临界转速、布置空间、重量平衡以及两端节的配合尺寸综合确定。轴杆表面在模型中以连续圆柱段呈现，工程上还需关注热处理硬化层、杆部校直、表面粗糙度以及与节体焊接或压装后的同轴度。

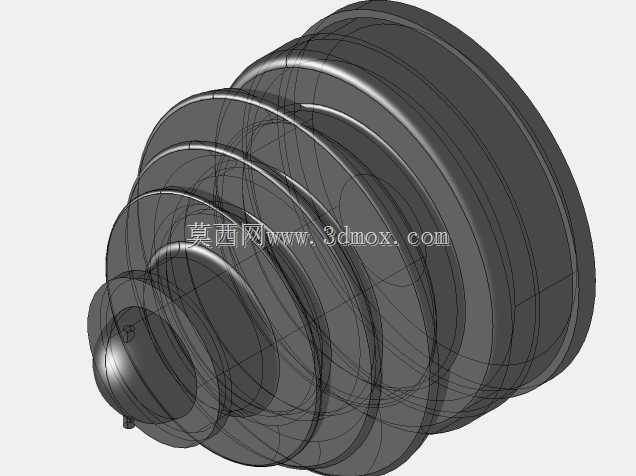

　　建模思路上，先依据传动路线确定两端节中心距，再根据轮心与差速器输出点的运动包络确定工作长度和极限夹角。花键端用于与轮毂轴承或差速器半轴齿轮配合，齿形、有效啮合长度、轴端螺纹和锁紧螺母位置直接影响装配可靠性。防尘罩是容易被忽视但对寿命影响很大的零件，它在节体外侧形成封闭润滑腔，内部填充润滑脂，防止泥水、粉尘进入钢球滚道。护套在大角度摆动和轴向滑移时会产生折叠变形，因此外形需要预留足够褶皱，卡箍位置也要与节体壳颈和轴杆直径匹配。若三维结构中护套与周边悬架件在极限轮跳位置发生干涉，即便轴杆强度满足要求，实车仍会出现磨损、漏油和异响。

　　安装边界方面，外侧花键通常沿轮毂轴线进入轮毂单元，轴端螺母压紧后形成轴向定位；内侧端则插入变速器差速器侧，依靠挡圈或卡环确定插入位置。拆装维护时，半轴抽出会带来差速器润滑油流出风险，装配时也需控制插入力和挡圈落槽手感。模型中两端金属壳体、黑色护套、卡箍和花键端头分层明确，有利于在工程评审中检查装配顺序：先完成节体内部钢球、保持架和润滑脂装配，再压装护套与卡箍，最后在整车底盘合装阶段连接轮毂和动力总成。对于底盘设计人员，该类零件还需要与制动盘、转向节、减振器支座、下控制臂和轮罩衬板进行间隙校核；在满载、急加速、最大转向和极限颠簸等工况下，轴节角度、护套变形、轴杆摆动半径都应处于允许范围内。

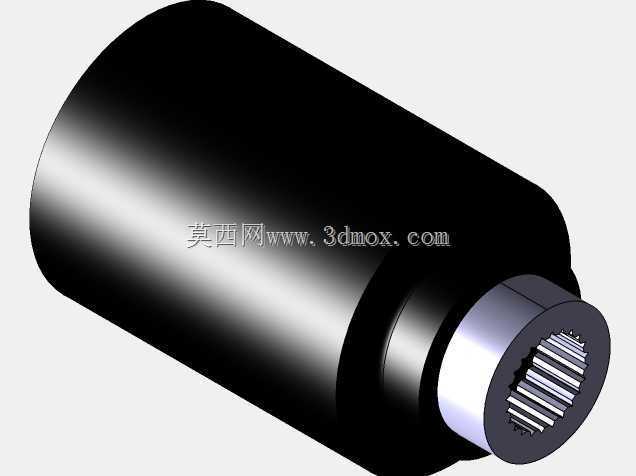

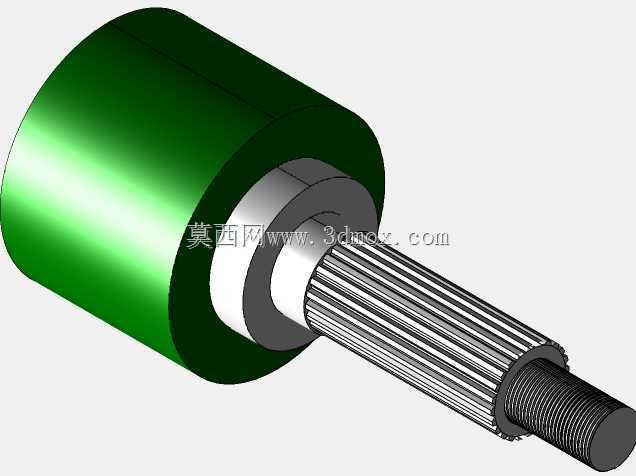

　　结构细节上，端部六角螺母和外花键体现轮毂侧锁紧与扭矩传递关系，节体外壳的加粗圆柱段容纳内部滚道和钢球组件，护套过渡段则反映柔性密封区域。中间轴杆较长，若直径偏小，高转速下可能出现弯曲振动；若直径过大，会增加非悬挂质量关联影响并占用布置空间。实际开发中常通过CAE分析轴杆扭转刚度、花键接触压力、节体接触疲劳和整车NVH响应，再结合样件台架进行扭转疲劳、泥沙喷淋、高低温弯折和寿命试验。该三维模型把等速驱动轴的主要几何关系完整呈现，可用于底盘传动布置校核、万向节结构认知、装配干涉检查以及机械原理讲解，也能为半轴类零件的方案设计提供直观参照。
