模数2.5压力角20度直齿圆柱传动齿轮

　　这款直齿圆柱齿轮的设计围绕常规平行轴动力传递场景展开，齿部参数选取模数2.5、齿数25、压力角20度的通用标准组合，适配绝大多数常规工业传动的啮合匹配需求。从实际工程应用来看，这类直齿轮大量出现在车间小型输送线的减速端、交流稳压设备的调压传动机构、轻型工装的动力输出工位以及小型机床的进给传动链路里，工作时两根平行布置的转轴通过轮齿逐齿啮合，把输入轴的旋转扭矩平稳传递到从动轴，完成转速与扭矩的匹配转换。不同于斜齿轮的轴向分力问题，直齿圆柱齿轮在啮合全过程中，齿面接触线全程平行于齿轮轴线，运转时不会产生额外轴向载荷，配套的支撑轴承只需要承担径向力即可，对支撑结构的设计要求更低，在中小载荷、传动空间紧凑的工位里维护拆装都更便捷。

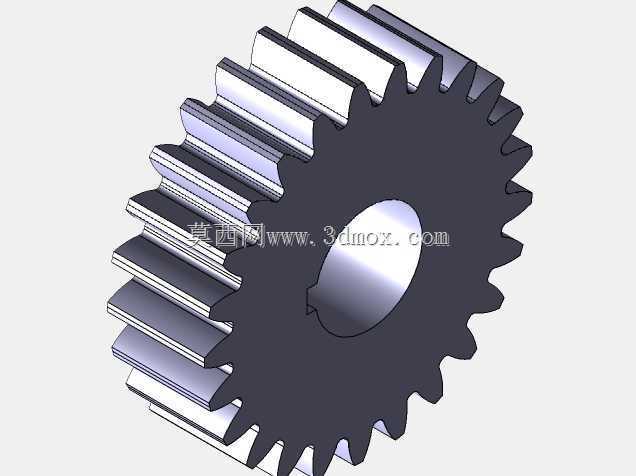

　　建模过程中齿形轮廓严格按照渐开线生成逻辑构建，先以分度圆为基准确定齿厚与齿槽宽的均分尺寸，齿顶高取1倍模数、齿根高取1.25倍模数，齿根位置预留标准径向间隙，避免配对齿轮啮合时齿顶与齿根发生刚性磕碰。25齿的齿数选取避开了根切临界齿数，不需要进行齿形变位修正，就能保证渐开线齿廓完整，啮合时重合度处于合理区间，传动过程中不会出现卡死、冲击异响的问题。齿轮中心开设贯通安装孔，孔壁设置键槽结构，装配时通过平键和转轴实现周向固定，传递扭矩时不会出现齿轮和轴相对打滑的情况；齿轮两端面保持平行且与内孔轴线垂直，装配后端面跳动量可以控制在常规传动允许的公差范围内，高速运转时不会出现额外的偏摆振动。

　　从安装边界维度考量，齿轮的外径由齿顶圆直径决定，也就是模数乘以齿数加2的计算结果，整体径向轮廓尺寸规整，齿顶圆周没有突出异形结构，在传动箱内部布置时，只需要保证配对齿轮的中心距等于两轮分度圆半径之和，就能获得标准齿侧间隙，既不会因为间隙过大产生换向冲击，也不会因为间隙过小出现运转卡滞、齿面磨损加剧的问题。齿轮的轴向宽度按照常规齿宽系数设计，齿面接触面积足以承担额定工况下的接触应力，齿根部位的过渡圆角做了圆滑处理，大幅降低齿根位置的应力集中系数，在频繁启停、正反转切换的工况下，不容易出现齿根疲劳断裂的失效问题。

　　在设备实际选型匹配阶段，这类直齿轮可以和同模数、同压力角的任意齿数直齿轮配对使用，通过不同齿数比就能实现预设的减速或者增速传动比，不需要定制特殊齿形零件，备件替换的通用性很强。日常运维过程中，齿面的磨损状态可以直接通过目视或者齿厚卡尺检测，当齿面磨损量超过允许阈值时直接单件更换即可，不需要成对替换整套传动组件。相较于蜗轮蜗杆、同步带轮等其他传动零件，这款直齿轮的传动效率更高，长期运转的功率损耗更低，对润滑条件的适应性也更强，采用普通工业齿轮油飞溅润滑就能满足齿面的减磨散热需求，在常温、无强腐蚀的常规工业环境下可以长期稳定运行。建模时所有特征均采用参数化逻辑搭建，修改模数、齿数、齿宽或者内孔直径参数就能快速衍生出同系列不同规格的直齿轮模型，能够直接对接后续的工程图导出、啮合干涉校验以及装配仿真流程，结构设计人员不需要重复绘制齿廓曲线，就能快速完成整套传动机构的布局设计。
