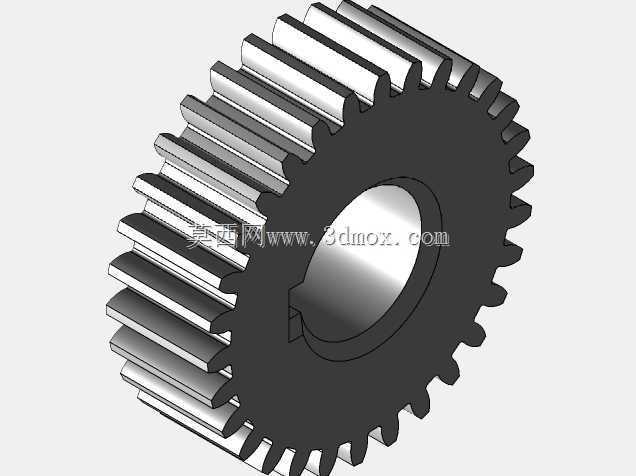

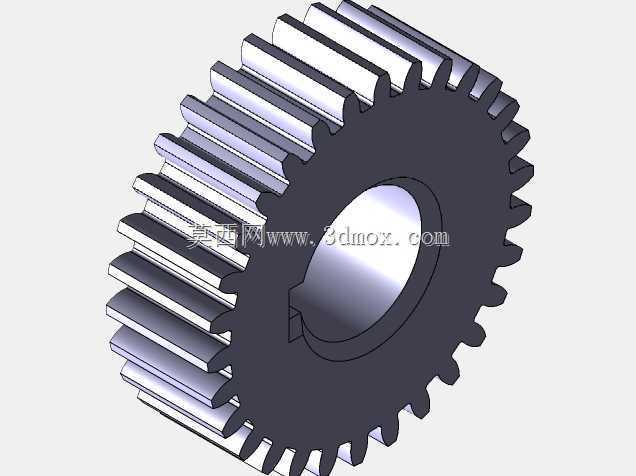

直齿圆柱齿轮是平行轴传动系统中最基础、使用频率最高的动力传递零件,这一模型完整呈现了轮齿、轮缘、腹板、轮毂与中心键槽的典型结构,可用于减速箱、变速器、输送设备、机床进给机构以及小型动力装置的方案布置。齿轮在设备中的核心作用,是把一根轴的旋转运动和扭矩稳定传递给另一根平行轴,同时通过齿数配比改变输出转速与转矩。与斜齿轮相比,直齿圆柱齿轮沿轴向没有附加分力,轴承支承布置更简单,加工、检验和装配门槛较低,特别适合中低速、载荷方向明确、维护空间有限的传动部位。

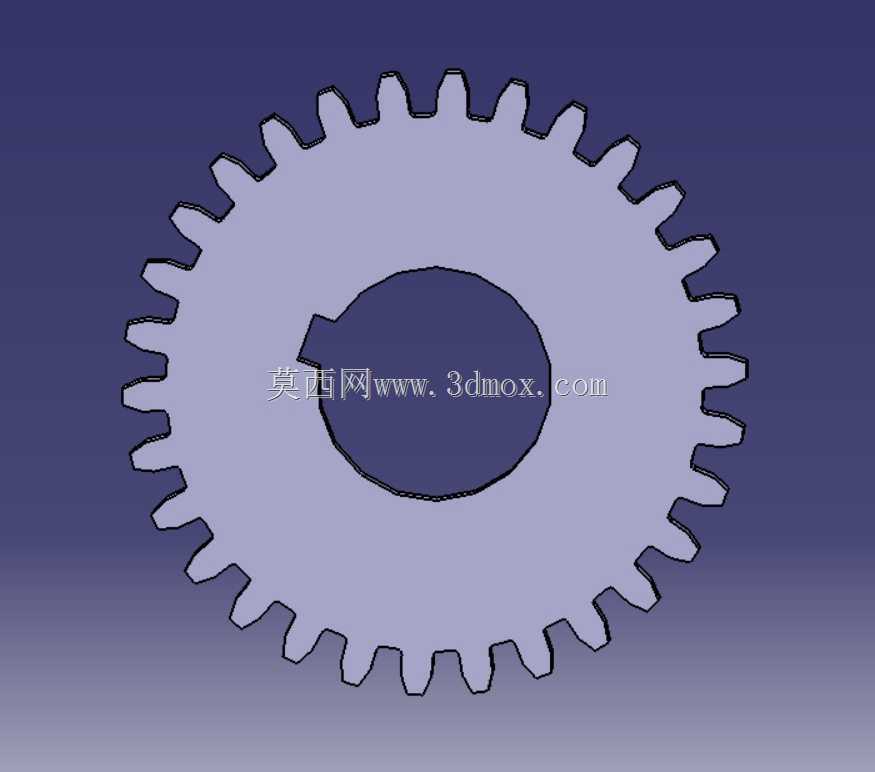

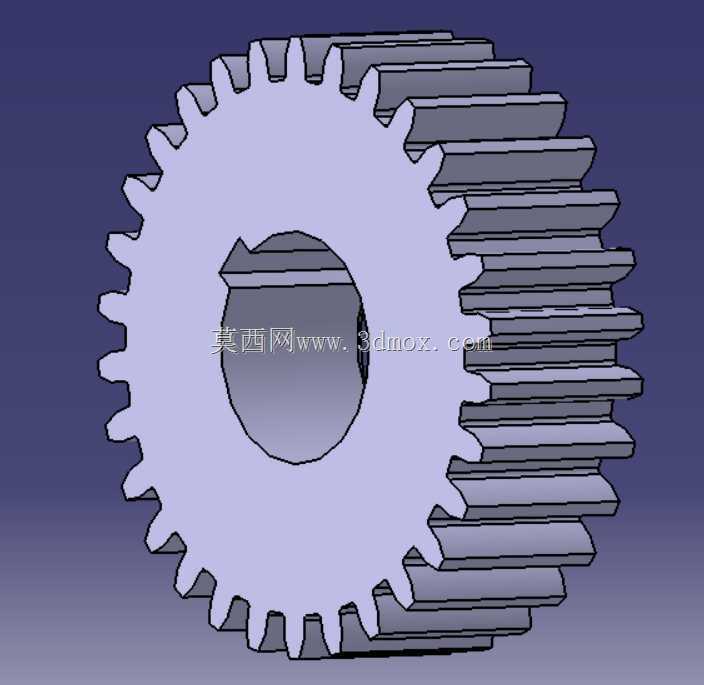

从结构上看,轮齿分布在轮缘外侧,齿向与齿轮轴线平行,啮合时接触线沿齿宽方向同时进入和退出。这种几何关系使传动直观、轴向尺寸紧凑,但在高速工况下容易产生啮合冲击和噪声,因此设计时通常需要控制齿面粗糙度、齿形精度和侧隙。模型中的齿廓采用渐开线齿形思路,齿顶圆、齿根圆和分度圆之间保持明确的径向层次;齿顶留有合理厚度,齿根通过过渡圆角降低应力集中,避免反复承载时在根部萌生裂纹。轮缘与轮毂之间采用盘式腹板连接,既减轻整体重量,又保留足够的刚性,使齿轮在传递扭矩时不致因腹板过薄而产生明显挠曲。

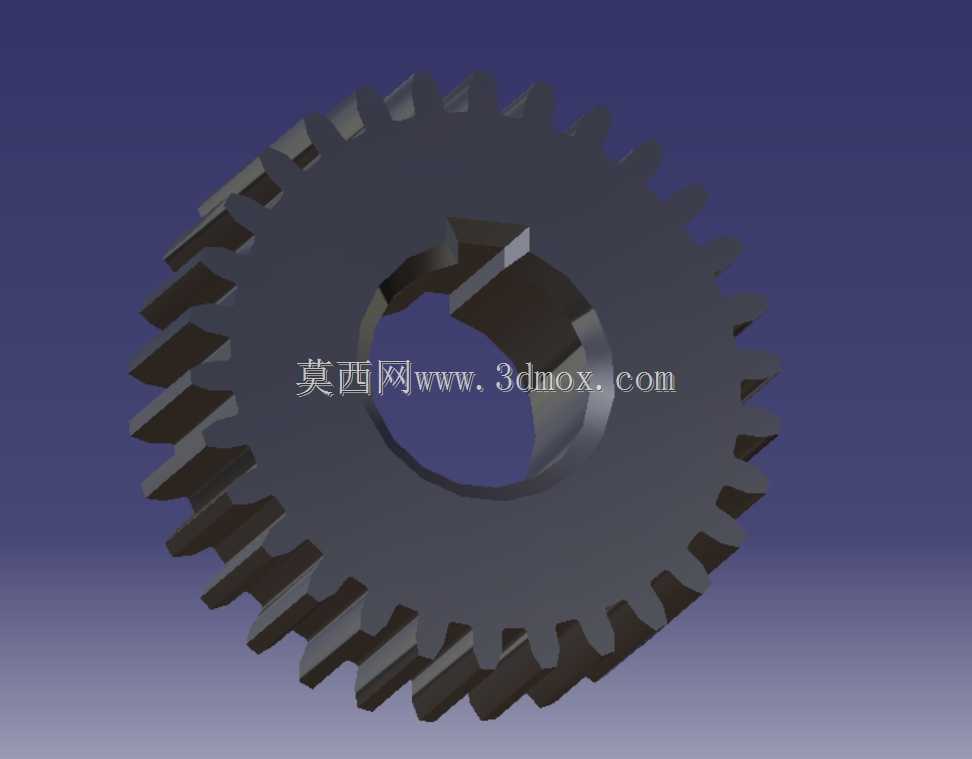

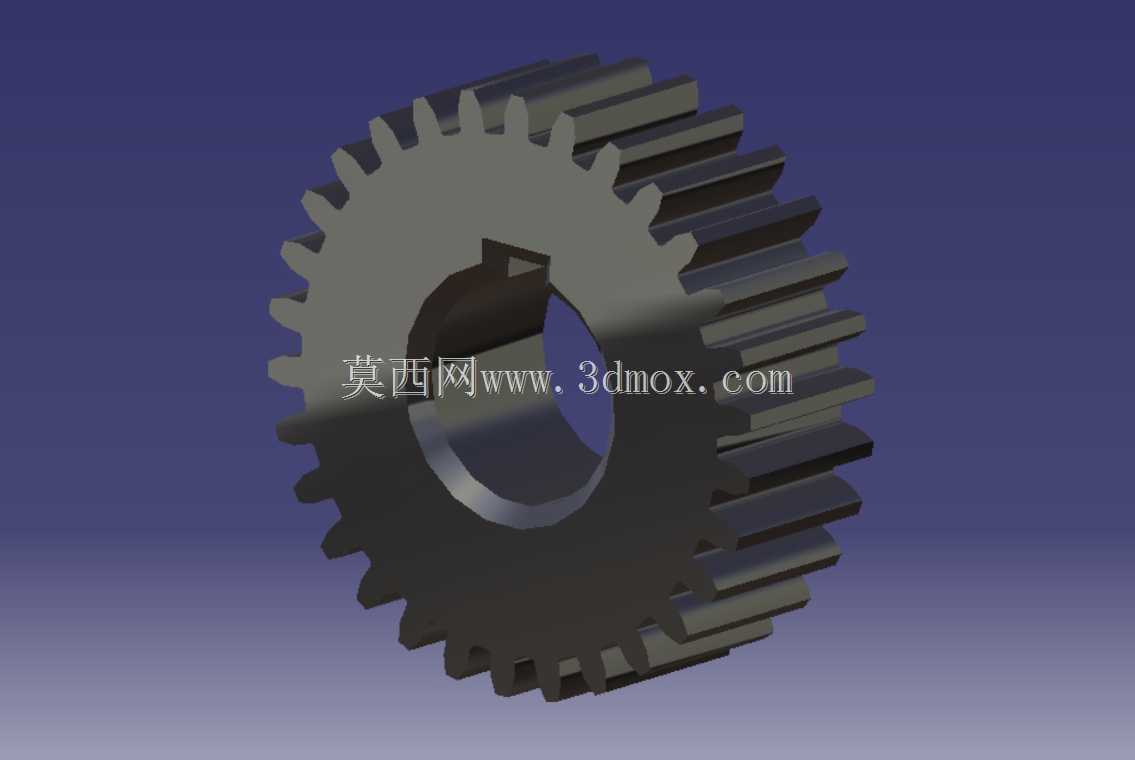

中心孔是齿轮与轴配合的关键边界。模型内孔表面设置键槽,说明该齿轮依靠普通平键实现周向固定。装配时,齿轮穿过轴颈,键嵌入轴与轮毂之间的键槽内,扭矩通过键侧面和轮毂接触面传递。轮毂长度相对齿宽有一定延伸,能够增加与轴的配合长度,改善支承稳定性,并减少齿轮在轴上偏摆的可能。实际选型时,需要根据轴径、传递转矩、载荷波动和启停频率校核键连接的挤压强度,同时确定孔与轴采用过渡配合或小间隙配合,兼顾定心精度与装拆便利性。
外形尺寸方面,这类齿轮的安装边界主要由齿顶圆直径、齿宽、轮毂外径、总厚度和内孔直径决定。齿顶圆决定齿轮在箱体内旋转时所需的径向空间,设计箱体或护罩时不能只按分度圆估算,还要预留齿顶与内壁之间的安全间隙;齿宽影响啮合承载能力和轴向占位,齿宽过小会使单位齿长载荷增大,过宽则可能因轴的弯曲变形造成齿向载荷分布不均。轮毂外径和长度关系到腹板过渡区强度,也影响相邻零件的布置;中心孔与键槽尺寸则必须与相配轴保持一致,否则无法实现可靠安装。
设计思路上,直齿轮并不是单纯把齿形阵列到圆盘上,而是要同时满足啮合、支承、固定和加工四个方面。齿数选择会影响传动比、单齿受力和根切风险;模数决定齿的大小,也直接关联齿顶圆、齿厚和抗弯能力;压力角影响齿形强度与啮合压力方向;齿宽系数则需要结合轴系刚度确定。若用于开式传动,粉尘和润滑条件较差,齿面磨损会更明显,通常要保留更充裕的磨损裕量;若用于闭式齿轮箱,则可通过油浴或飞溅润滑改善齿面接触状态,并严格控制中心距和侧隙。
在实际设备中,这类齿轮常见于动力输入轴与中间轴之间、主轴进给机构、包装机械传动箱、农业装备以及简易减速装置。它可以与同模数直齿轮啮合,也可以与齿条组合,把旋转运动转换为直线运动。安装时需保证两轴平行、齿宽对齐、中心距准确;若轴系存在角度偏差,轮齿会出现端部接触,局部载荷急剧升高。维护过程中,齿面磨损、键槽压溃、轮毂松动和内孔跑圈是常见失效形式,因此三维建模阶段就应把倒角、退刀空间、润滑路径和装配方向考虑清楚。该模型结构清晰,齿部、腹板、轮毂和键槽关系明确,适合用于平行轴齿轮传动的结构展示、装配干涉检查以及机械原理方案验证。
