模数2.5螺旋角20度斜齿圆柱齿轮

　　斜齿圆柱齿轮是平行轴传动系统里应用极广的一类基础零件，相比直齿轮，它在啮合过程中齿面是逐步进入又逐步退出接触的，重合度更大，运转时冲击、振动和噪声都明显降低，承载能力也更平稳。这套参数取模数2.5、螺旋角20度，属于中等载荷工况下比较常见的规格，齿向沿轴向倾斜形成螺旋线，啮合时同时参与接触的轮齿对数更多，适合转速较高、要求传动连续平顺的场合。

　　从实际设备用途看，这类齿轮大量出现在减速器、变速箱、机床进给箱、输送设备驱动端以及各类需要降速增扭的传动箱内部。它的核心作用是在两根平行轴之间传递运动和动力，通过齿数配比改变转速与扭矩。斜齿的渐进啮合特性，让它在启停频繁、负载波动或连续高速运转时，齿面受力不会像直齿那样突然全齿宽撞击，因此在对噪声和寿命敏感的设备中往往优先选用。需要留意的是，斜齿轮啮合会产生轴向分力，螺旋角越大轴向力越明显，选型和布置轴承时必须成对考虑止推能力，或采用左右旋配对的方式抵消部分轴向载荷。

　　设计思路上，先确定模数与齿数，模数2.5决定了轮齿的基本大小和抗弯承载基础，齿厚、齿高都围绕标准齿制展开。螺旋角20度是兼顾平稳性与轴向力的折中取值，角度过小则斜齿优势不明显，过大则轴向推力显著增加。建模时齿廓端面遵循渐开线成形规律，再沿螺旋方向扫掠形成连续齿面，齿顶圆、齿根圆、分度圆之间的关系需要严格对应，保证啮合时齿侧间隙合理、不根切也不干涉。中心孔与键槽是动力输入输出的关键接口，内孔与轴采用配合定位，键槽传递扭矩，其宽度、深度和位置公差直接影响装配后的对中精度与运转稳定性。

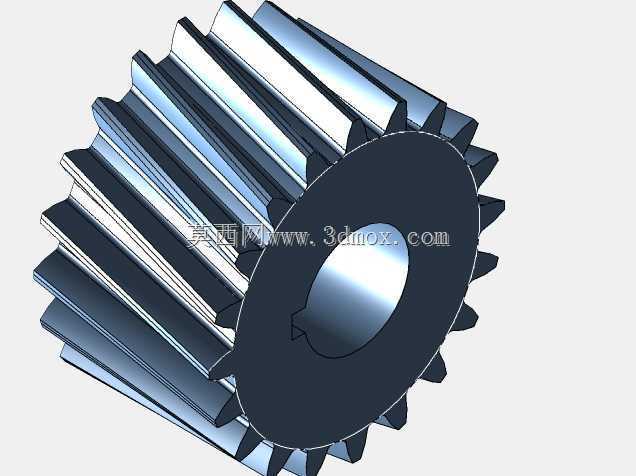

　　外形与安装边界方面，齿轮整体为带轮毂的圆柱结构，轮齿沿外圆均匀分布，端面设有中心通孔和键槽，齿宽方向给出足够的啮合接触长度。装配时需保证两轴平行度和中心距精度，中心距偏差会直接改变齿侧间隙，过小容易卡滞发热，过大则冲击噪声上升、反向空程增大。齿宽两端的边缘在啮合导入导出时接触状态变化较快，加工和装配中要避免毛刺与磕碰。轴向定位通常依靠轴肩、挡圈或套筒固定，防止齿轮在轴向力作用下窜动。

　　从建模从业者角度看，这类零件的难点不在外形复杂，而在齿面几何的准确表达与可制造性核对。渐开线齿廓、螺旋线导程、齿根过渡圆角都要符合加工逻辑，齿根处若过渡过于尖锐会形成应力集中，热处理和重载下容易萌生裂纹。模型完成后应重点核对齿顶是否变尖、根切是否超限、配对齿轮啮合是否干涉，以及内孔键槽与齿圈的同轴关系。润滑方面，斜齿啮合面相对滑动速度沿齿向存在分量，油膜形成条件较好，但仍需保证箱体内润滑油能充分到达啮合区，避免高速下齿面胶合与磨损。

　　在结构设计与设备选型中，这类齿轮往往不是孤立存在的，它要和轴、轴承、箱体、密封以及配对齿轮共同构成传动链。齿轮的材料、热处理硬度、齿面精度等级需要根据载荷、转速和寿命要求匹配，三维模型则为干涉检查、装配模拟、工程图出图和后续加工提供统一几何依据。把齿形参数、安装接口和受力边界理清楚，才能让这枚斜齿轮在实际传动箱里既装得上，也跑得稳、传得准。
