传动用高精度斜齿圆柱齿轮结构

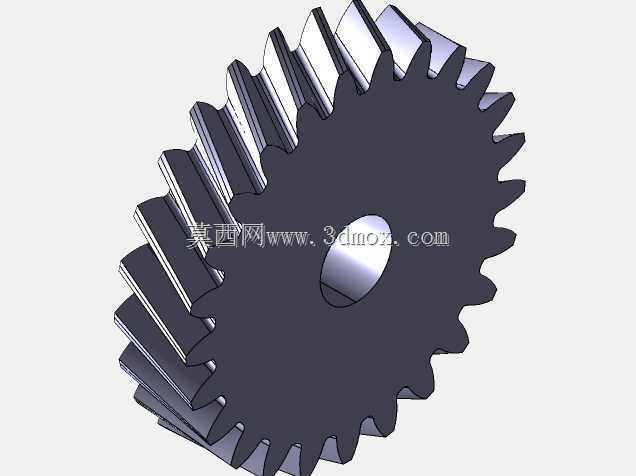

　　在常规平行轴动力传递场景里，直齿轮沿齿宽同时进入啮合，冲击、振动和噪声随线速度升高会被快速放大，而斜齿圆柱齿轮通过轮齿相对轴线倾斜一个螺旋角，让轮齿从一端逐步接触、逐步退出，啮合过程的平顺性显著提升，这也是中高速变速器、减速箱、动力输出单元大量选用斜齿轮的核心原因。这套斜齿轮三维结构围绕平行轴重载传动需求搭建，齿部采用渐开线斜齿构型，轮齿沿圆柱面连续螺旋排布，啮合重合度远高于同参数直齿轮，多齿同时承载的特性可以把输入扭矩分散到更多接触齿面上，既降低单齿接触应力，也能缓冲转速波动带来的瞬时冲击。从实际装机边界来看，齿轮中心为贯通式安装孔，可直接与传动轴形成配合，孔位与齿顶圆、齿根圆保持同轴，装配后径向跳动控制在传动允许范围内；

　　齿宽方向覆盖完整螺旋扫掠路径，两端齿面随螺旋角自然收束，没有多余凸缘或异形结构，轴向占用空间紧凑，能够直接嵌入现有减速箱的齿轮腔，不需要额外改动箱体侧壁的避让轮廓。设计过程中首先要锁定的是法向模数、齿数与螺旋角三个核心参数：模数决定齿厚与抗弯承载基数，齿数影响传动比匹配与运转平稳性，螺旋角则需要在轴向力与重合度之间取平衡——螺旋角越大，啮合重合度越高、传动越平稳，但工作时产生的轴向分力也会同步增大，必须配套对应承载能力的角接触轴承或圆锥滚子轴承来抵消轴向载荷，这也是斜齿轮传动布局中轴承选型不能沿用直齿轮方案的关键原因。齿面造型沿螺旋导程逐齿阵列，渐开线齿廓从齿根圆角平滑过渡到齿顶，齿根处保留合理圆角半径，

　　避免热处理和重载工况下在齿根位置出现应力集中开裂；轮齿两侧齿面对称分布，支持正反转双向传递扭矩，转向切换时啮合侧隙保持均匀，不会出现单向受力偏磨。在设备用途层面，这类斜齿轮既可以成对组成平行轴斜齿轮减速副，用于工业输送机、机床主轴进给、自动化生产线动力传输，也可以和直齿轮、锥齿轮组合构成多级变速器，在需要调整转速与扭矩匹配关系的动力单元中承担核心变速功能；当两根传动轴呈垂直交错布置时，配对的斜齿轮还可通过螺旋角匹配实现90度交错轴传动，完成动力传递方向的转向调整。建模时齿部螺旋扫掠路径需要严格贴合分度圆柱导程，保证每一个轮齿的螺旋角一致性，阵列后齿距误差控制在几何公差允许区间，中心安装孔的孔径、键槽位置可根据实际轴系配合需求调整，

　　齿顶圆外径与箱体内壁预留安全间隙，避免运转过程中齿顶与箱体发生刮擦。相较于直齿轮，斜齿轮的啮合冲击更小，适合中高转速工况，磨损分布更均匀，使用寿命更长，但结构设计阶段必须同步核算轴向力大小，在轴系两端布置可承受轴向载荷的支承部件，箱体轴承位的结构强度也要匹配轴向分力带来的附加载荷。整个齿轮结构没有冗余装饰特征，所有几何特征都服务于传动承载、装配定位与运转避让，齿面、安装孔、端面的尺寸链完全围绕实际装配逻辑搭建，可直接用于传动方案校核、干涉检查与装配模拟，帮助结构工程师在箱体内完成轴系排布、轴承选型与润滑空间预留，提前验证齿轮啮合侧隙、安装距与周边零件的空间兼容性。
