内六角驱动圆柱头限位紧固螺栓

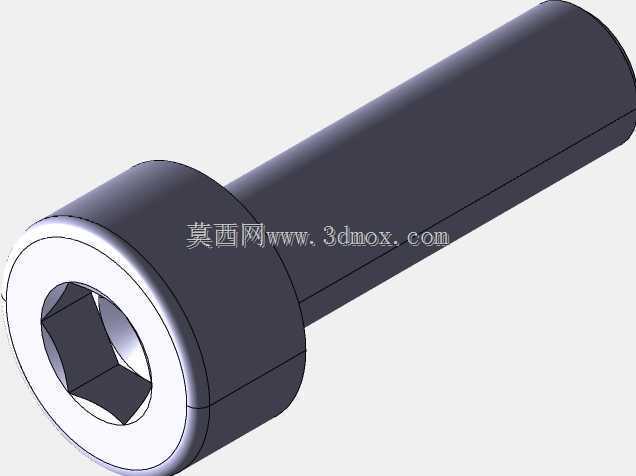

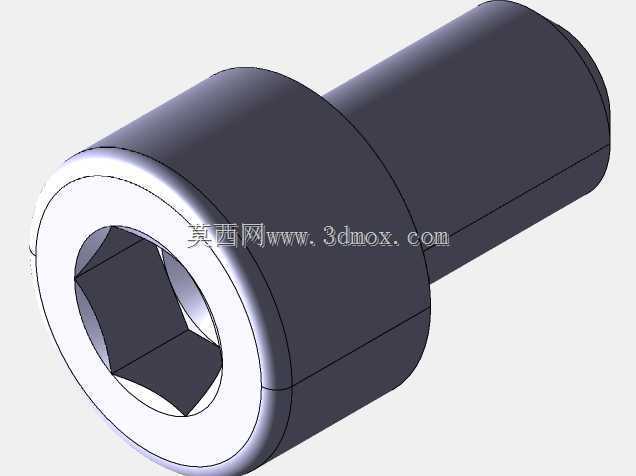

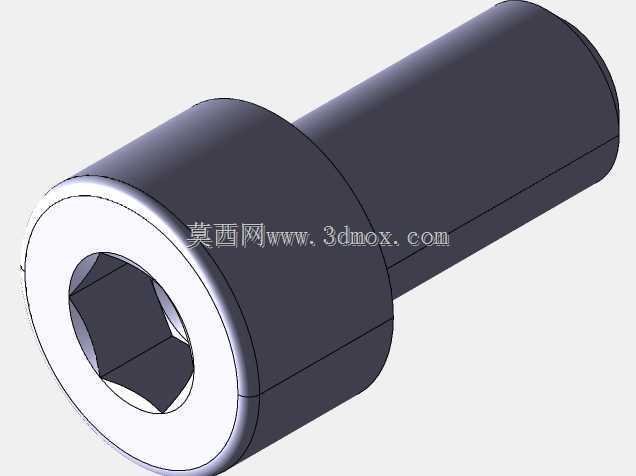

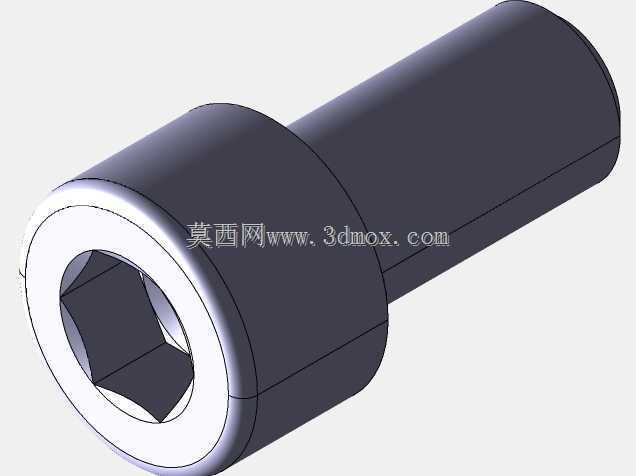

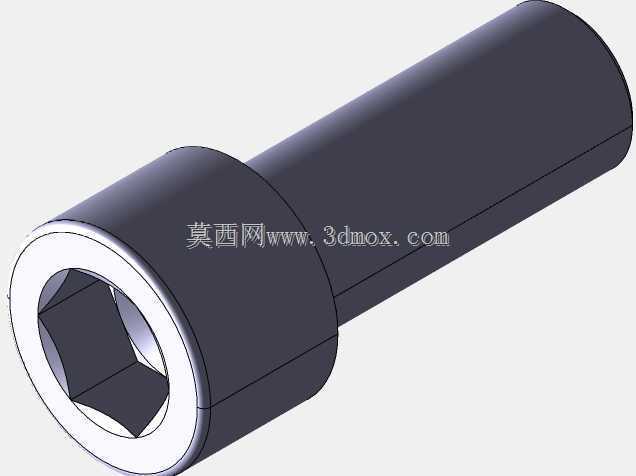

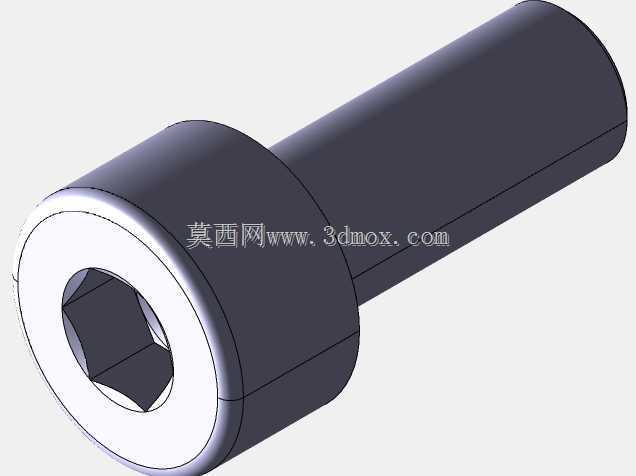

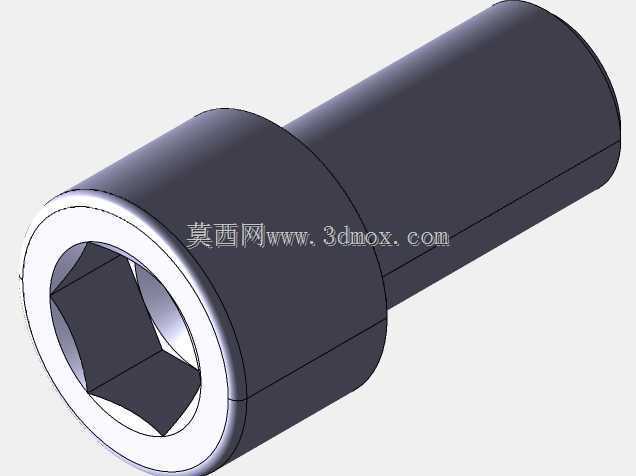

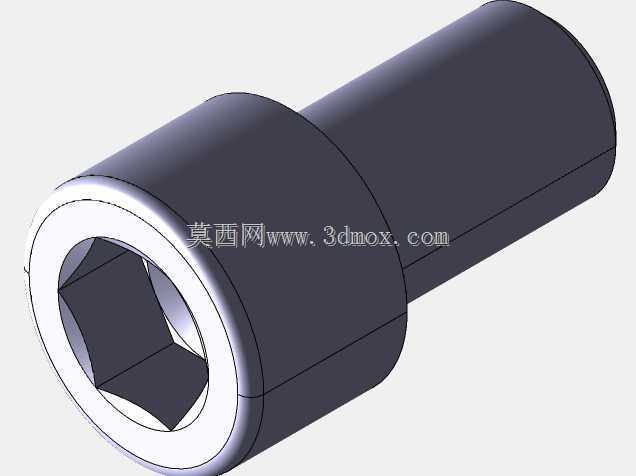

　　这款内六角驱动圆柱头带肩螺栓的三维结构，面向紧凑装配空间里需要可控拧紧力矩、同时要求轴向定位端面的连接场景搭建。日常在自动化线体的治具安装板、伺服模组的限位挡块、小型工装夹具的快换压板以及电子设备内部钣金支架叠层固定中，这类带轴肩的内六角紧固件使用频率很高：普通外六角螺栓需要预留扳手环绕空间，在密集排布的阀岛、走线槽旁往往没有操作余量，而内六角驱动仅需沿螺栓轴向伸入扳手，侧向占用空间极小，轴肩部分又能额外承担径向定位作用，让被连接件的安装孔不需要额外做定位销配合，就能保证重复装拆后的位置一致性。

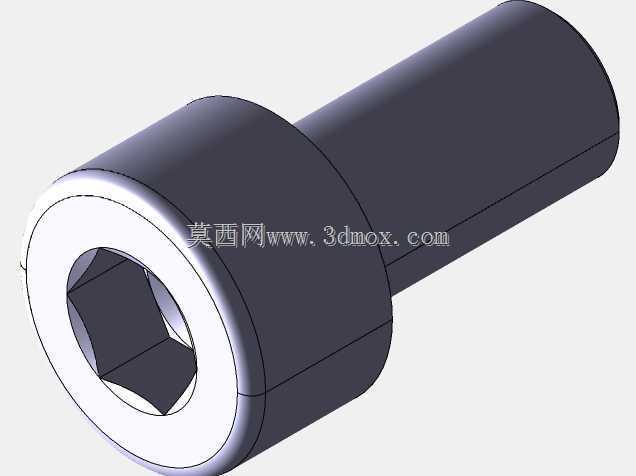

　　从结构细节来看，模型完整还原了大直径圆柱头部、同轴延伸的定位轴肩以及末端外螺纹杆段三个核心部分：头部端面加工出标准深度的内六角凹坑，凹坑底部保留足够壁厚避免拧紧时头部被扳手撑裂，头部外圆与轴肩端面采用直角过渡而非圆滑倒角，这个端面就是实际承载轴向压紧力的贴合面，装配时该面完全压合在被连接件的沉孔底面或者工件表面，压紧力分布均匀，不会像半圆头螺钉那样出现线接触压痕。轴肩段的外径小于头部直径、大于螺纹大径，装配时轴肩直接穿入被连接件的预制光孔，二者采用小间隙配合，既可以在拧螺纹前提前穿入定位，防止两片对齐的板材在拧入过程中发生错位，又能承受一定的横向剪切载荷，在振动较大的工况下避免螺纹杆直接受剪发生滑牙。

　　建模过程中首先以螺栓整体轴线为旋转中心，绘制半剖面轮廓执行回转命令生成主体毛坯，随后在头部端面绘制内六角正六边形草图，拉伸切除出驱动凹坑，凹坑的六个棱边做了微小的清根圆角处理，和实际量产紧固件的冷镦成型工艺特征保持一致——冷镦加工时内六角冲头无法做出绝对尖锐的内角，预留小圆角反而能分散应力，避免扳手长期受力后棱边崩裂。螺纹段部分没有做夸张的全牙型细节渲染，而是保留了光杆基准面加示意螺纹线的表达，在整机装配做干涉检查时，这种处理既能准确判定螺纹大径的占用边界，又不会因为细碎牙型占用过多运算资源，符合机械设计阶段三维建模的实用习惯。

　　尺寸边界方面，头部外径设计为螺纹公称直径的1.5倍左右，这个比例是内六角圆柱头螺钉的通用工程规范，既保证头部有足够的承压面积，又不会因为头部过大挤占相邻零件的安装空间；头部高度约为螺纹公称直径的0.8倍，内六角凹坑深度占头部高度的七成左右，保证标准内六角扳手可以完全插入，不会出现打滑脱槽的问题。轴肩段的长度根据被连接件的总叠层厚度设定，装配后轴肩末端刚好抵达螺纹啮合段的起始位置，螺纹拧入基体的有效啮合长度保留1.5到2倍公称直径，对于钢制基体可以获得足够的预紧力，铝合金基体则可以适当加深啮合深度避免螺纹滑丝。

　　实际选型使用时，这类带肩内六角螺栓尤其适合需要频繁拆卸的工装工位：普通螺钉多次拧入拧出后，被连接件的光孔容易被螺杆蹭出毛刺，而轴肩的导向作用可以让装拆过程始终保持同轴，不会刮伤安装孔内壁。在有侧向冲击的设备上，轴肩与光孔的配合可以承担绝大部分横向载荷，螺纹部分只负责提供轴向预紧力，大幅降低螺纹发生疲劳松动的概率，不需要额外加装防松垫圈就能满足多数工业场景的可靠性要求。模型的各段同轴度、端面垂直度都按照紧固件通用公差设定，导入装配体后可以直接完成配合约束，模拟螺栓穿入、拧紧的完整装配流程，也可以基于该模型派生不同长度规格的系列件，搭建企业内部的标准紧固件库。
