气动式乒乓球发射装置创意设计

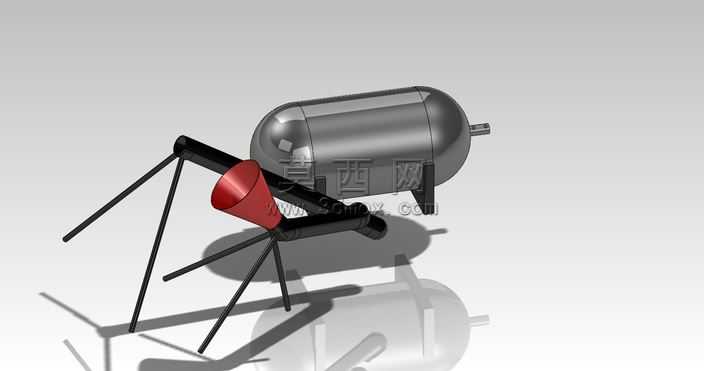

本作品为工程课程项目设计的气动乒乓球发射装置，整体采用三维建模软件完成全参数化设计，通过精细化的渲染呈现出清晰的结构质感与视觉效果。建模过程中首先对装置的功能逻辑进行拆解，将整体结构划分为储气单元、发射执行单元、支撑固定单元三个核心模块，储气单元采用卧式圆柱形罐体结构，建模时通过回转特征生成罐体主体，对罐体端部的封头、侧方的气嘴接口进行细节化处理，赋予金属哑光材质模拟真实压力容器的质感，罐体表面添加细微的磨砂纹理与环境反射效果，提升渲染真实度。发射执行单元以红色的发射筒为核心，建模时通过拉伸与拔模特征构建锥形发射通道，内部预留乒乓球的容纳空间，与罐体之间通过黑色的连接管路实现气路连通，管路采用扫掠特征生成，添加管接头的细节结构，材质设置为硬质工程塑料，与金属罐体形成材质对比。支撑单元采用多支腿的仿生式支架结构，每根支腿通过杆类特征建模，底部做平切处理保证放置稳定性，支腿与主体框架之间采用铰接式的连接结构，建模时还原了连接节点的装配关系，支架整体赋予黑色哑光塑料材质，与红色发射筒形成鲜明的视觉区分。设计思路上以实现5米距离无接触发射乒乓球为核心目标，简化整体结构降低加工难度，通过气动原理提供发射动力，无需复杂的电控结构即可实现趣味发射功能。渲染阶段采用柔和的影棚布光，在装置下方投射出清晰的软阴影，背景采用浅灰色渐变突出主体结构，对不同部件的材质粗糙度、反射率进行反复调试，让金属罐体的冷硬质感、塑料部件的温润质感都得到准确呈现，整体模型装配关系清晰，各部件之间无干涉问题，既满足课程设计的功能要求，也通过简洁有趣的造型提升了作品的趣味性，适合作为机械结构入门设计的参考案例，完整还原了从功能需求到三维建模、材质渲染、结构验证的全设计流程。
