带肋骨螺钉凸台的汽车内饰卡扣件

　　这类带肋骨与螺钉凸台的折弯塑料件，常见于车门内护板、仪表板侧饰板、立柱饰板或门槛饰板的装配边界，主要承担饰板与钣金支架之间的定位、卡扣承托、螺钉锁紧和局部加强作用。它不是外露装饰面，而是藏在饰板背面的功能结构，因此设计重点不在外观纹理，而在装配可靠性、脱模可行性、壁厚均匀性以及与周边零件的间隙控制。

　　从实际装车场景看，该件通常贴附在注塑饰板的背面或边缘，一侧通过折弯包覆形态与饰板轮廓贴合，另一侧通过螺钉凸台、卡扣槽或加强肋骨与车门钣金、塑料支架相连。车辆行驶过程中，门饰板会受到振动、温度循环、装配应力和用户按压影响，背面的小支架如果刚度过低，容易出现螺钉柱开裂、卡扣松动、饰板异响；如果局部材料堆积过多，又会在外观面产生缩痕，甚至导致冷却周期延长和脱模变形。因此，这类结构看似简单，却直接关系到内饰装配质感。

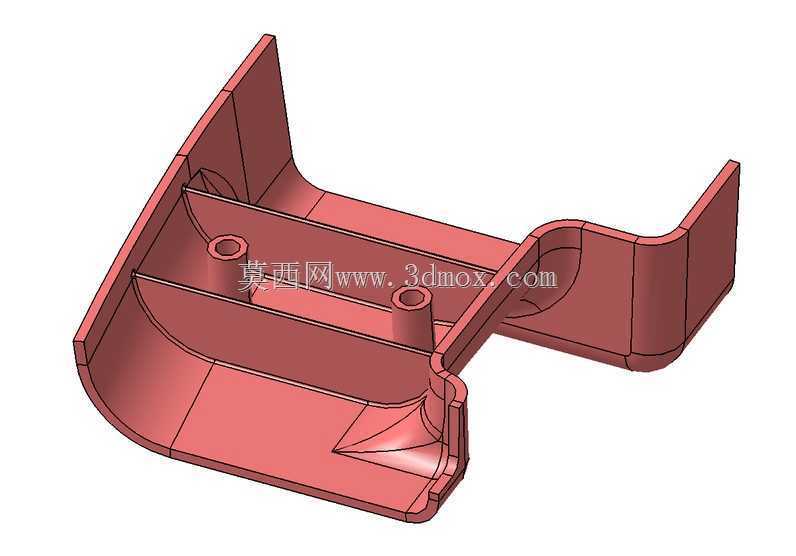

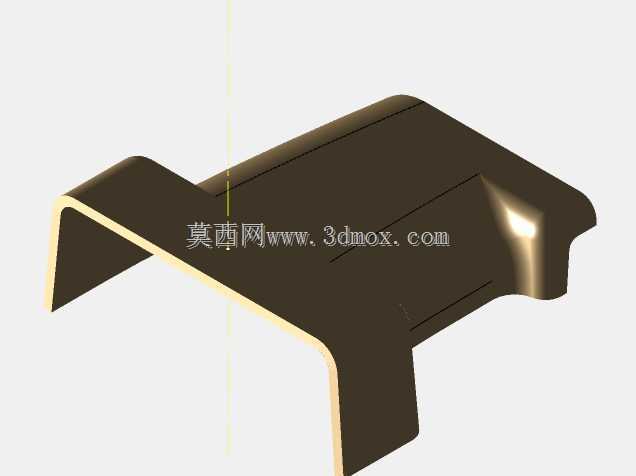

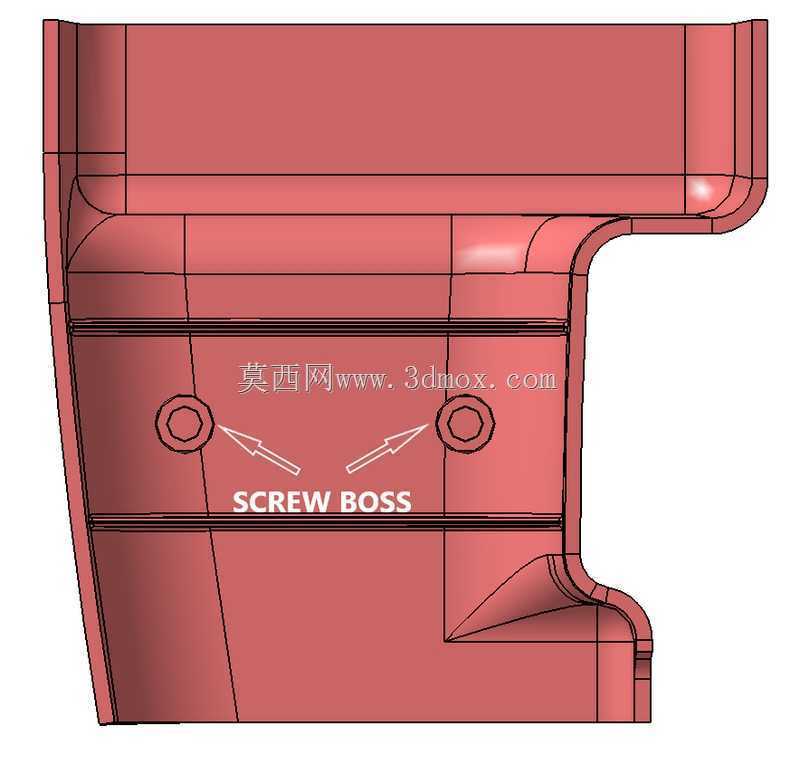

　　外形上，该零件采用近似L形或U形的折弯轮廓，主体壁面沿饰板边界延伸，边缘带有翻边，以提高薄壁状态下的抗弯能力。顶面和侧面分布有凸起的肋骨，肋骨并非随意增加，而是沿受力方向布置：一条肋骨负责把螺钉锁紧力分散到较大壁面，另一条肋骨用于限制卡扣插入后的侧向位移，折弯角附近的加强筋则抑制开模后翘曲。螺钉凸台位于装配力集中区域，凸台根部需要做圆角过渡，避免尖锐根部在螺钉打入或热铆时产生应力集中。

　　设计这类件时，首先要确认安装边界。钣金孔位、饰板背面螺柱位置、相邻线束卡扣和密封条压缩量都会影响零件外形。折弯边不能与车门钣金产生硬干涉，翻边外侧需要预留装配公差，通常在数十分之一毫米到一毫米量级之间根据整车基准链调整。螺钉凸台中心到壁边的距离不能过近，否则锁紧时边缘容易发白开裂；凸台内径、外径和加强肋骨厚度也要与螺钉规格匹配，自攻螺钉连接时尤其要控制导向孔直径，使螺纹能够有效切削塑料而不是撑裂柱体。

　　脱模方向是建模过程中必须提前锁定的条件。该件存在折弯壁、凸台和肋骨，若所有特征都按同一方向成型，侧向凹陷会造成模具无法直接退出。工程上通常先确定主外观面或主安装面的拔模方向，再检查肋骨、凸台、翻边是否存在倒扣。侧壁需要给出足够拔模角，深腔位置取较大角度，浅筋位置可适当减小；凸台内孔与外圆应保持同轴拔模，防止顶出时拉伤。对于无法沿主方向脱模的局部卡扣结构，可以通过滑块、斜顶或镶件实现，但会增加模具复杂度，因此在造型阶段应尽量把倒扣转化为可开模结构。

　　壁厚控制同样关键。主体壁厚应与饰板材料和注塑工艺相匹配，过薄会导致充填困难和强度不足，过厚则带来缩水印和冷却变形。肋骨厚度一般小于主壁厚度，避免在可见面形成明显缩痕；肋骨高度也不宜无限制增加，高而薄的筋条在充填时容易产生困气、短射或弯曲。凸台根部与主壁交接处应采用圆角和渐变过渡，必要时在凸台周围设置减胶区域，让材料流动和冷却更均衡。

　　在三维结构处理中，可先由主安装曲面生成实体壁面，再按装配基准建立螺钉孔中心和卡扣边界。折弯区域不要用简单直角拼接，而应通过连续曲面过渡，使内外圆角半径与壁厚协调。肋骨绘制时应从受力点向刚性较强的边缘延伸，避免出现孤立短筋；凸台周围的筋条要形成力流通道，把螺钉预紧力传到翻边和侧壁，而不是集中在小圆柱根部。完成实体后，需要沿脱模方向检查截面，确认最大间隙、最小壁厚和倒扣位置。

　　Draft分析时，可按颜色区域判断正拔模、负拔模和零拔模面。零拔模面若位于深腔或高摩擦区域，顶出时容易拉伤；负拔模面则意味着需要侧向机构或修改造型。对内饰塑料件而言，外观面即使不直接外露，也不能忽视缩痕风险，因为背面筋位过厚常会反映到饰板A面。分析完成后，应回到截面对肋骨高度、凸台外径、圆角半径和翻边长度进行微调。

　　该结构的价值在于把饰板的装配载荷合理传递到车身或支架上，同时兼顾注塑成型和模具制造。合理的凸台位置能提高螺钉保持力，连续翻边能提升整体刚度，方向正确的肋骨能减少振动变形，而充分拔模和均匀壁厚则保证零件量产稳定。对于从事汽车内饰结构设计的人来说，这类背面小件虽然不显眼，却最能体现装配、材料、模具和整车边界之间的综合平衡。
