格罗特G4002车辆LED转向警示尾灯

　　在商用车、挂车、农用机械和工程车辆的外围信号系统中，圆形警示灯往往承担着比普通乘用灯具更复杂的工况要求。格罗特G4002这类停止/尾随/转弯LED灯，主要用于车辆后部或侧后方，向后方道路使用者传递制动、示宽、尾随照明以及转向意图。它不是单纯的装饰件，而是整车安全法规链路中的末端执行部件，安装位置通常位于车架尾部、栏板后侧、挡泥板支架、拖车角部或拖拉机后配重附近，要求在泥水、碎石、低温、振动和频繁冲洗条件下仍保持稳定可见。

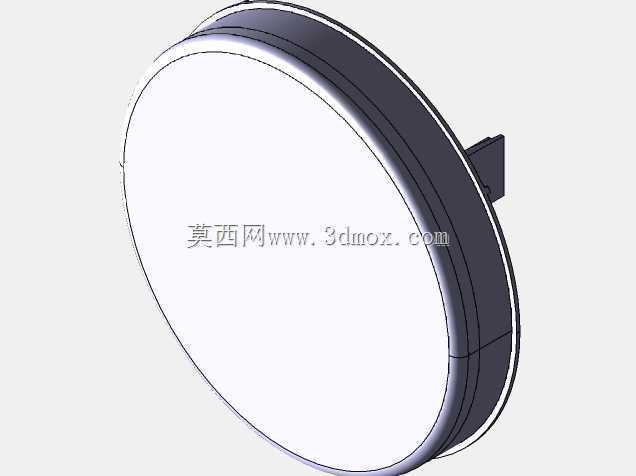

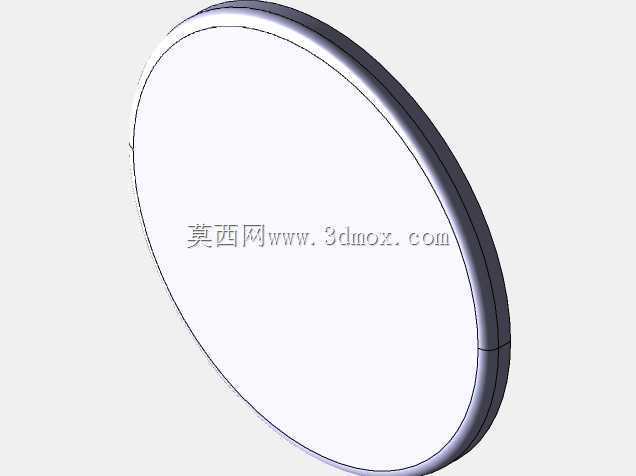

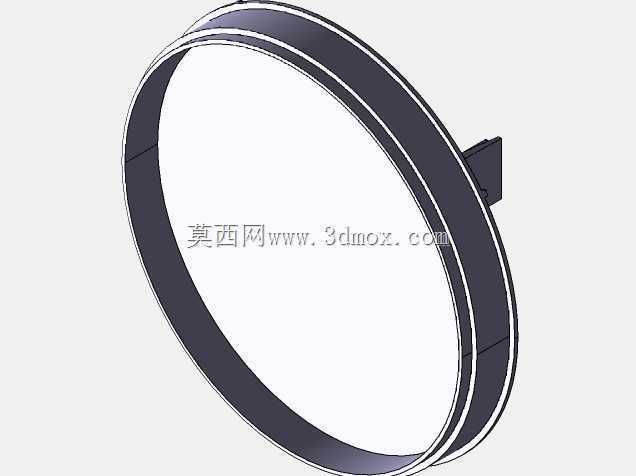

　　从结构建模角度看，该灯具最明显的特征是红色圆形透光面与浅杯状壳体组合。红色透镜区域负责制动和尾部信号的光色输出，外圈壳体形成防护边界，并为灯体与安装面之间提供过渡。模型中透镜边缘与壳体之间的包覆关系需要重点表达：透镜不能简单作为一个平面圆片处理，而应体现出嵌入、压合或卡扣定位的层次，否则在装配评审时会出现密封路径不清、零件干涉或外观分缝不合理的问题。壳体后侧的轮廓则决定了线束引出空间、支架连接方式以及与车身钣金的最小避让距离。

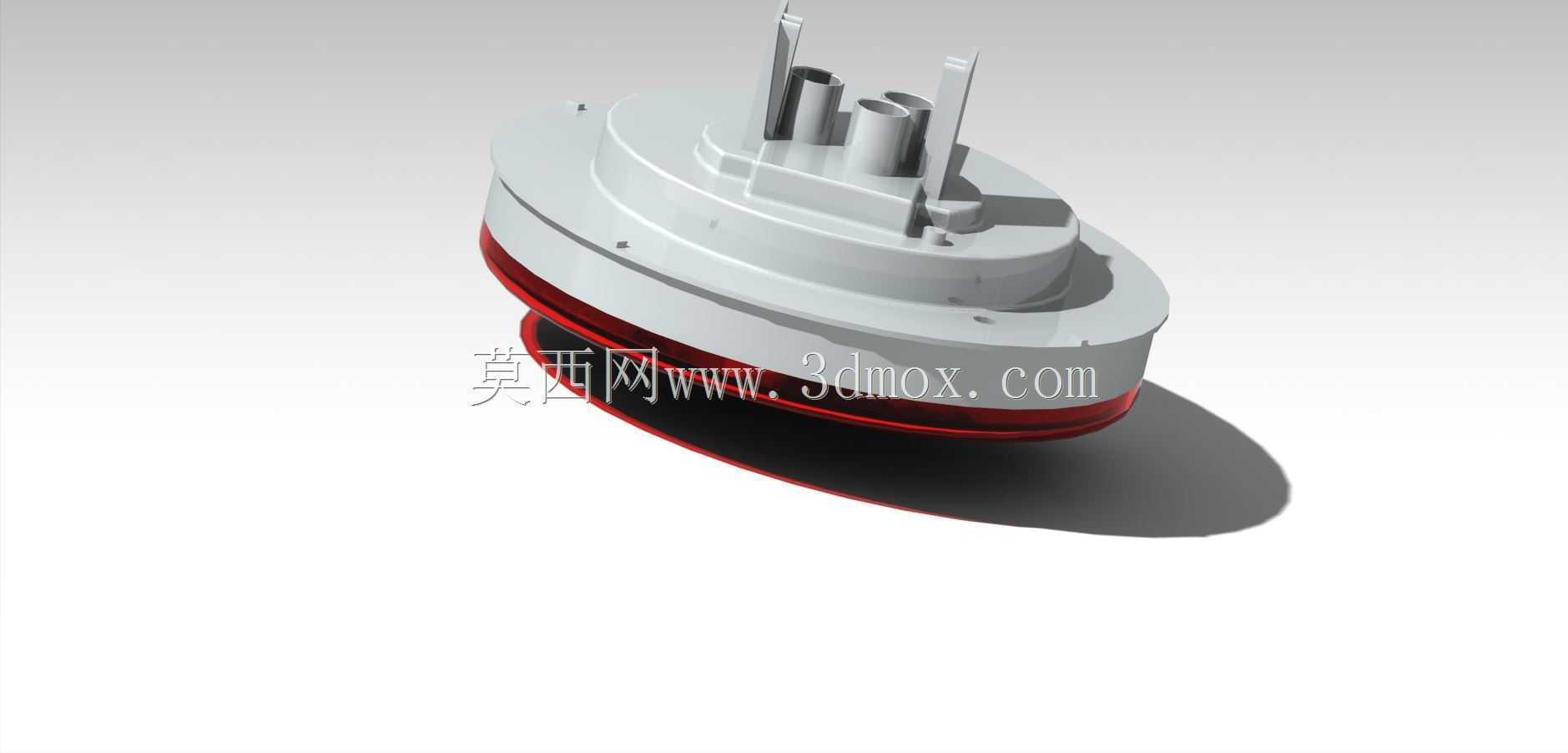

　　实际选型时，灯具的功能复合性很关键。停止灯要求在制动瞬间具有较高亮度，使后车在较远位置识别减速；尾随灯则在夜间行车时保持较低强度的常亮轮廓提示；转弯信号需要以规定频率闪烁，并与车辆转向回路联动。LED光源相比传统白炽灯，在抗振动、启动响应和寿命方面更适合重型车辆，但热管理仍不能忽略。建模时应在透镜后方预留光源板、散热基底和密封腔的合理体积，即使外观模型不展开全部电子件，也要让壳体深度、背部凸台和线束通道符合真实装配逻辑。

　　安装边界方面，圆形灯体适合通过法兰圈、橡胶垫圈、背部螺母或专用支架固定在面板开孔处。若采用面板嵌入式安装，需要在钣金或塑料板上定义开孔直径、壁厚范围、压紧面宽度以及防水垫圈压缩量；若采用支架外挂式安装，则要关注支架孔位、灯体中心线高度、后悬伸出长度和线束弯曲半径。对于拖车和拖拉机这类经常挂接、倒车或靠近农田障碍物的设备，灯体外侧不宜形成尖锐突出点，背部接线也应远离拖拽铰链和翻斗运动区域。

　　设计思路上，这类灯具强调可见性、耐久性和可维护性三者平衡。红色面镜采用大圆弧外形，既能扩大不同角度下的可视范围，也能减少边角积污和碰撞应力集中。壳体外形略带锥度，便于脱模和装配，也让水流、泥污不易长期附着。灯体与安装面之间通常依靠橡胶密封件实现防尘防水，因此三维装配中应体现垫圈的压缩状态，而不是让零件之间仅靠视觉贴合。线束出口处需要保留护套和插头空间，避免车辆行驶中因弯折、拉扯导致断线。

　　在整车布置中，后部信号灯的位置受法规视角和车身结构共同约束。灯心高度不能过低，以免满载、轮胎沉陷或后装挡泥皮遮挡；左右灯间距应满足后部信号识别宽度要求；侧后安装时还要考虑车辆转弯时挂车折叠角，防止灯具在牵引车与挂车相对转动过程中被撞击。对于农用拖拉机，灯具还可能暴露在肥料、粉尘和高压清洗环境中，因此背部腔体、接插件朝向和安装螺钉防腐都需要在结构审查时提前考虑。

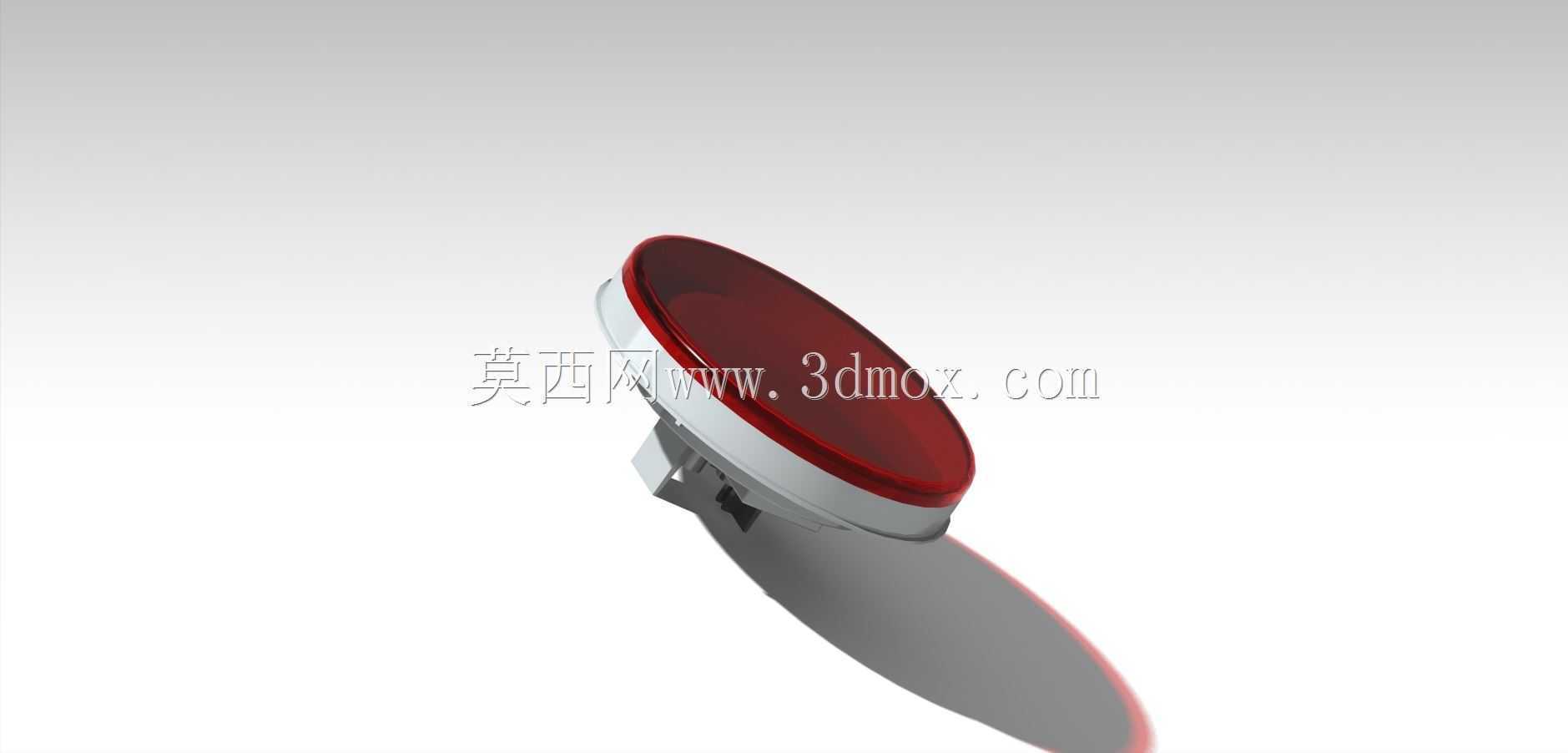

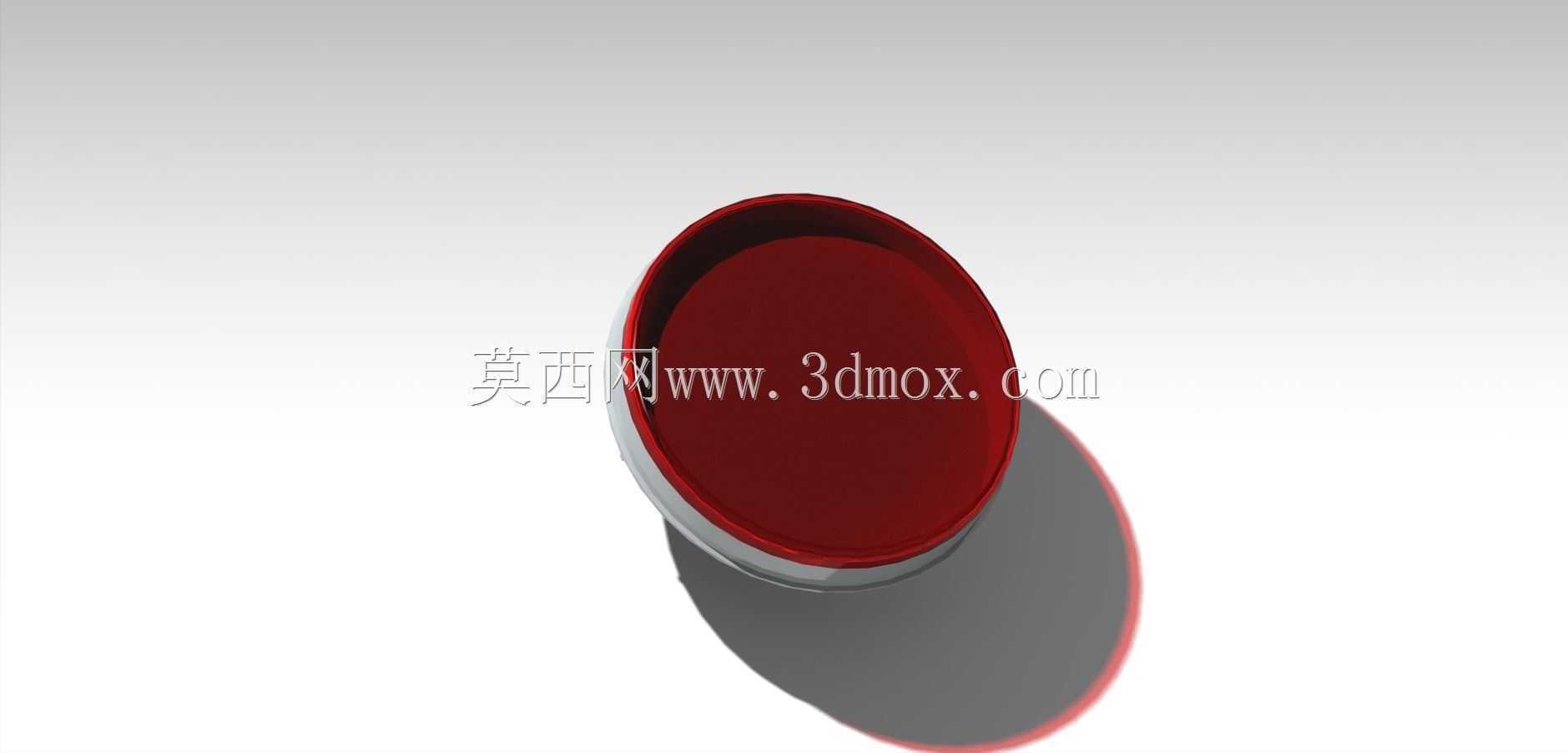

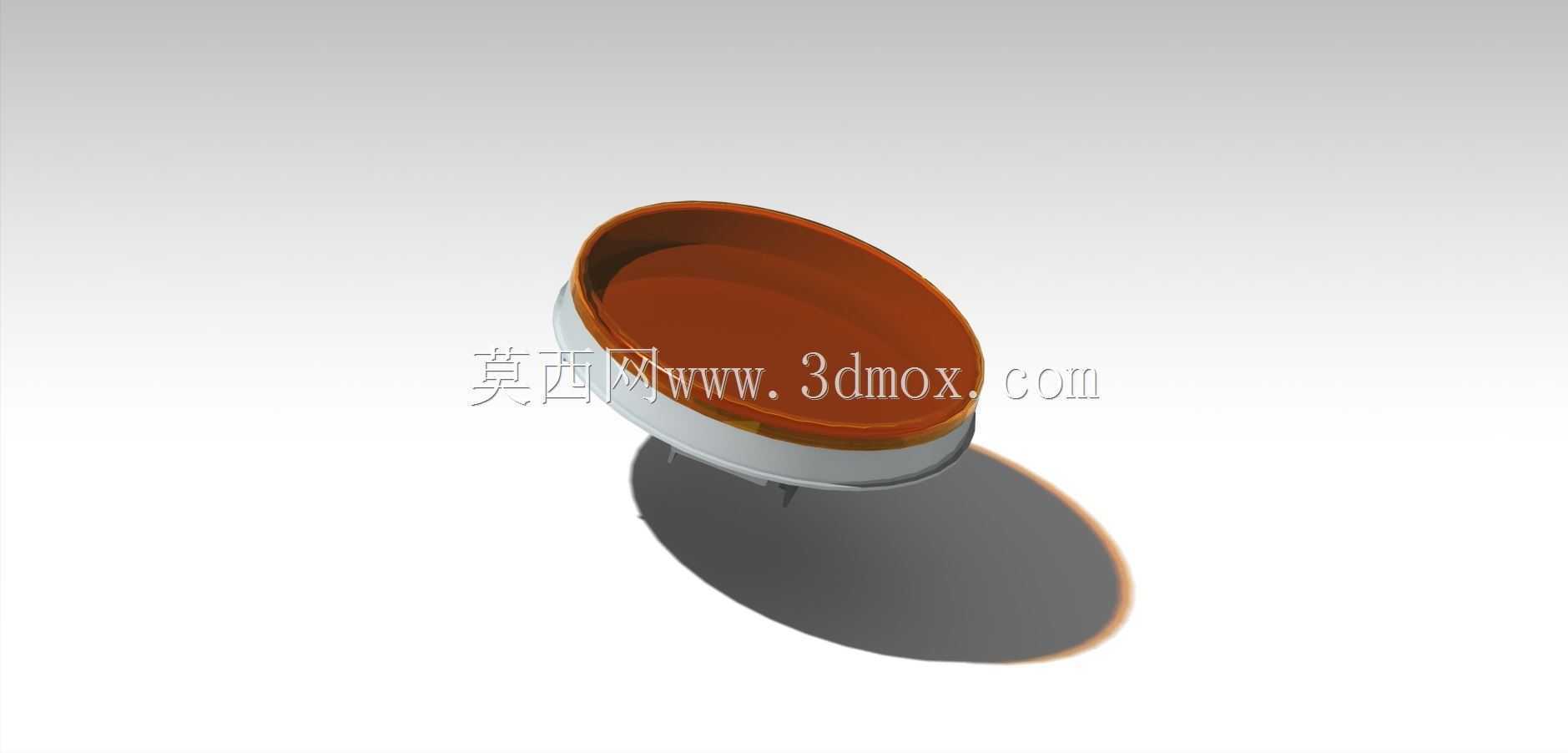

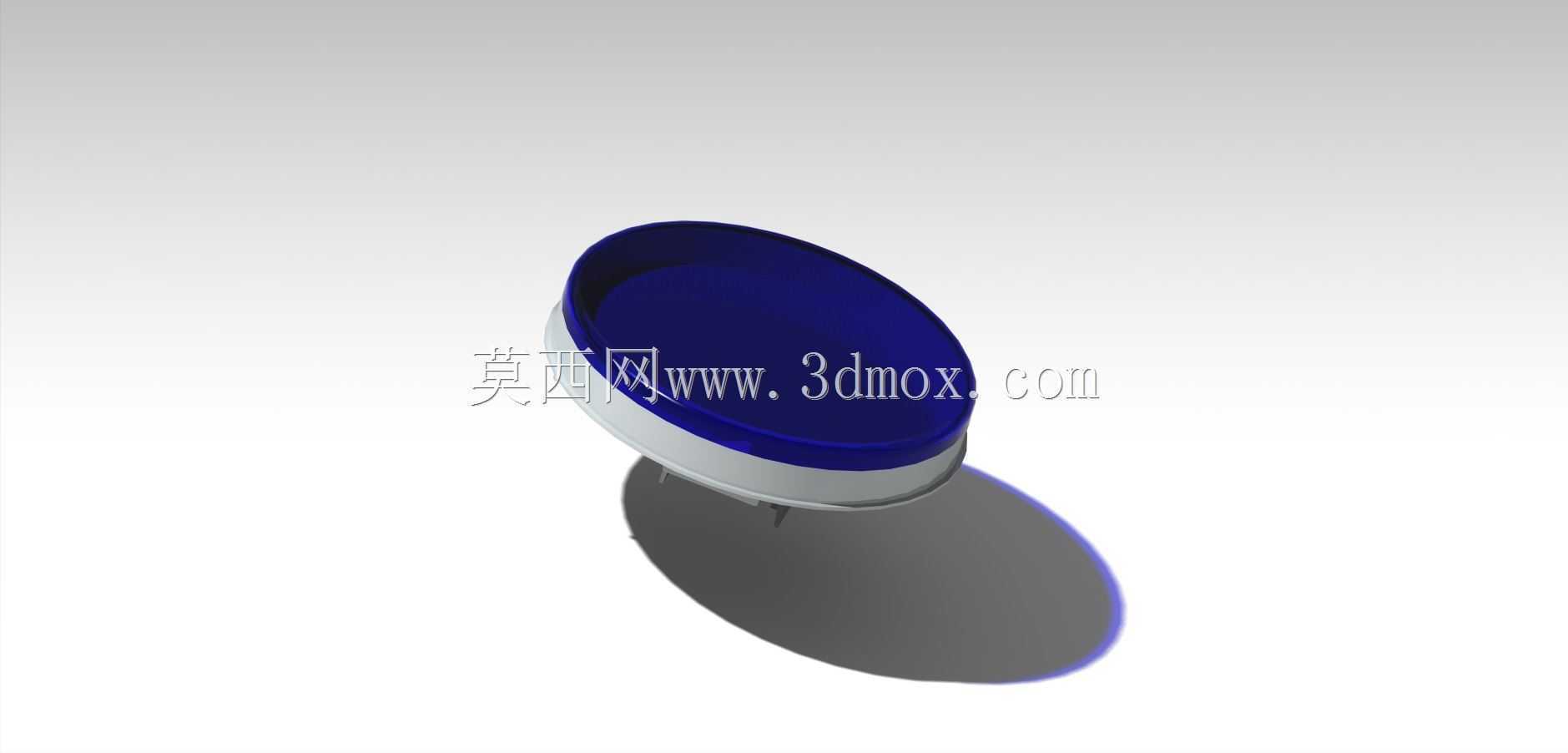

　　建模表达可围绕外观曲面、安装基准和运动避让三个层次展开。外观层需要准确还原红色透镜的深度、外圈银色或浅色边界以及壳体的哑光质感；装配层应给出灯体轴线、安装面、开孔范围和紧固件位置；校核层则要把灯体放入车架或拖车尾部环境中，检查后门开启、挂接机构动作、备胎翻转以及线束摆动是否存在干涉。对于需要做渲染或展示的模型，红色透镜可采用半透明材质表现内部光源层次，但结构文件中仍应保持各零件壁厚、分件和装配关系清晰。

　　该类灯具虽然体积不大，却直接关系到道路作业和低速车辆行驶安全。工程人员在三维设计时，不能只把它当作标准外观件摆放，而应同时考虑光信号功能、安装面板强度、密封防水、线束维护、碰撞防护以及后市场更换便利性。围绕这些约束建立的模型，才能在卡车、拖车、拖拉机和专用作业车的尾部电气布置中直接服务于结构评审与选型验证。
