baja越野赛车管式防护车架底盘结构

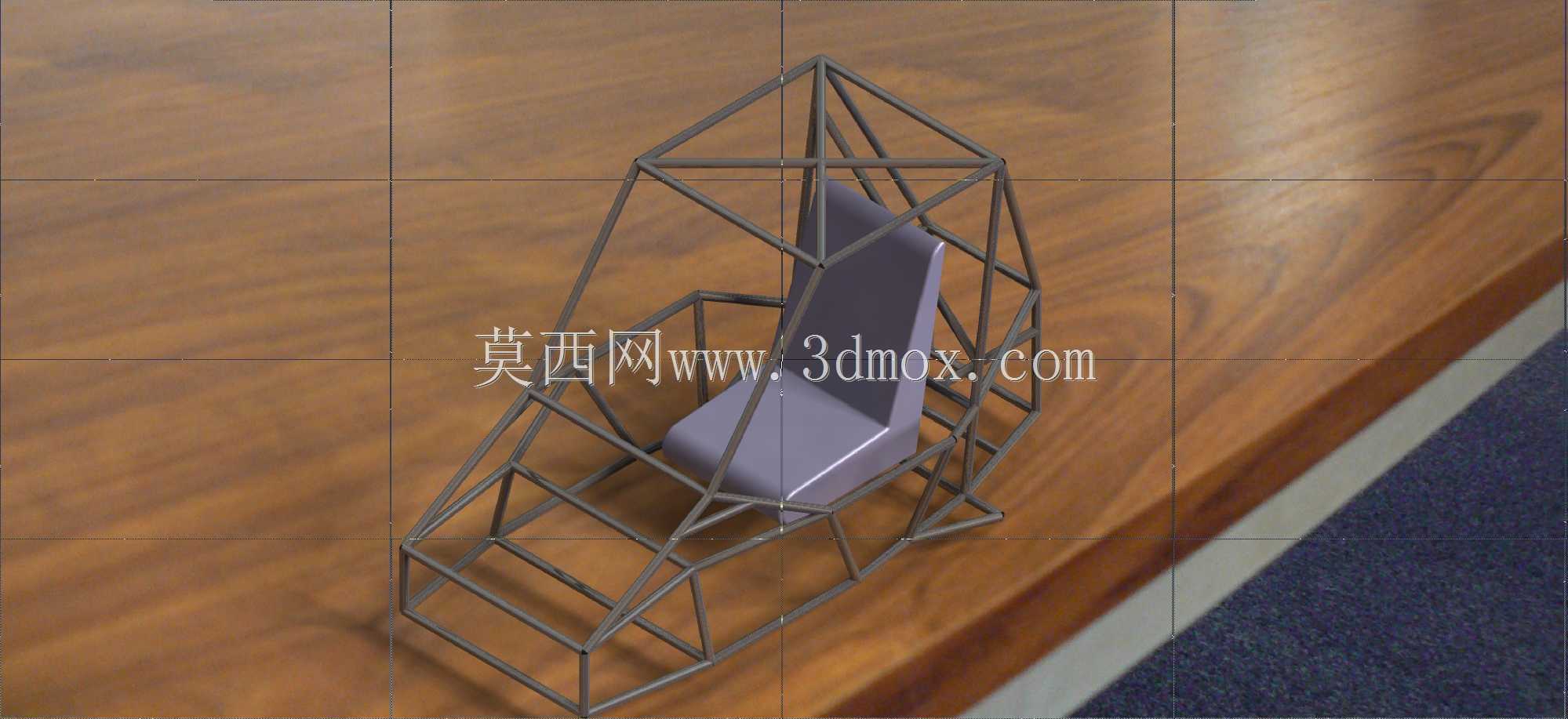

　　这套三维结构呈现的是一台baja越野赛车的核心承载单元，主体由空间钢管桁架与内置单人座椅构成，没有覆盖外饰件，所有传力路径完全裸露，便于结构工程师逐段校核管材走向与节点受力。

　　从实际赛事场景看，baja赛车常年在非铺装路面、搓板路、陡坡、飞跳落地工况下运行，底盘要同时承受驱动冲击、悬架交变载荷与翻滚时的乘员保护载荷。模型中最显眼的就是环绕驾驶舱向上收拢的管式防滚笼，它并非单纯的装饰骨架，而是整车碰撞与翻滚工况下的最后一道生存空间保障。笼体从底盘主纵梁向上延伸，在驾驶员头部两侧、肩部与后方形成多道斜撑，节点之间尽量采用三角形拓扑，避免出现四边形柔性区域，这样在侧向撞击或顶部受压时，载荷能沿多根管材分流，而不是集中在某一道焊缝上。

　　建模思路上，车架采用圆管空间桁架而非钣金冲压车身，原因很直接：小批量越野赛车追求高比强度与快速修配，钢管弯制、切割、焊接的工艺门槛低，损伤后可局部换管。管材在底盘下部围成密集网格，既作为安装底板，也为悬架摆臂、转向机、动力总成、电池等提供挂载点；上部笼架则围绕座椅H点布置，保证驾驶员头盔、肩部与钢管之间留有安全间隙。座椅以略带后倾的姿态固定在舱内，靠背与坐垫的位置决定了驾驶员重心高度，也直接影响整车轴荷分配与操控稳定性。

　　安装边界方面，底盘前端桁架需要预留前悬架、转向拉杆与制动管路的运动空间，下部网格的横梁间距要兼顾动力总成吊装与维修拆装；后部结构则需匹配后悬架、传动系统与防撞余量。防滚笼顶部不能过度抬高，否则会增大迎风面积与整车质心；侧边防撞杆又必须外扩到足够宽度，在侧翻时先于驾驶员身体触地。座椅周围的横撑要与安全带锚点协同设计，锚点若脱离主承力管，紧急制动或碰撞时安全带会失去约束意义。

　　从工程校核角度看，这类结构的重点不在单根管材的绝对粗细，而在整体连续性：力从悬架接地点进入车架后，应能通过纵梁、斜撑、防滚笼形成闭环；任何一根“好看但不承力”的孤管都会增加重量却不提升刚度。设计时通常会结合飞跳落地的垂向冲击、急转弯的侧向载荷、追尾与翻滚等工况，反复调整管径、壁厚与节点位置，在轻量化和乘员安全之间取平衡。该模型把座椅与笼架的相对关系表达得比较清楚，可作为越野赛车底盘布置、防滚结构设计、焊接工装定位以及装配干涉检查的参考。
