轮式火箭发射运载小车结构设计

　　这套轮式火箭发射运载小车的结构方案，面向小型推进试验件的短途转运、地面架设与发射姿态支撑场景，常见于院校航天科普试验、小型固体火箭原理验证、户外发射场工位间转运等工况。整套装置把火箭弹体承载、轮式行走、发射角度支撑三个功能整合在同一台小车上，不需要额外吊装设备即可完成从备弹区到发射点的移动，适配非硬化铺装的草地、沙土场地通行。

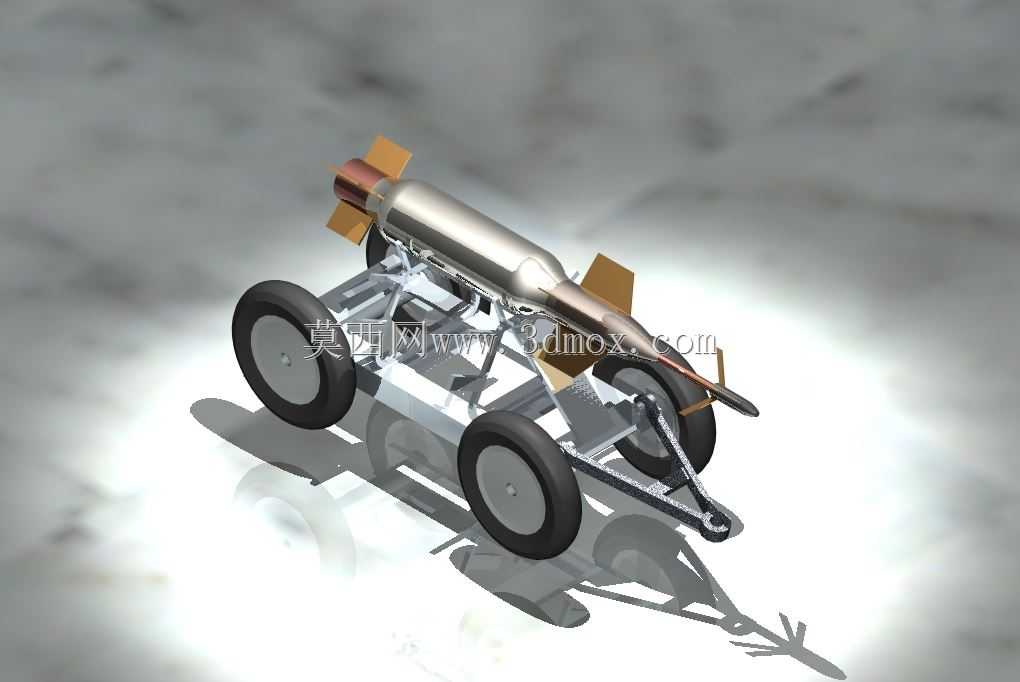

　　行走部分采用四轮开放式底盘布局，左右两侧各布置两个橡胶行走轮，轮辋为金属盘式结构，轮距设定兼顾侧向稳定性与窄路通行能力，底盘最低点离地间隙预留充足，越过场地碎石、浅草坑时不会发生托底。车架采用方管焊接桁架结构，主梁沿车体纵向贯通，中部设置两处V型托块直接承托火箭弹体圆柱段，托块接触面可贴附缓冲垫层，避免金属硬接触划伤弹体外壁；车架尾部延伸出斜向支撑臂，臂端设置抱箍与火箭弹头段下方定位点连接，三点支撑形成稳定的承力体系，发射瞬间的后坐力可通过托块、支撑臂直接传导至整个车架再分散到四个车轮接地点。

　　火箭本体为细长圆柱弹身，头部收敛为尖锥形气动外形，尾部周向布置四片对称梯形尾翼，尾翼沿弹身径向伸出，翼面与弹身轴线平行，用于飞行阶段的姿态稳定；弹体尾部露出喷管安装段，发射时喷流朝向车体后侧，车架后侧未设置遮挡构件，避免高速尾焰直接灼烧车架结构。车体前端设置三角形牵引挂架，挂架末端开有销孔，既可以由人工握持牵引杆拖行，也可通过销钉连接小型全地形车牵引转运。

　　设计过程中优先控制整车重心高度：火箭弹体轴线距离地面高度控制在合理区间，满载弹体状态下整车重心落在四个车轮围成的支撑多边形中心区域，横向倾斜15度以内不会发生侧翻。车架各杆件之间采用螺栓拼接与焊接混合的连接方式，承力主节点满焊固定，托块、尾翼避让支架这类需要调整位置的附属件采用腰型孔螺栓连接，可适配不同直径、不同长度的试验火箭换装，更换弹体时仅需松开托块紧固螺栓调整支撑间距即可，不需要改动底盘主体结构。车轮采用无动力自由轮设计，轮轴处配置简易滑动轴承，拖行阻力小，场地就位后可在车轮下方塞入止退块固定车体，发射时不会因后坐力发生整车移位。弹体轴线的架设仰角通过尾部支撑臂的不同安装孔位调节，可在小角度平射到大角度仰射之间切换，满足不同试验射程的弹道角度需求，整体结构没有复杂的液压或电控部件，野外工况下维护难度极低，拆解后车架、车轮、弹体支撑件可分开收纳，运输占用空间小。
