双盆落地式卫浴洗漱台结构设计

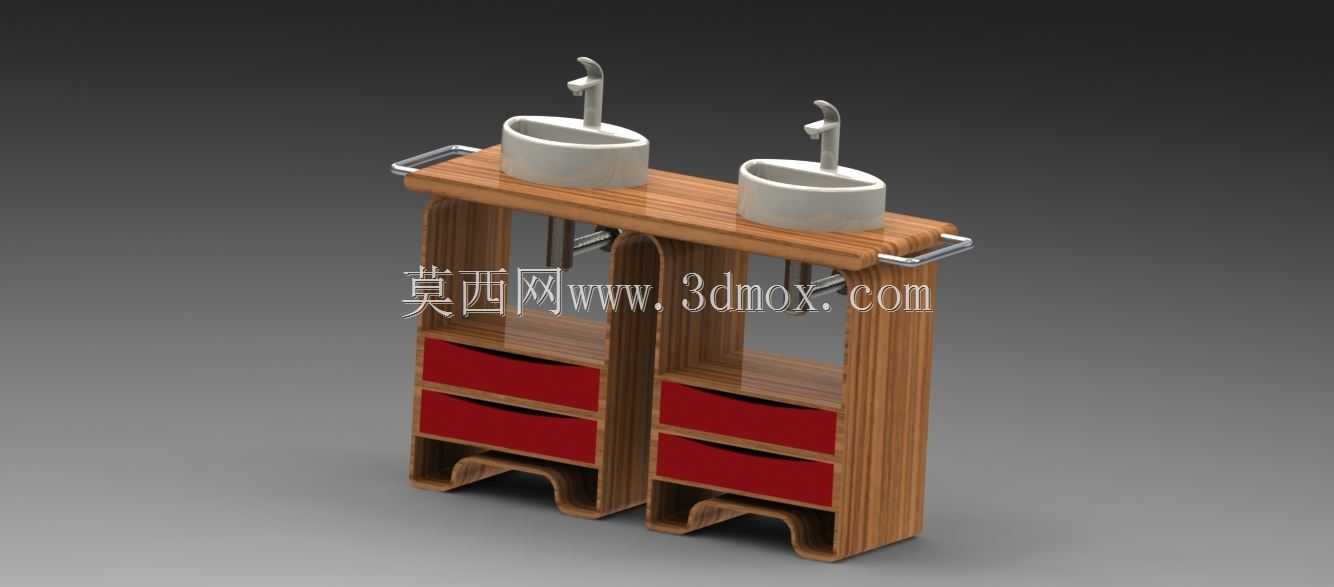

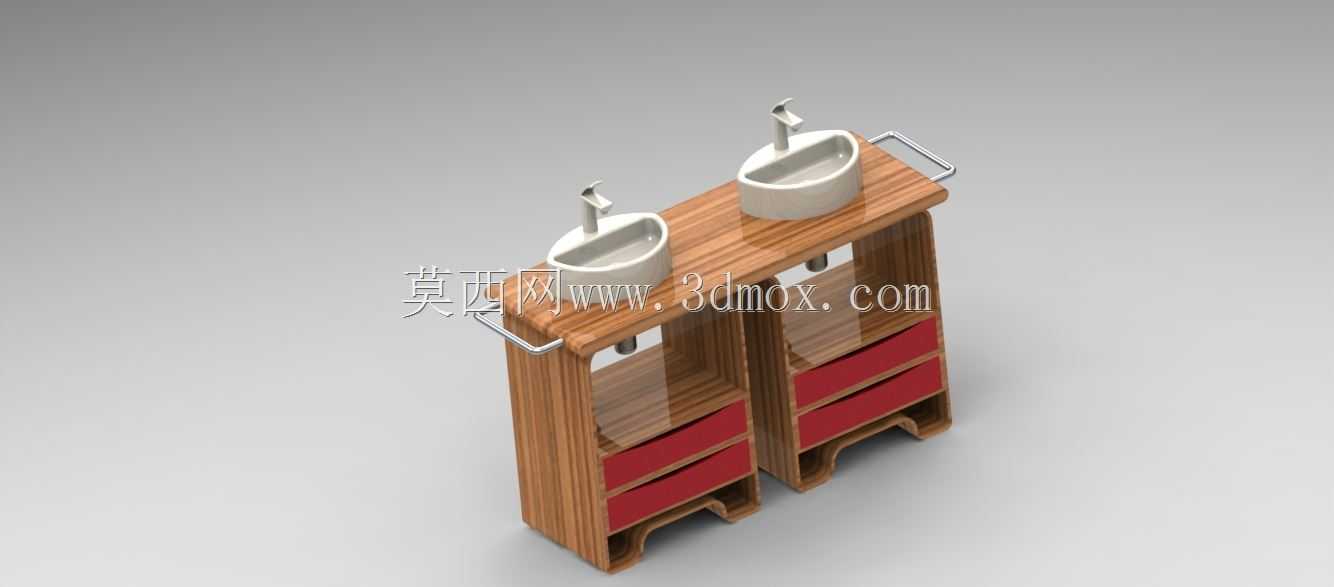

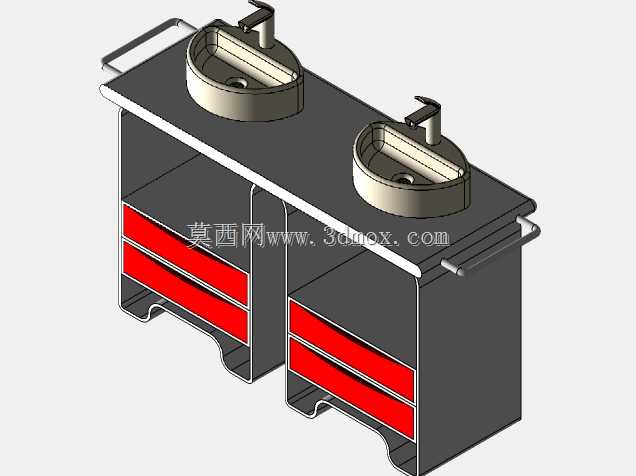

这款双盆落地洗漱台主要应用于紧凑型双人卫浴空间，比如小户型主卧卫生间、小型民宿客房卫浴区，能同时满足两人并行洗漱需求，避免早高峰使用冲突，柜体下方的分层抽屉可收纳洗漱用品、清洁耗材，台盆侧边的金属扶手既可以作为挂放毛巾的点位，也能在移动柜体时作为施力点，兼顾实用与移动便利性。从设计思路来看，整体采用对称式布局，两个台盆沿柜体长度方向等距排布，柜体主体采用层压实木材质做防水封边处理，台盆选用一体化陶瓷成型件，下水管道隐藏在柜体中空立柱内，避免管线外露积灰难清理，底部做内凹式踢脚设计，既可以避让地面贴砖的高差，也能避免日常拖地时污水溅到柜体板材上，延长柜体使用寿命。建模时先确定整体安装边界，整体长度控制在1200mm，深度450mm，总高度850mm，符合成年人站立洗漱的人体工程学高度，台盆突出台面高度为120mm，避免洗漱时水花外溅。具体画图步骤上，先绘制柜体的整体框架草图，拉伸生成侧板、层板、抽屉面板的基础实体，对板材边缘做R3mm的圆角处理避免磕碰，再绘制陶瓷台盆的回转体轮廓，旋转生成台盆实体后做抽壳处理，预留下水口的安装孔位，金属扶手采用扫描特征生成，添加表面拉丝的外观纹理，最后对柜体木纹纹理做映射调整，保证相邻板材的纹理方向连贯自然，装配时将台盆与台面做重合配合，抽屉添加滑轨的限位配合，模拟抽屉抽拉的行程范围，检查所有部件之间不存在干涉，柜体底部与地面预留10mm的安装间隙，方便后期打胶固定时调整水平度。
