多片湿式摩擦离合器传动总成结构

　　这套多片式离合器总成的三维结构，完整还原了湿式多摩擦片离合机构从动力输入、摩擦接合到扭矩输出的全部装配关系，在工程机械传动链、工业变速箱、重载输送设备以及机床主轴启停单元中都有广泛适配场景。实际产线运行里，这类离合部件承担着动力侧与负载侧的柔性通断任务：设备启动阶段，主动端先随动力源空转，多组摩擦片逐步压紧，通过接触面的摩擦力矩把动力平缓传递到输出轴，避免刚性硬连接带来的启动冲击；需要停机换挡或者负载过载时，摩擦片组快速分离，切断扭矩传递，保护后端齿轮、轴系以及执行机构不被冲击载荷损坏。

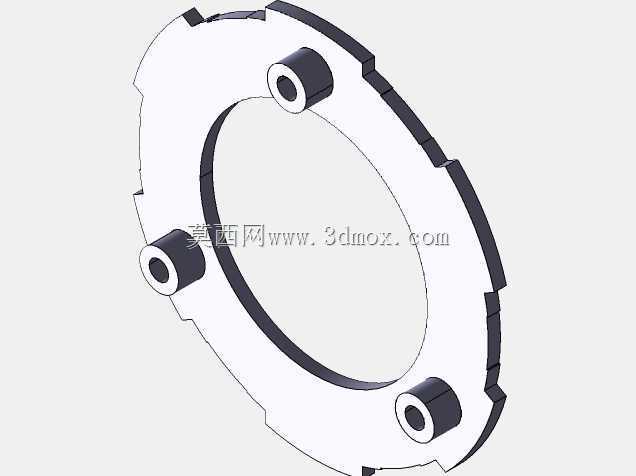

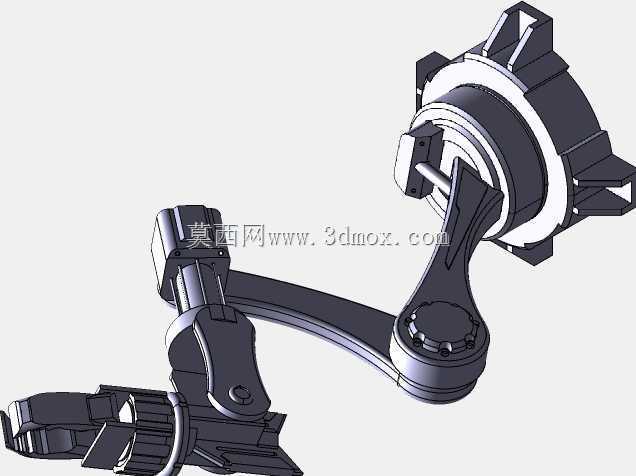

　　从结构设计逻辑来看，总成外围的壳体安装支座预留了多处螺栓固定孔位，孔位分布按照常规传动箱体的安装法兰间距做匹配，现场安装时可以直接对接变速箱侧壁或者设备机架的安装面，不需要额外改制转接支架。输入侧的连接臂采用弯折式受力构型，臂身截面做了变厚度加强处理，在传递大扭矩的工况下，臂体根部的应力集中区域通过圆弧过渡分散载荷，长期往复承受离合冲击时不容易出现疲劳断裂。摩擦片组的压合执行端布置了环形压盘与周向分布的紧固连接件，压盘的压紧行程预留了合理的摩擦片磨损补偿余量，当摩擦片经过长期使用出现正常磨损后，压紧机构可以通过小幅行程调整维持额定压紧力，不用频繁拆解更换整片组件。

　　建模过程中对各零件的装配边界做了严格的干涉校验：主动摩擦片与从动摩擦片交替叠装在输入毂和输出毂的花键槽内，片与片之间保留了均匀的轴向间隙，分离状态下相邻摩擦片可以完全脱开，不会出现带磨、拖滞的问题；压盘周边的导向柱与壳体导向孔采用小间隙配合，压合作业时压盘沿轴向平稳推进，不会出现偏磨导致局部摩擦片受力不均的情况。输出端的连接轴颈尺寸按照通用传动轴承的内孔规格设计，轴肩位置预留了轴承安装定位面，轴向锁紧件的装配空间也提前做了避让，现场装配时轴承、端盖、密封件都可以按顺序完成装夹，不会出现零件装配干涉。

　　外形布局上，整个总成的外轮廓没有突兀的外凸结构，壳体外侧的加强筋沿着载荷传递方向布置，既提升了壳体的整体刚性，也控制了总成的整体重量，在设备内部有限的安装空间里，周边管路、线束的走形路径都可以顺着壳体外侧的平整面排布，不会和运动部件发生剐蹭。针对湿式工作场景，壳体内部预留了冷却润滑油的流通通道，润滑油可以顺着摩擦片组的间隙进入接合面，一方面带走摩擦产生的热量，避免长时间滑磨导致摩擦片过热烧损，另一方面也能磨下的微小碎屑冲刷带走，维持摩擦面的清洁度。

　　从选型适配的角度考量，这套结构的摩擦片数量、压盘压紧力、轴颈直径都可以根据实际传递的额定扭矩做参数化调整：小扭矩工况可以减少摩擦片组数，缩小总成整体体积；重载工况则增加摩擦片数量，提升总摩擦力矩，不需要大幅改动外围安装接口，就能适配不同功率等级的动力传动需求。整个三维模型把内部隐藏的花键配合、摩擦片叠装顺序、压盘联动关系都做了可视化呈现，结构设计人员可以直接参考其布局逻辑完成专用离合装置的改型设计，装配工艺人员也能通过模型理清零件装配先后顺序，提前预判装配过程中可能出现的工艺难点。
