卡车前灯下壳体尺寸控制工装夹具

　　这套工装夹具主要服务于卡车前灯下壳体这类大尺寸薄壁冲压件的尺寸管控环节，在整车灯具零部件的冲压下线检测、焊接总成匹配以及装配前精度校验场景中使用。灯具下壳体属于长条形弧面薄壁件，整体沿车身横向呈平缓弧形轮廓，长度跨度大、型面起伏多，自由状态下极易因材料内应力释放产生翘曲、边缘错位、安装孔位偏移等问题，单靠人工手持量具无法稳定复现零件的装配约束状态，因此需要专用夹具把零件按照整车装配的基准逻辑完全固定，再完成关键型面、孔位、搭接边的尺寸校验。

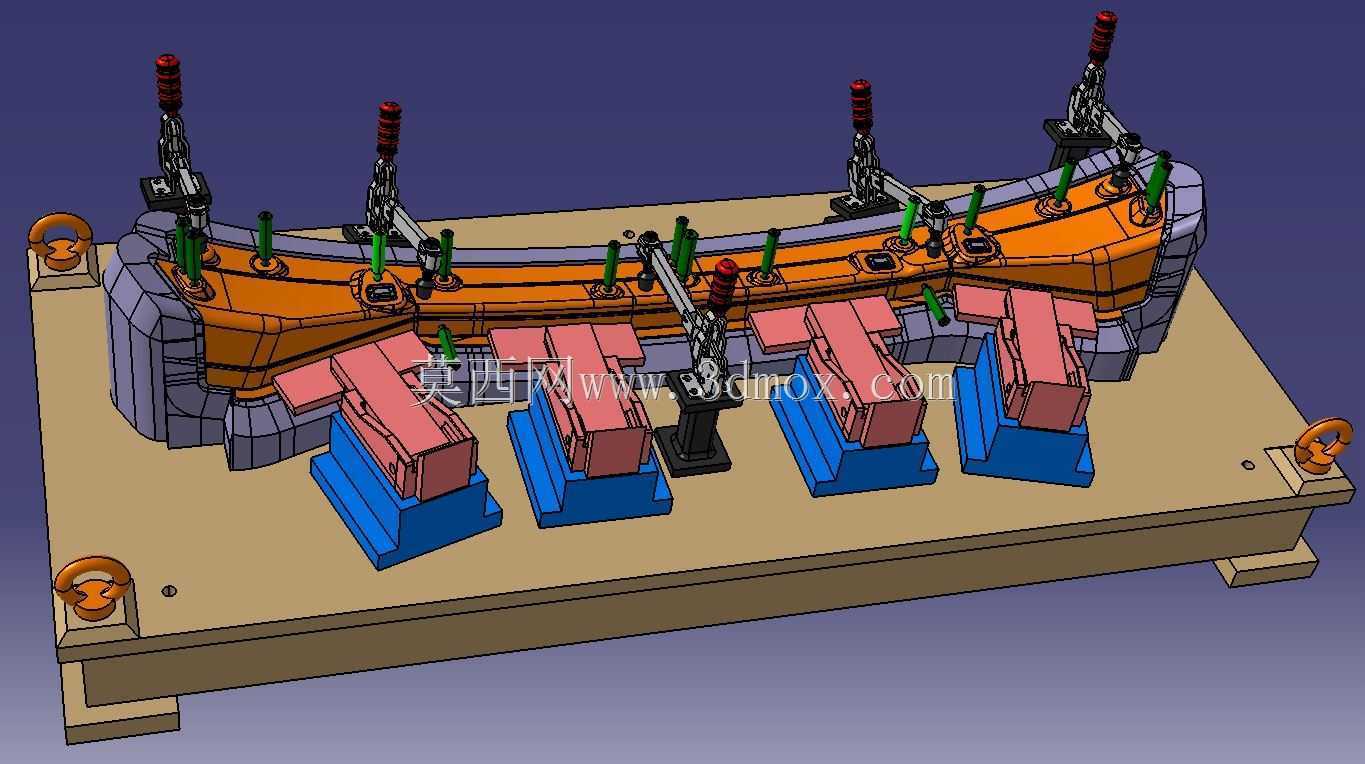

　　从整体布局来看，夹具底板采用厚钢板加工而成，底面布置多个等高垫脚，可直接放置在三坐标测量平台或者车间检验工位的工作台面上，底板上所有定位、夹紧单元的安装位置都经过坐标镗孔加工，保证各单元的位置精度可追溯。底板上沿零件弧形走向分布四组蓝色基座支撑块，对应下壳体下方的四个主安装点位，支撑块顶面的型面完全贴合零件下表面的基准区域，承担零件的主要承重与Z向定位；支撑块上方设置粉色的侧向压紧与限位机构，从零件内侧向外顶住壳体的侧壁，既限制零件Y向窜动，又避免薄壁件被夹压变形。

　　零件上沿的橙色弧面区域对应灯具下壳体的外露搭接边，沿弧面依次布置多组绿色立式定位销与快速夹钳：定位销优先插入零件上的工艺基准孔，锁定零件X向与绕轴旋转的自由度，夹钳的压头位置特意避开零件的外观面，压在零件边缘的工艺翻边上，压紧力调整到刚好限制零件晃动、又不会让薄壳产生凹陷的区间。夹具两端加高布置的黑色立式快速夹钳带红色防滑手柄，对应零件两端的安装支脚位置，这两处是灯具往车头骨架上装配的核心连接点，尺寸公差要求最严，因此夹钳的压臂做了加长加高设计，操作时工人站在夹具侧面即可快速扳动压紧，无需探身越过零件。

　　底板左右两端还集成了带橙色旋钮的基准球与吊装辅助结构，基准球作为整个夹具的坐标原点，每次使用前可用三坐标测头校验夹具本身的精度是否漂移；边角的吊环结构方便整套夹具在车间内航吊转运。整套夹具的设计思路完全逆向还原整车装配状态：先以零件上的主定位孔建立坐标系，再用随形支撑托住型面，最后分步夹紧边缘，杜绝过定位导致的零件强制变形。所有夹紧单元的操作高度都控制在工人站立作业的舒适区间，单件装夹耗时控制在一分钟以内，检测完成后扳开所有夹钳即可直接取件，不会磕碰零件外观面。在实际产线中，这类夹具既可以作为离线检具配合塞尺、卡尺完成关键间隙面差检测，也可以直接搭载三坐标测量机完成全尺寸扫描，为冲压模具修模、焊接工装调整提供准确的尺寸偏差数据，有效避免不合格壳体流入后续整车装配环节，减少灯具装车后出现的缝隙不均、装配干涉等问题。
