高速钢直柄麻花钻切削刀具结构

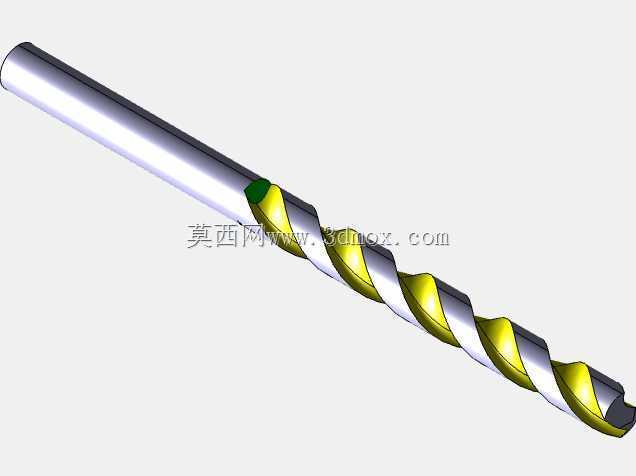

　　金属切削现场里，孔加工占机加工工序总量的比例常年居高不下，小到电子仪表壳体上的定位小孔，大到工程机械法兰盘上的螺栓过孔，绝大多数实体材料上的圆孔初加工，都要依靠麻花钻完成钻削工序。这套直柄麻花钻的三维结构，完全还原了量产标准麻花钻的全部几何特征，没有做简化省略，不管是用来做加工工艺仿真、刀具装配干涉校验，还是作为工装夹具设计时的刀具边界参考，都能直接匹配现场实际加工状态。

　　从结构细节来看，钻体分为工作段与夹持直柄两部分，工作段包含两条对称分布的螺旋排屑槽，槽型扭转角度匹配通用高速钢钻头的标准螺旋角，钻芯厚度从切削端向柄部方向平缓递增，既保证钻尖位置有足够的切削刚性，又能让钻体整体拥有足够的抗扭截面，避免深孔进给时钻杆发生扭转变形甚至折断。两条螺旋刃带沿着槽体外侧全程延伸，刃带的圆柱面在钻进过程中会和已加工孔壁形成轻微摩擦导向，既能约束钻头的进给轨迹，减少钻孔偏斜，也能对孔壁起到轻微修光作用，降低初钻孔的表面粗糙度。钻尖部分保留了标准顶角与横刃结构，两条主切削刃对称分布，横刃位于钻尖最中心，钻削时横刃首先接触工件表面完成轴向定位，后续主切削刃逐层切入工件材料，切屑会顺着螺旋槽的螺旋曲面被强制向外排出，不会在孔底堆积造成挤刀、闷刀。

　　实际加工场景里，这类直柄麻花钻的适配范围极广，台式钻床、立式加工中心、普通车床的尾座套筒、手持手电钻都可以装夹使用，直柄的夹持边界为光滑圆柱面，配套钻夹头的三爪可以均匀抱紧柄部，装夹时不需要额外制作过渡套，换刀对位效率远高于锥柄钻头，尤其适合小直径孔的批量加工。在做生产线工艺规划时，工艺人员需要提前核对刀具的完整外形尺寸：直柄部分的外径要和现场钻夹头的夹持范围匹配，钻体总长度要满足工件的钻孔深度要求，螺旋槽的有效排屑长度必须大于最大孔深，避免深孔加工时切屑无法顺利排出、在槽内堵塞刮伤已加工孔壁。

　　建模过程中对螺旋槽的曲面处理完全贴合实际磨削成型逻辑，量产麻花钻的螺旋槽是通过专用砂轮在磨床上一次磨削成型，曲面的曲率变化直接决定切屑的卷曲形态与排出流畅度，模型里槽底的过渡圆角、刃带的宽度、刃口的倒角都没有做尖锐化处理，和真实成品刀具的几何公差保持一致。在做自动化产线的换刀机构设计时，可以直接导入这套模型做运动包络校验，确认机械刀库的刀位间距、机械手的抓刀行程不会和钻体的螺旋刃发生磕碰，避免现场调试时出现刀具刮损、换刀卡滞的问题。针对不同加工材料，车间通常会在同款钻体基础上调整钻尖顶角、横刃修磨形式，这套基础结构模型也预留了参数调整的逻辑参考，设计人员可以根据钢件、铸铁、有色金属的不同切削特性，修改对应刃口角度完成定制化刀具改型，不需要从零开始搭建螺旋曲面特征，大幅缩短非标刀具的设计周期。钻体尾部的直柄端面做了平整倒角处理，装入夹头时可以顺畅推送到位，不会因为端面毛刺导致夹持长度不足，钻进过程中出现钻头打滑、轴向窜动的问题。
