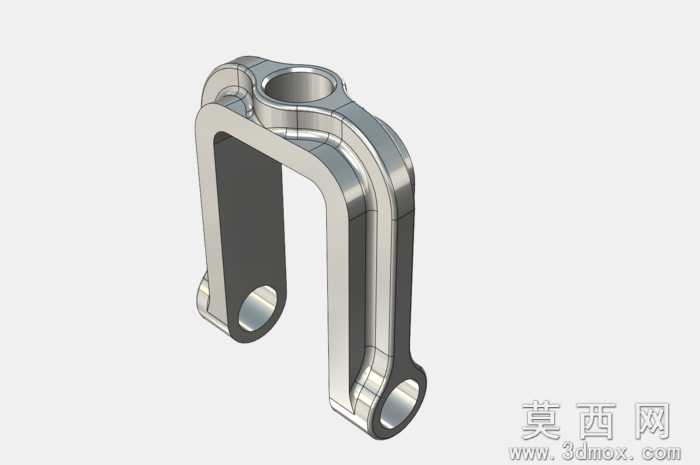

该U型双孔连接轭采用三维参数化建模方式完成整体设计,建模过程中先以二维草图勾勒构件的对称轮廓,通过拉伸、倒圆角等基础特征构建主体框架,再对两端的同轴安装孔进行精准定位与切除,保证孔位的同轴度公差符合机械装配要求。构件整体采用对称式U型框架结构,两侧臂体厚度均匀,边缘做了圆弧过渡处理,既避免了应力集中问题,也提升了构件的整体美观度。材质设定上选用常用的金属结构钢,渲染时赋予亚光金属质感,通过环境光遮蔽效果清晰呈现出构件的轮廓层次与结构细节,臂体与孔位的衔接处做了加厚处理,能够有效提升构件的抗扭与抗弯折性能。设计过程中充分考虑了构件的实际装配场景,两端的通孔分别适配不同规格的连接销轴,U型的开口间距经过精准测算,能够保证配套部件在内部拥有充足的活动空间,同时不会出现过大的旷量。建模时对所有的棱边都做了R角处理,既符合机械加工的工艺要求,避免锐边造成的装配划伤,也能优化构件的受力分布,延长使用寿命。整体结构简洁规整,没有多余的冗余设计,在保证结构强度的前提下尽可能控制了构件的整体重量,适合作为传动系统中的连接构件使用,可适配多种需要铰接传动的机械场景,建模过程中保留了完整的参数化特征,后续可根据实际装配需求快速调整孔位间距、臂体厚度等关键尺寸,具备较强的通用性与可修改性。
