拖车嵌入式镀锌弹簧绑扎吊环结构

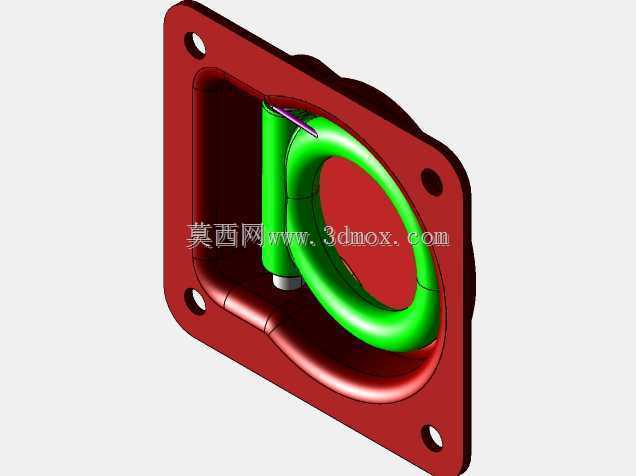

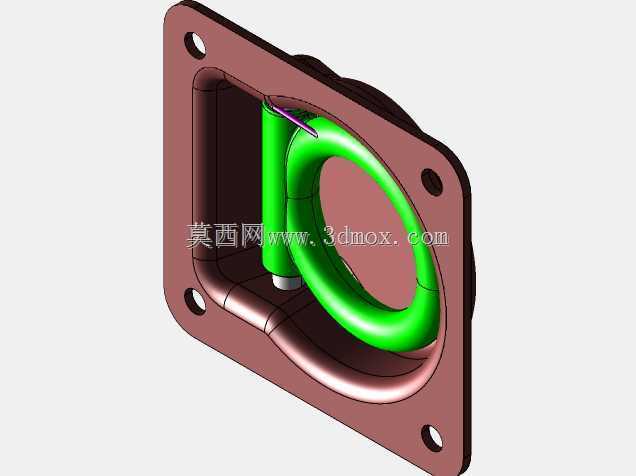

　　这套结构对应拖车货台内部使用的隐藏式绑扎固定点，核心由矩形沉台底座、立式销轴、绿色弹簧复位环体三部分组成，日常不使用时吊环可收平沉入底座凹腔内部，不会突出货台地板表面，避免叉车进出、货物拖拽时剐蹭绊挂，需要固定货物时将环体扳起即可穿入绑带、棘轮拉紧器或者绳索，完成货运过程中的载荷约束。

　　从实际使用场景来看，这类部件广泛装配在平板拖车、厢式货运挂车、工具拖斗、露营拖挂的地板边缘位置，单组额定约束拉力可达250daN，多组配合使用时可以分散固定工程机械、托盘货件、越野车辆、零散工具箱等不同载荷，车辆行驶过程中遇到急刹、颠簸、转向侧倾时，绑扎拉力通过环体传递到销轴，再由底座四周的安装孔分散到拖车地板的支撑梁上，避免局部应力集中扯裂货台面板。

　　设计阶段首先要处理的就是安装边界：底座采用带圆角的方形法兰结构，四个角预留贯通安装孔，安装时需要在拖车地板对应位置开出匹配沉槽，将底座整体嵌入槽内后，法兰面与货台地板表面齐平，安装孔位对应下方的车架加强梁，使用螺栓贯穿锁紧后，底座的沉台侧壁会承担环体受拉时的侧向分力，不会把全部载荷都集中在固定螺栓上。底座内部的凹腔轮廓做了全圆角过渡，没有尖锐应力死角，一方面是冲压成型时镀锌钢板的延展需要，避免折弯位置出现裂纹，另一方面吊环反复扳动、收合的过程中不会和腔壁发生硬磕碰，长期使用后防腐镀锌层也不容易被磨穿。

　　环体部分采用圆钢弯制的闭合环形，表面做醒目的绿色涂覆，和红棕色的镀锌底座形成明显视觉区分，操作人员在货台内快速找固定点时一眼就能识别。环体穿在立式销轴上，销轴底部做限位台阶，顶部加装挡圈防止脱出，环体和销轴之间预留合理转动间隙，即便拖车长期在外淋雨、积尘，轻微的锈蚀或者泥沙附着也不会完全卡死环体的扳动动作。弹簧复位的设计逻辑是：当绑带解除拉力后，环体在内置弹簧的扭力作用下自动回落到沉台内部，不需要人工手动按压归位，装卸货完成后清扫货台时不会有凸起部件勾住扫刷或者货物包装。

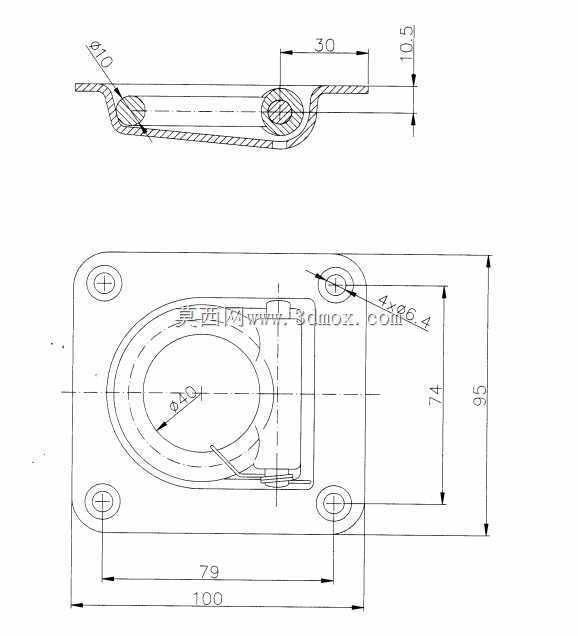

　　结构建模时需要重点核对几个配合关系：首先是环体抬起至垂直受拉工位时，环体内圈的净空尺寸要满足标准绑带钩、卸扣的穿入需求，不能出现环体够粗但内孔过小，常用拉紧器挂钩挂不进去的问题；其次是环体收平状态下，最高点必须低于底座法兰平面，预留至少2mm的安全间隙，避免货物直接压在环体上把弹簧结构压变形；底座法兰的四个安装孔采用沉孔设计，螺栓锁紧后螺栓头也完全沉入孔内，整个安装完成面没有任何突出零件。

　　选材上底座使用厚镀锌钢板冲压焊接成型，整体抗冲击性能远优于铸铁件，拖车在非铺装路面行驶时，碎石击打、货物意外砸落到固定点位置，不会出现底座碎裂的情况；环体采用高强度圆钢弯制后整体热处理，受拉时具备足够的延伸率，不会在额定载荷下发生脆性断裂，所有钢制件的镀锌层可以适应户外雨雪、融雪盐腐蚀的使用环境，长期在拖车上外露使用也不容易出现严重锈蚀。

　　从装配校验的角度，三维结构里需要模拟环体的全行程转动：从完全收平的隐藏位置，向上扳动到垂直受拉位置，全程环体和底座凹腔的侧壁、底边都不能发生干涉，弹簧的安装槽位要预留足够的空间容纳扭簧的两个支脚，扭簧一端抵在底座内壁，另一端抵在环体侧面，扭力参数匹配环体自身重量，既可以保证空环状态下自动回落，又不会出现弹力过大，操作人员扳起环体时过于费力的问题。底座和拖车地板的贴合面要保持平整，法兰边缘做小倒角，安装后不会在地板上留下突出棱边，人员赤脚或者在货台内整理货物时也不会被划伤。

　　这类嵌入式绑扎点相比传统外露式吊环，最大的优势就是不占用货台有效装载空间，当拖车用来运输整体尺寸接近货台内部长宽的大型设备时，隐藏式固定点不会顶住设备底板，货物可以完全平铺在整个货台表面，空间利用率得到明显提升，同时也避免了外露吊环在货物推移过程中被撞弯、撞断的故障概率。
