带支架双十字轴式万向节结构设计

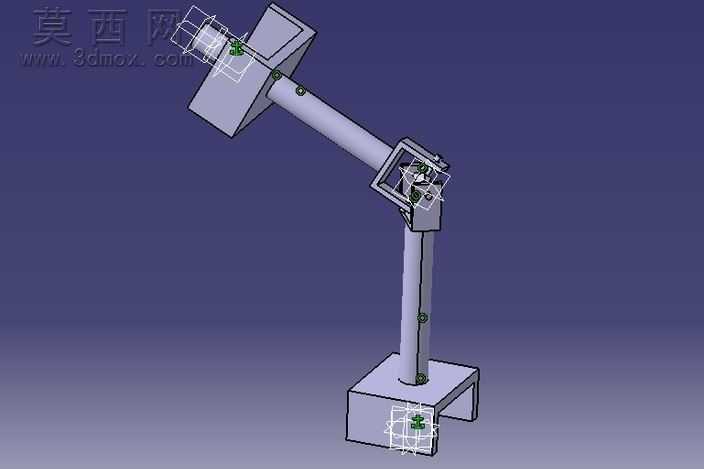

本作品为带支撑支架的双十字轴式万向节三维建模成果，建模过程中首先完成整体传动链路的参数规划，明确输入端、中间传动段、输出端的角度偏移需求，确定两处十字轴万向节的布置间距与偏转角度范围，保证传动过程中可实现非同轴动力的稳定传递。建模阶段先构建十字轴核心零件，对四个轴颈的同轴度、轴肩尺寸进行精准约束，匹配配套的轴承套筒、叉形接头的配合公差，保证各转动副之间无干涉、可顺畅实现周向转动与角度偏转。随后依次完成输入连接法兰、中间传动长轴、输出连接座的建模，针对中间轴的长度、两端叉头的相位关系进行校准，确保双万向节布置可抵消单万向节传动的转速波动问题，实现等角速传动效果。之后设计底部支撑支架结构，包含方形安装底座、竖直支撑立柱、两处轴套固定座，对支架的安装孔位、轴套的配合间隙进行参数化设定，保证支架可稳定承托整个万向节传动结构，同时不干涉各转动部件的运动行程。材质与渲染阶段，为金属传动部件赋予哑光合金钢材质，调整金属粗糙度与反光参数还原真实机加工零件质感，为支架部分赋予铸铁材质区分不同构件属性，背景采用渐变深蓝色调突出模型主体结构，通过半透明线框标注展示各运动副的位置与转动范围，清晰呈现内部装配关系。设计过程中重点验证了万向节在最大偏转角度下的运动干涉情况，对叉形接头的开口尺寸、十字轴的转动行程进行多次参数调整，确保整个机构可在设定的角度范围内顺畅完成动力传递，各连接部位的固定结构均符合机械设计的装配规范，可直接用于传动结构教学演示、非标传动机构设计参考等场景。
