乘用车五辐轻量化铝合金轮毂结构

　　该结构围绕乘用车辆行驶系统中的轮端承载部件展开，主体采用铝合金轮毂常用的回转体加放射状轮辐布局，适用于轿车、小型SUV或改装车型的车轮总成设计。轮辋部分承担轮胎安装与密封边界，轮辐负责将制动力、驱动力、转向侧向力以及路面冲击传递到中心安装区域，整体既要满足静态承载，又要兼顾旋转工况下的刚度、疲劳寿命和动平衡要求。

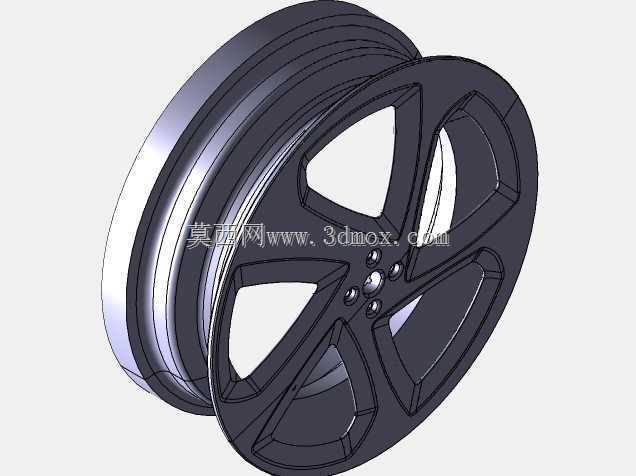

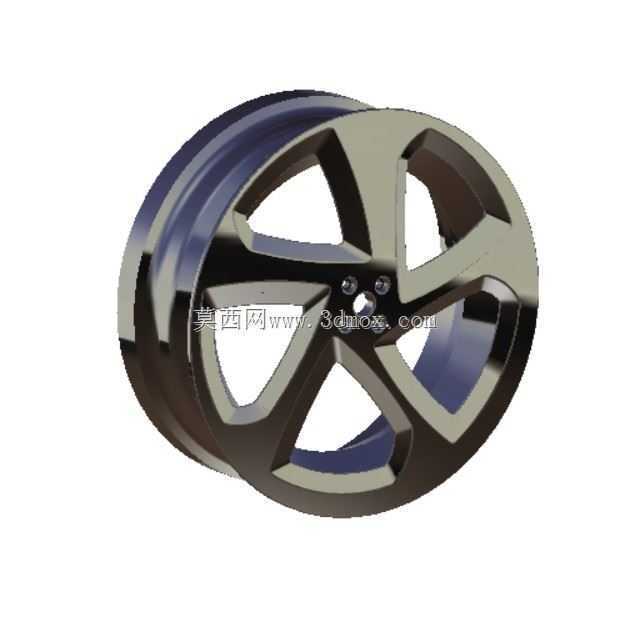

　　从实际装车场景看，车轮位于悬架与轮胎之间，外侧直接影响整车视觉风格，内侧则需要避开制动卡钳、制动盘、转向节以及轮罩钣金。模型中轮辋筒体、胎圈座、轮缘和中心盘形成连续承载路径，五组辐条从中心区域向外扩展，在辐条之间留出较大的镂空空间。这些空隙并非单纯造型处理，而是为制动系统散热提供气流通道。车辆频繁制动时，制动盘热量会通过轮辐开口向外散发，若开孔过小或辐条遮挡过多，热衰减风险会明显增加；若开孔过大，则会削弱轮辐截面并降低抗冲击能力，因此造型面与结构面需要同步校核。

　　设计思路上，中心区域设置轮毂轴承侧的安装基准，螺栓孔周围保留足够的材料厚度，以保证预紧力作用下局部压应力均匀分布。中心孔与车轴或轮毂单元的定位关系需要严格控制同轴度，螺栓孔分布圆直径、孔数、孔径和沉孔形态直接决定能否与车辆轮端匹配。若偏距、安装面位置或中心孔尺寸不合理，即使外形尺寸接近，也可能出现轮胎与翼子板干涉、卡钳摩擦轮辐、轴承载荷中心偏移等问题。

　　轮辋外形采用深浅变化的曲面过渡，轮缘处保留轮胎拆装所需的凸缘结构，胎圈座区域需要满足轮胎支撑和径向定位要求。轮辐表面的折线切面一方面形成较强的机械感，另一方面可在铸造或锻造后通过数控加工、抛光、涂装等工艺实现外观质量。材料集中在轮缘、辐条根部和中心安装盘附近，非关键区域通过挖空和减薄控制质量，这符合旋转件轻量化的工程目标。轮毂质量降低后，非簧载质量随之减小，悬架响应、轮胎接地性和起步制动惯量都会受到积极影响，但减重不能越过弯曲疲劳、径向疲劳和冲击试验的安全边界。

　　安装边界方面，需要重点核对轮辋名义宽度、外径、法兰安装面到轮辋中心线的偏距关系，以及轮辐内侧与制动卡钳之间的最小间隙。轮胎装配后，总成还会向外侧占据轮罩空间，转向极限位置和悬架跳动工况下都应保留安全距离。中心孔附近的倒角、螺栓孔沉台、气门嘴孔位置以及平衡块安装区域也属于容易被忽略但影响装配的细节。模型在这些部位保留了较完整的几何关系，可用于车轮结构评审、轮端布置检查、造型比例确认以及后续工程图细化。

　　在结构分析时，可将轮胎接地载荷转化为轮缘处的径向力，将制动和驱动扭矩转化为螺栓孔周围的切向载荷，将转弯工况转化为侧向弯矩。轮辐根部与中心盘交接处通常是应力集中区域，应通过圆角、拔模斜度和连续壁厚降低峰值应力；轮辋与轮辐连接区域则要避免厚薄突变，以免铸造缩松或热处理变形。对于铝合金车轮，还需考虑模具分型、加工装夹、气密性以及表面涂层耐受碎石冲击的要求。该作品把外观曲面、安装接口和轮辋承载结构整合在同一三维数模中，能够帮助设计人员直观理解车轮从造型概念到装车边界之间的工程约束。
