电源变压器冷却器前置面板结构设计

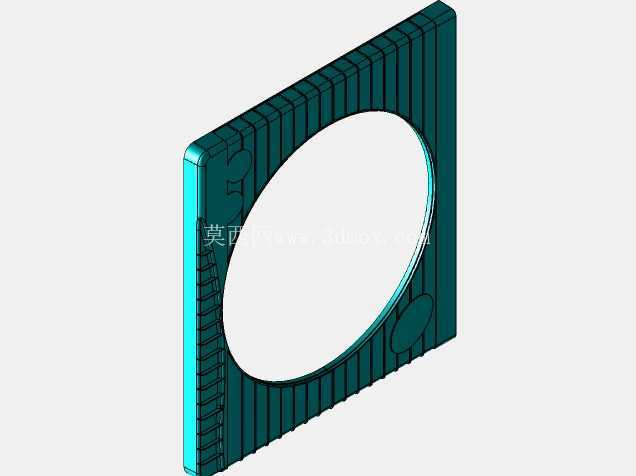

　　在输配电系统的电源变压器配套冷却单元中，前置面板是直接决定冷却风道走向、防护等级与外观规整度的核心结构件，并非简单的装饰盖板。这类面板通常安装在冷却器的迎风侧，正对散热鳍片组与轴流风机的安装位，承担着导流、防护、安装载体三重作用。从结构细节来看，面板主体采用薄钣金折弯成型，边缘做了等距的加强筋压型，这些竖向的压筋并非装饰纹路，一方面是为了提升薄板的整体刚性，避免设备运行中风机振动引发面板共振异响，另一方面可以引导进风气流沿筋条方向均匀铺散到整个散热鳍片表面，减少边角区域的气流死区，提升换热效率。

　　面板中部开设的大尺寸椭圆开孔，是为轴流风机预留的通风位，开孔边缘做了翻边处理，翻边高度控制在3-5mm区间，既可以提升开孔处的结构强度，避免薄板开孔后边缘变形，也能作为风机安装的定位止口，装配时风机外圈可以直接卡入翻边定位，减少安装时的对位调整工作量，同时翻边结构可以阻挡部分雨水、灰尘沿面板与风机的缝隙渗入设备内部，提升户外运行的防护能力。面板侧边预留的小尺寸椭圆沉台，是为接线端子或者状态指示灯预留的安装位，沉台结构可以让安装后的元器件表面与面板外表面齐平，避免突出部位在运输、安装过程中被磕碰损坏，同时减少积灰死角。从安装边界来看，这类面板的整体尺寸需要匹配冷却器的壳体外轮廓，折弯边的公差控制在±0.2mm范围内，保证与壳体拼接时缝隙均匀，连接孔位采用等距排布的通孔，适配标准螺栓连接，安装后可以完全覆盖冷却器的前端框架，避免内部散热结构直接裸露。在设计过程中，首先要匹配冷却器的额定通风量，计算中部通风开孔的有效通流面积，通流面积需要比风机的迎风面积大5%-8%，避免开孔过小产生风阻损耗，导致风机实际出风量下降，影响变压器的散热效果。

　　其次要考虑钣金加工的工艺性，所有折弯内角都预留了与板材厚度匹配的折弯圆角，避免折弯处出现应力集中开裂，压筋的深度控制在板材厚度的1-1.5倍，既保证加强效果，也不会因为压筋过深导致板材背面出现凸起，影响与内部框架的贴合度。在实际应用场景中，这类面板多用于户外油浸式变压器的片式散热器配套冷却单元，也可适配干式变压器的强迫风冷系统，长期暴露在户外环境中，面板表面需要做静电喷塑处理，提升耐候性与抗腐蚀能力，避免长期日晒雨淋出现锈蚀脱落。面板侧边的卡扣结构与壳体上的卡槽对应，除了螺栓固定外，卡扣可以在装配时先临时固定面板位置，方便操作人员调整孔位对齐，减少高空作业时的扶持难度。很多设计新手容易忽略面板与风机之间的密封间隙，在这个结构中，开孔翻边处预留了密封胶条的安装槽，装配时嵌入三元乙丙密封胶条，可以有效阻挡户外的雨水、沙尘沿缝隙进入冷却器内部，避免积灰附着在散热鳍片上降低换热效率，也防止雨水进入引发电气绝缘故障。另外，面板边缘的折弯边做了内卷边处理，去除了钣金切割后的锋利毛边，避免安装维护人员操作时被割伤，同时内卷边结构可以进一步提升面板边缘的刚性，减少运输过程中的磕碰变形。

　　从气流组织的角度看，竖向压筋的间距经过反复调整，间距过大则加强效果不足，间距过小则会增加进风阻力，最终选定的筋条间距可以让进入的气流在到达散热鳍片前形成均匀的层流状态，避免湍流产生的风噪，也让整个散热面的风速差控制在10%以内，保证散热鳍片各个区域的换热效率一致，不会出现局部过热的情况。在安装兼容性上，面板的连接孔位采用通用化设计，可以适配不同功率等级的同系列冷却器壳体，不需要针对每个功率等级重新开模制作面板，减少了加工过程中的模具投入，也方便后期运维时的备件替换，现场维护时不需要进行二次打孔加工，直接拆卸旧面板更换新件即可完成维护，大幅缩短停电检修的时间。
