电源变压器用穿杆式铝挤散热片结构设计

　　这款穿杆式铝挤散热片主要面向中小功率电源变压器的被动散热场景，在开关电源、线性电源、工业控制电源模块的配套散热结构中应用广泛，核心作用是通过增大与空气的接触面积，将变压器绕组、磁芯工作时产生的焦耳热、磁滞损耗热量快速传导到空气中，避免变压器内部绝缘材料因长期超温出现老化加速、绝缘性能下降的问题，保障电源设备在额定负载下的长期运行稳定性。

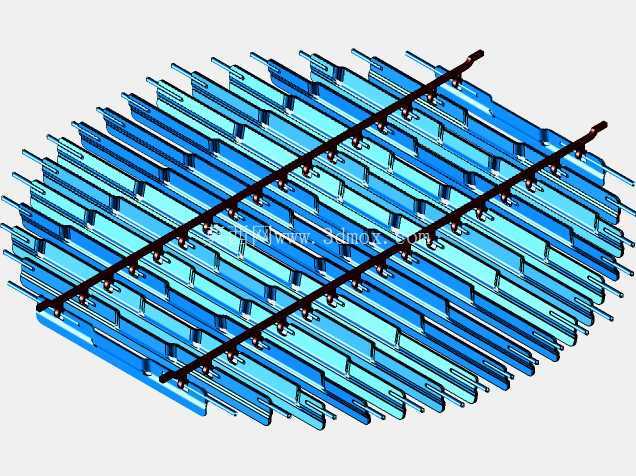

　　从结构设计逻辑来看，这款散热片采用了多片平行铝翅片搭配两根横向穿杆的组合结构，翅片采用等间距平行排布，每片翅片都做了折边强化处理，既提升了单片翅片的结构刚度，避免运输、安装过程中翅片出现弯折变形影响通风间隙，同时折边结构也在一定程度上延长了空气在翅片间隙内的流动路径，提升了热交换效率。横向穿杆采用高强度工程塑料材质，一方面通过过盈配合将所有翅片压紧固定，保证翅片间距的一致性，避免长期热胀冷缩导致翅片移位、间距不均，另一方面塑料材质的穿杆可以阻断翅片之间的不必要热传导路径，减少热量在穿杆位置的无效堆积，同时相比金属穿杆，塑料穿杆的重量更低，也能避免金属穿杆与变压器内部带电部件距离过近带来的绝缘安全隐患。

　　在安装边界设计上，这款散热片的整体外形为规则长方体结构，底部预留了与变压器磁芯、绕组外壳贴合的平整安装面，安装面的平面度控制在0.1mm以内，保证散热片与发热源之间的接触热阻处于较低水平，安装时可以在接触面涂覆薄层导热硅脂进一步填充微观间隙，提升热传导效率。散热片的整体高度根据常规电源模块的内部空间预留设计，翅片间隙控制在3-5mm区间，既保证了自然对流场景下空气可以顺利在翅片间流通，不会因为间隙过小导致灰尘堆积堵塞风道，也不会因为间隙过大导致单位体积内的散热面积不足，兼顾了散热效率与防尘性能。

　　从功能特性来看，这款散热片采用纯被动散热设计，没有配套风扇等运动部件，不存在机械磨损、风扇失效的风险，平均无故障运行时间远高于主动散热方案，适合对可靠性要求较高的工业电源、通信电源场景。翅片采用铝合金挤压成型工艺，材料本身的导热系数可以达到200W/(m·K)以上，能够快速将安装面的热量均匀传导到每一片翅片的各个位置，避免局部热量集中。穿杆的两端做了限位凸台设计，安装时可以直接卡入变压器外壳的预设卡槽内，不需要额外的螺丝固定，提升了装配效率，也避免了螺丝安装带来的应力集中导致翅片变形的问题。

　　在实际选型应用中，这款散热片适配的变压器功率区间在50W到200W之间，在环境温度40℃、自然对流的工况下，可以将变压器的表面温升控制在30K以内，满足绝大多数民用、工业电源的温升要求。如果应用在密闭机箱内空气流动性较差的场景，也可以根据实际温升情况在散热片侧方配套低转速轴流风扇，此时散热效率可以提升40%以上，能够适配更高功率的变压器散热需求。设计过程中针对翅片的厚度也做了优化，单片翅片厚度控制在0.3mm，在保证结构刚度足够的前提下尽可能减少材料用量，控制整体重量与成本，同时较薄的翅片也能降低热量从翅片根部到顶端的传导热阻，让整个翅片表面都能参与热交换，避免出现翅片顶端温度过低、散热面积浪费的问题。

　　另外这款散热片的结构设计也充分考虑了批量生产的工艺性，铝挤翅片可以通过连续挤压工艺批量生产，穿杆装配可以通过自动化压装设备完成，不需要复杂的机加工工序，生产效率高，成本可控，适合电源厂商的大规模批量采购应用。在结构兼容性上，散热片的底部安装面预留了通用的安装孔位，可以适配市面上绝大多数同功率等级的EI型、EE型变压器的安装尺寸，不需要对变压器本身的结构做额外修改，替换性较强，也方便电源厂商在现有产品上做散热升级，不需要重新开模设计外壳结构。
