汽车车身车顶膜钣金支撑结构件

项目分类:汽车 发布时间:2024-12-26 ID:868870
  • 汽车车身车顶膜钣金支撑结构件
  • 汽车车身车顶膜钣金支撑结构件
  • 汽车车身车顶膜钣金支撑结构件
  • 汽车车身车顶膜钣金支撑结构件
  • 汽车车身车顶膜钣金支撑结构件
  • 汽车车身车顶膜钣金支撑结构件

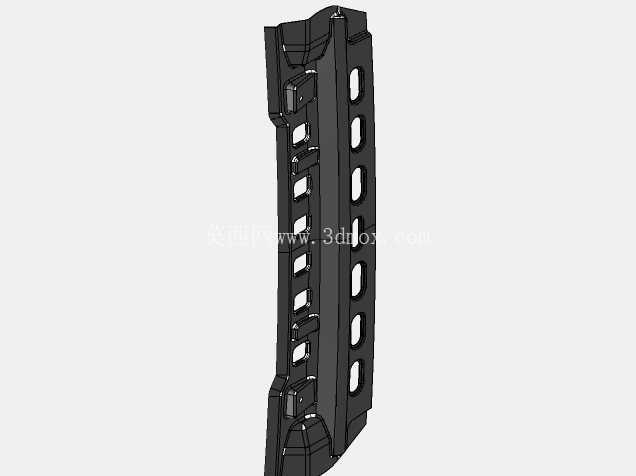

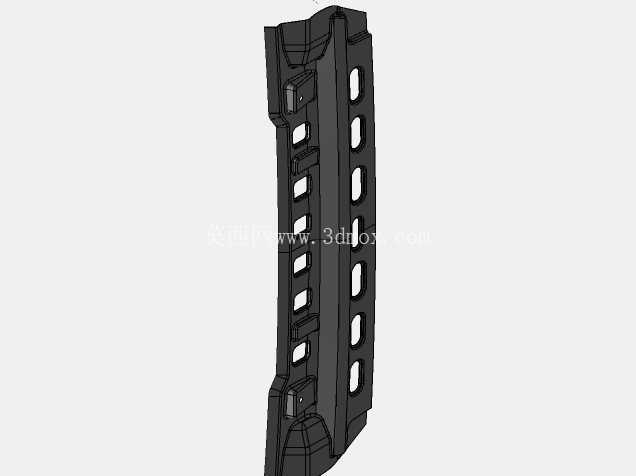

  该结构件为汽车车身顶部的钣金支撑构件,主要承担车顶膜安装定位、车顶局部结构加强的核心作用,在整车装配环节中属于车身覆盖件配套的内支撑类零件,直接匹配车顶内饰与外覆盖件的安装间隙要求。从实际装车场景来看,该零件布置于车顶侧围与顶盖的衔接区域,沿车身纵向布置,需要适配车顶的曲面弧度,同时为车顶膜的粘贴提供平整的支撑基准,避免车顶膜在车辆长期使用过程中出现局部塌陷、起翘的问题,也能在车辆行驶过程中分散车顶局部的振动载荷,降低车顶区域的共振异响概率。

  从功能特性上看,该零件采用连续冲孔的轻量化结构设计,沿零件长度方向均匀排布不同规格的通孔与方孔,这些孔位并非单一的减重设计,部分孔位是为了匹配车顶线束的走线固定座安装,部分孔位是为了适配卡扣的卡接定位,还有部分长圆孔是为了吸收车身焊接过程中的装配公差,避免硬连接导致的装配应力集中。零件两端的折弯结构做了差异化的翻边处理,一端采用小角度包边结构,用于和侧围上边梁的焊接边贴合定位,另一端采用带定位缺口的折弯边,用于和顶盖横梁的安装孔位对齐,在焊装车间上线时,能够通过定位缺口快速实现零件的初定位,减少焊装夹具的调整时间。

  设计过程中,首先需要基于车顶的点云数据逆向拟合零件的整体弧度,保证零件安装后与车顶外板的间隙控制在1.2mm±0.2mm的范围内,间隙过大会导致车顶膜粘贴后出现空鼓,间隙过小则会在装配时顶碰外板导致外板出现凸点。零件的料厚选择0.8mm的冷轧低碳钢板,兼顾结构强度与冲压成型性,在连续模冲压工艺下,能够实现冲孔、折弯、翻边工序的连续生产,零件的所有折弯内角都做了R0.5mm的圆角处理,避免折弯处出现应力开裂,同时所有外露边缘都做了压毛边处理,防止装配过程中划伤操作人员或者割伤车顶膜的背胶层。

  从安装边界来看,零件的总长度适配A柱到C柱之间的车顶侧段长度,宽度方向的尺寸控制在45mm,不会占用过多车顶内部的布置空间,给车顶内饰板、天窗排水管(若配备天窗版本)、侧气帘的布置预留足够的安全间隙。零件上的安装孔位间距严格遵循车身焊装的定位基准体系,主定位孔采用Φ6mm的圆孔,布置在零件靠近B柱的位置,辅助定位孔采用Φ6*10mm的长圆孔,布置在零件两端,能够补偿零件冲压过程中的长度方向公差,同时保证零件装配后的位置度偏差不超过0.3mm,满足整车DTS的匹配要求。在实际使用中,该零件的表面不需要做额外的涂装处理,仅需要做电泳防锈即可,因为其属于车身内部的隐藏式支撑件,不会暴露在用户可见区域,但是电泳层的厚度需要控制在15μm以上,保证零件在整车全生命周期内不会出现锈蚀问题,避免锈迹渗透到车顶膜表面影响外观。

  另外在结构强度校核环节,需要模拟车辆在颠簸路面行驶时的车顶振动工况,对零件施加垂直方向的3g加速度载荷,验证零件的最大变形量不超过0.5mm,避免长期振动导致零件出现疲劳开裂,同时零件的固有频率需要避开车身的怠速振动频率区间,防止出现共振放大的问题。针对冲孔的排布,需要保证相邻孔位之间的料宽不小于5mm,避免孔位过密导致零件的整体刚度不足,同时在零件靠近B柱的位置,因为B柱是车身侧面碰撞的主要传力路径,该区域的孔位做了减少处理,适当提升该段的结构强度,辅助传递侧面碰撞的部分载荷,提升车顶区域的侧碰安全性能。
