折弯式三孔钣金安装固定支架

　　这类折弯钣金支架在交流稳压设备、低压配电柜体以及小型工业电源模组里十分常见，主要承担元器件侧装、模块限位与整机内部走线托附的作用。现场装配时，它往往贴靠在机箱内壁或变压器骨架侧边，通过三个分布在不同高度的圆孔完成螺钉锁紧，既可以把较重的线圈组件、整流模块或接线端子排悬托在指定高度，也能在设备运输振动过程中限制部件横向窜动，避免焊点受剪、接线端子被拉扯松脱。

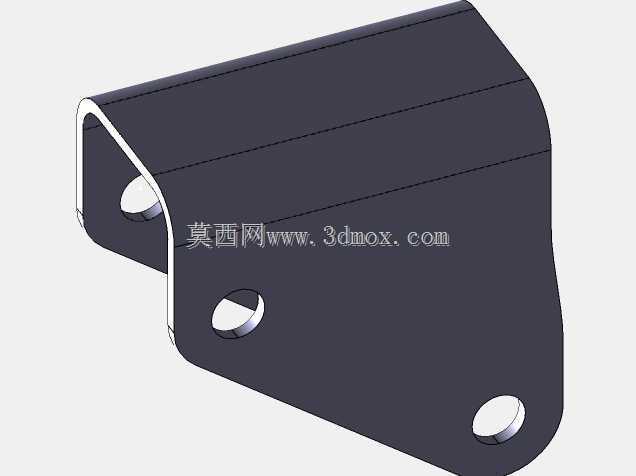

　　从结构形态看，零件采用薄板一体折弯成型，主体由一块近似梯形的立板和顶部翻折出的窄边构成，断面呈开口的L形。立板上沿轮廓并非规则矩形，而是顺着受力方向做了斜切收边，底部两角做圆弧过渡，既减少了尖角在装配时划伤线缆和操作人员的风险，也降低了冲压落料时尖角处应力集中导致的裂纹倾向。三个安装孔沿立板纵向错落布置：上部靠近折弯根处布置一孔，中部偏左布置一孔，下部靠近圆弧端再布置一孔，孔位不在同一条直线上，锁紧后能够形成稳定的三角约束，相比单排两孔方案，抗扭转能力明显提升，承受偏载时支架不容易绕螺钉轴线转动。

　　顶部折弯边的作用不能忽视。薄板单纯靠立板贴装，受力后容易出现板面鼓曲、螺钉孔边塌陷；翻出一道窄边之后，截面惯性矩大幅提高，相当于给立板加了一条加强筋，在板厚不变的情况下，悬臂方向的抗弯刚度可以提升数倍。折弯内角处保留了合理的内R角，避免直角折弯造成外侧材料拉伸过度而开裂，外角则随折弯自然形成圆角，落料展开时需要按板厚、折弯系数扣除折弯扣除量，才能保证展开料尺寸与实际折弯后孔位、边距一致。

　　建模过程中，这类零件适合采用钣金模块自上而下推进：先依据机箱内可用空间画出立板外形草图，确定三个安装孔的中心距、孔边到板边的安全距离以及底部圆弧半径；再通过基体法兰生成薄板，给定与实物一致的板厚和默认折弯半径；随后绘制折弯线，翻出顶部窄边，并对照装配干涉情况调整折弯角度。三个圆孔直接在钣金面上切除生成，孔位要兼顾螺钉头或螺母的操作空间——孔中心到折弯边的距离不能小于螺钉套筒半径，否则现场打紧时工具会与翻边干涉。展开图样可用于核对落料毛坯外形，也能输出给冲压或激光切割工序作为下料依据。

　　安装边界方面，布置该支架时需要在立板背面预留贴合面，正面留出螺钉装入和扳手回转的空间；顶部折弯边朝向被支撑模块一侧时，可兼作小型托边，朝向箱壁一侧时则能增强与壁面的接触刚度。三个孔位建议搭配平垫与弹垫使用，孔直径按所选紧固件留出适当间隙，便于装配时吸收骨架焊接或板材成型带来的少量位置误差。对于长期处于发热环境的应用，板件表面可做喷塑或镀锌处理，折弯边和孔边的涂层覆盖情况需要在工艺中一并考虑，防止裸露边缘锈蚀。整体结构没有复杂曲面和多余特征，用料省、成型工序少，却在刚度、安装稳定性和装配工艺性之间取得了比较务实的平衡，是电源电气设备内部很有代表性的一类钣金支撑件。
