塑料卡扣式滑动连接结构件设计

　　这款塑料滑动卡扣结构件，最初是针对减压阀配套塑料外壳的快装连接需求开发的，在民用给排水减压阀、小型气动调压阀的塑料壳体装配场景中应用十分广泛，能够替代传统的螺丝连接或者超声波焊接工艺，大幅提升产线的装配效率，同时降低后期维护拆卸的难度。从实际使用场景来看，这类结构常出现在家用净水设备的调压阀外壳、小型气动回路的塑料减压阀端盖连接位置，不需要额外的紧固件，只需要通过滑动卡扣的推入配合就能实现两个塑料壳体件的紧密连接，日常维护时只需要反向推动卡扣即可拆开，不需要破坏壳体结构，对于需要定期清理滤网、更换调压膜片的减压阀产品来说，这种结构的实用性非常突出。

　　在功能特性上，这个结构的核心是通过滑动件上的凸扣与基座上的卡槽实现过盈卡合，滑动件的两侧设计了导向筋，和基座上的导向槽配合，滑动行程控制在12mm，既能够保证卡扣完全卡入卡槽实现锁紧，又不会因为行程过长导致装配效率降低。卡扣的卡合面设计了1.5度的拔模斜度，既方便注塑生产时的脱模，又能保证卡合后不会因为日常的振动出现松脱，卡扣的解锁面设计了30度的导向斜面，拆卸时只需要施加较小的推力就能让卡扣脱离卡槽，不会出现卡扣断裂的问题。整个结构的壁厚统一控制在2mm，符合常规ABS或者PP塑料的注塑工艺要求，不会出现缩痕、翘曲等注塑缺陷，曲面部分全部做了R3的圆角过渡，避免应力集中导致的结构开裂。

　　设计过程中首先考虑的是塑料件的成型工艺性，最初的方案是直接做实体结构，后来发现曲面部分如果直接做厚体，会出现壁厚不均的问题，注塑时容易产生气泡和缩痕，因此采用了曲面偏移加厚的设计思路，先构建出产品的外观曲面，然后向内偏移2mm生成壁厚，再通过布尔运算合并成实体，所有的转角位置都做了圆角过渡，保证壁厚均匀。导向槽的位置设计在基座的两侧，深度1.2mm，和滑动件上的导向筋采用间隙配合，单边间隙控制在0.1mm，既能够保证滑动顺畅，又不会出现晃动间隙过大的问题。卡扣的卡合量设计在0.8mm，这个数值是经过多次试模验证的，对于常用的ABS材料来说，0.8mm的卡合量既能够保证足够的连接强度，承受150N的拉力不会脱开，又不会因为卡合量过大导致装配时需要的推力太大，影响产线工人的装配效率。

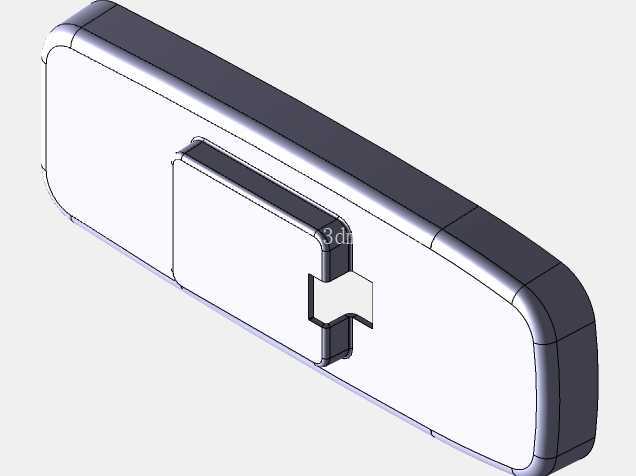

　　从安装边界来看，整个基座的外形尺寸为长86mm、宽22mm、厚8mm，滑动件的尺寸为长32mm、宽20mm、厚6mm，安装时只需要在配套的壳体上预留出对应的滑动槽位，槽位的尺寸公差按照H7级精度设计，就能保证整个卡扣结构顺利装配。结构的安装空间要求比较小，不需要预留螺丝安装的沉头空间，也不需要预留超声波焊接的焊线位置，相比传统的连接方式能够节省大概30%的壳体安装空间，对于小型化的减压阀产品来说非常友好。另外整个结构的所有棱边都做了R0.5的圆角处理，不会出现锋利的毛边，装配时不会划伤工人的手，符合装配作业的安全要求。在实际的测试中，这个卡扣结构经过500次的反复拆装，卡扣的磨损量小于0.1mm，仍然能够保持足够的卡合力，完全满足减压阀产品全生命周期的维护拆卸需求。
