车用内燃发动机冷却散热结构设计

项目分类:汽车 发布时间:2024-10-08 ID:780412

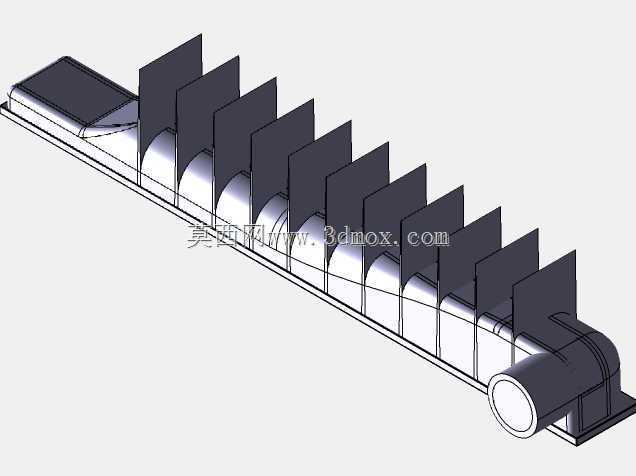

  • 车用内燃发动机冷却散热结构设计

  做车用动力系统热管理设计的时候,这类散热结构的匹配从来不是拍脑袋定参数,得先把发动机舱的安装边界卡准——首先要避开进气谐振腔、空调管路、转向助力泵这些周边部件的干涉区间,进出水端的接口位置要和发动机缸体水套的出水口、冷却循环回水管的走向完全对齐,不能出现硬掰管路才能对接的情况,否则后期装车很容易出现密封失效、管路应力开裂的问题。

  从实际使用场景来看,这个散热部件承担的是把发动机循环冷却液携带的多余热量散到外界空气里的作用,要覆盖怠速、爬坡、高速巡航、低温冷启动等全工况的散热需求:怠速工况下没有迎面撞风,全靠散热鳍片的导热面积把热量导到周边空气里,所以鳍片的排布间距不能太密,太密的话低速下空气流通阻力大,热量反而闷在芯体里散不出去;高速工况下迎面风速高,鳍片的迎风角度要顺着气流方向做圆弧过渡,不能出现直角迎风的结构,否则会额外增加风阻,还会在鳍片间隙里形成紊流区,降低实际换热效率。

  设计的时候先把核心的流道结构做出来,内部的冷却液流道采用分段式的圆弧过渡结构,避免直角转弯造成的流阻增大,让冷却液从进水端进入后能均匀分配到每一段散热通道里,不会出现局部流量不足导致的热点。鳍片和主箱体的连接采用一体化的结构衔接,避免后期装配带来的接触热阻——很多后装的散热部件就是因为鳍片和芯体是压装或者焊接的,接触位置有缝隙,导热效率直接掉三成以上,一体化的结构能让热量直接从流道壁传导到鳍片末端,导热路径没有额外损耗。

  安装边界上,整个结构的长度方向要匹配发动机舱预留的安装横梁间距,两端的固定支脚位置要对应车身上的预装安装孔,支脚处预留减震胶垫的安装空间,避免车辆行驶过程中的振动直接传递到散热芯体上,造成焊缝开裂或者鳍片变形。进出水口的管径要和整车冷却系统的管路内径匹配,接口处做凸缘结构,方便卡箍固定,密封面的平面度要控制在0.1mm以内,防止冷却液渗漏。

  实际功能上,这个结构还要兼顾冷启动时的升温速度,不能一味追求大散热面积导致发动机长时间达不到工作温度——鳍片的厚度和数量是经过热平衡计算的,在满足大负荷工况散热需求的前提下,尽量减少不必要的散热面积,让发动机冷启动后能快速升到最佳工作温度,降低磨损和油耗。另外结构的边角位置都做了圆弧过渡,没有尖锐的凸起,一方面是避免安装的时候划伤维修人员,另一方面也减少应力集中,在车辆长期颠簸的工况下不会出现边角开裂的问题。

  做结构验证的时候,要先核对整个结构的最小离地间隙,不能比前副车架的最低点还低,否则车辆经过坑洼路面的时候很容易被地面障碍物磕坏;还要核对和前方冷凝器的间距,预留至少15mm的空气流通间隙,不能贴在一起,否则两个换热部件互相挡风,空调和散热的效率都会受影响。整个结构的重量也要控制在合理区间,不能为了提升散热能力盲目增加壁厚,过重的话会增加车头的轴荷,影响车辆的操控平衡性,壁厚在满足耐压要求的前提下做等强度设计,流道承压位置壁厚适当加厚,鳍片位置在保证刚度的前提下尽量做薄,兼顾强度、散热效率和重量控制。
