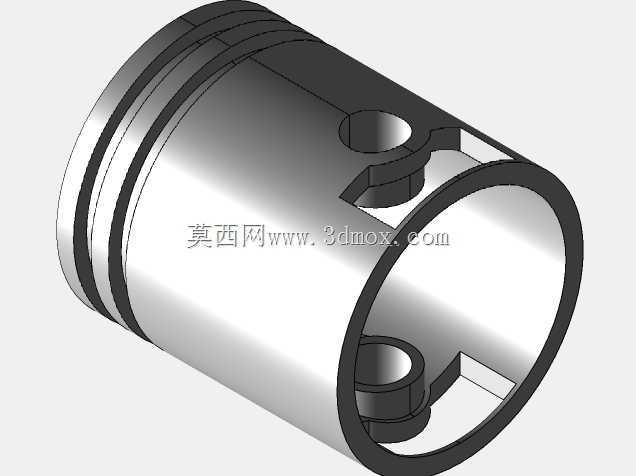

往复式动力设备配套活塞结构设计

　　在往复式动力转换、流体增压类设备的结构体系中，活塞是直接参与能量传递、介质分隔的核心执行零件，其结构合理性直接决定整套设备的容积效率、密封寿命与运行可靠性。从实际应用场景来看，这类活塞结构可适配小排量往复式内燃机的动力输出端，也可用于中低压往复泵、微型空气压缩机、轻型气动执行气缸的腔体内部，在设备运行周期内承担往复直线运动的动能传递、腔室压力隔离、配合环组实现动密封的核心作用。

　　设计阶段首先要匹配安装边界的尺寸约束：活塞外径需与对应缸体内径保持H7/f6的间隙配合基准，预留活塞环安装槽的径向深度与轴向宽度时，要兼顾环组的弹性胀量与高温工况下的热膨胀余量，避免运行过程中出现卡滞、拉缸等失效问题。活塞裙部的长度设计经过反复校核，既要保证往复运动过程中的导向稳定性，减少侧推力带来的偏磨风险，又要控制整体重量，降低曲柄连杆机构的往复惯性力，减少设备运行时的振动与冲击载荷。

　　活塞销孔的同轴度、圆柱度公差控制在0.01mm以内，销孔内部的卡环槽结构用于限制活塞销的轴向窜动，避免销体脱出刮伤缸壁；活塞顶部的型面采用平面结构，适配平顶燃烧室的压缩比设计需求，加工时保证顶面粗糙度达到Ra1.6以下，减少积碳附着的概率。活塞内部的空腔结构做了等壁厚优化，在保证结构强度满足最高爆发压力冲击的前提下，尽可能去除冗余材料，降低运动件的惯量，提升设备的动态响应速度。

　　从装配逻辑来看，活塞外圆的三道环槽分别对应两道气环与一道油环的安装位，气环负责密封燃烧腔或压缩腔的高压介质，油环负责刮除缸壁多余的润滑油，避免润滑油进入工作腔造成介质污染或积碳问题。裙部的型线做了微椭圆修形处理，适配运行过程中受热变形、侧推力变形带来的轮廓变化，保证全工况下活塞与缸壁的接触均匀，避免局部应力集中造成的异常磨损。这类活塞结构的材料选用通常匹配设备的工况等级，常规动力场景采用共晶铝硅合金，兼顾轻量化与导热性，高压重载场景可采用铸铁材质提升结构强度，不同材质的活塞在环槽尺寸、销孔配合公差上会做对应调整，保证适配不同的运行参数要求。
