脉冲悬架液压阻尼减震器三维结构

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779077
  • 脉冲悬架液压阻尼减震器三维结构
  • 脉冲悬架液压阻尼减震器三维结构

  该脉冲悬架减震结构主要面向小型行走设备、非道路运载小车、轻型作业平台以及需要缓冲隔振的机械支撑场景,核心作用是在设备经过颠簸路面、承受周期性冲击载荷或者机架产生往复振动时,通过弹簧蓄能与阻尼耗散共同作用,快速衰减振动幅度,避免刚性冲击直接传递到主体机架,既提升作业部件的运行稳定性,也能降低连接螺栓、钣金焊缝长期受交变载荷出现松动开裂的风险。

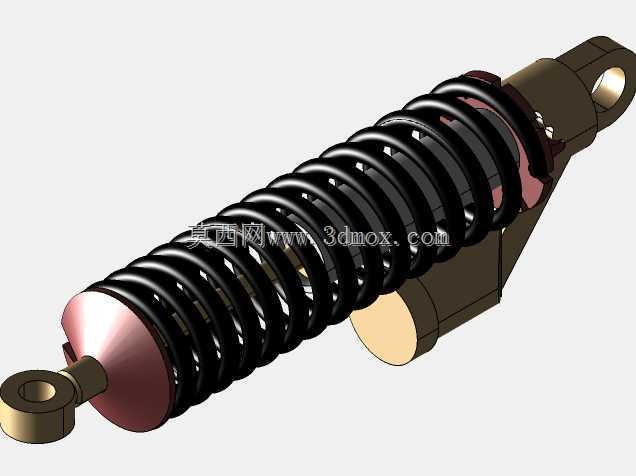

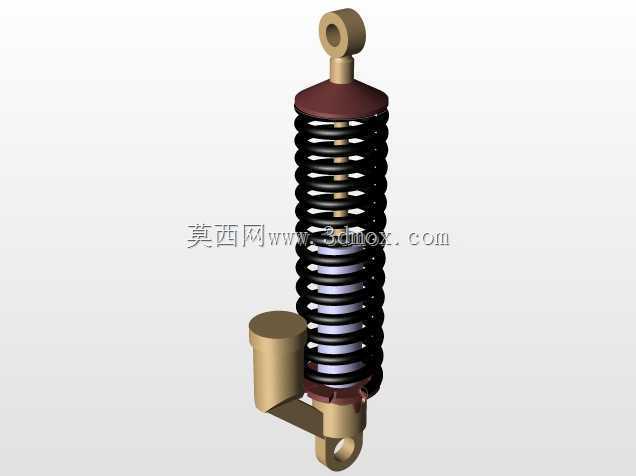

  从结构组成来看,整套构件包含外置螺旋压缩弹簧、筒式阻尼主体、两端铰接安装座以及端部限位挡件。螺旋弹簧采用大节距圆柱螺旋形态,套在阻尼筒外侧,弹簧两端分别抵靠在两端的支撑座面上,承受轴向压缩载荷;阻尼筒内部为活塞与油腔结构,当两端铰接点受外力产生相对轴向位移时,活塞在筒体内往复运动,油液通过节流孔隙产生阻尼力,把弹簧往复伸缩的动能转化为热能耗散掉,避免弹簧出现持续反复弹跳的问题。两端的铰接座都加工有同轴销孔,安装时通过销轴与设备的悬挂摆臂、机架支座形成转动副,能够补偿车辆跳动过程中悬挂机构产生的小角度摆转,不会因为安装点位的相对角度变化让减震筒承受额外弯曲力矩。

  设计思路上,这类脉冲悬架减震器没有采用刚性锁止的连接形式,特意选用两端耳环铰接的布局,首先是适配悬挂导向机构的运动轨迹——在车轮或者支撑轮上下跳动时,减震器的两端安装点距离会随摆臂摆动持续变化,铰接结构可以让减震器始终只沿自身轴向承受拉压载荷,侧向力全部由悬挂的导向摆臂承担,避免阻尼筒的活塞杆受径向力出现偏磨、油封漏油的问题。弹簧的刚度选型需要匹配设备整备质量,空载状态下弹簧预压缩量提供基础支撑力,保证设备静置时悬架保有足够缓冲行程;遇到大幅冲击时弹簧被进一步压缩,阻尼力随活塞运动速度升高而增大,把冲击峰值平缓削减。端部的红色挡盘一方面作为弹簧的轴向定位面,约束弹簧不会发生径向窜动,另一方面也起到机械限位作用,当弹簧压缩到极限行程时挡盘与筒身台阶贴合,防止弹簧被压并失效,同时限制活塞超行程脱出缸体。

  外形与安装边界方面,整套减震器为长轴类构件,主体沿弹簧轴线方向延伸,两端耳环的销孔轴线互相平行,整体径向轮廓由螺旋弹簧的外径决定,没有侧向突出的复杂结构,在整车布置时只需要预留沿减震器轴向的伸缩空间,径向留出略大于弹簧外径的避让间隙即可,避免弹簧压缩过程中与周边轮胎、车架管件发生摩擦干涉。安装点位的设计需要注意两个耳环销孔的中心距,要对应悬挂在静载平衡位置时的安装尺寸:静态装车后减震器处于中等压缩行程,往上跳动时留有足够的压缩余量,往下回弹时也不会被拉伸到极限长度,保证双向都有足够的运动行程。销轴装配时要在铰接孔内加装衬套,降低转动摩擦磨损,同时销轴轴向做开口销限位,防止运行中销轴脱出。

  在实际工况里,这类减震器既可以用在小型代步车辆、越野作业小车的悬挂系统,也能作为工业设备的隔振支撑,安装在振动设备与固定机架之间,阻隔设备运行产生的振动传递到地面,或者抵消外部路面冲击对机载精密部件的影响。建模过程中完整还原了弹簧的螺旋扫掠形态、阻尼筒的分段缸体结构、耳环销孔的同轴特征以及端部限位件的装配关系,各部件的配合层级清晰,能够直接用于悬挂机构的运动校核、安装空间干涉检查,也可以作为选型时的结构参考,对照载荷参数调整弹簧丝径、有效圈数、缸筒长度与铰接点距,匹配不同载重等级的设备缓冲需求。
