共轴传动用六角结构法兰联轴器

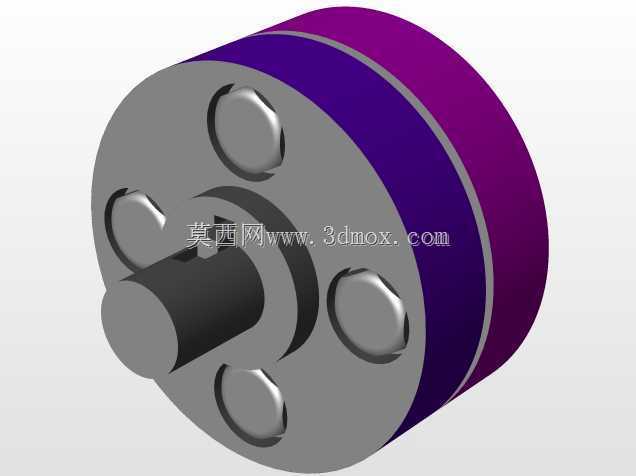

　　在各类需要刚性同轴传动的工业设备场景中，法兰联轴器是应用极为广泛的轴系连接部件，从常规的输送线驱动单元、中小型机床主轴传动，到泵组、风机的动力输出端，只要涉及两根共线布置的轴需要同步传递扭矩、补偿极小范围安装偏差的工况，都能见到这类零件的身影。不同于弹性联轴器依靠弹性元件缓冲吸振的特性，这类刚性法兰联轴器的核心作用是实现两根轴的刚性固连，保证传动过程中两轴的回转同步性，不会出现相对角位移或者轴向窜动，适合对传动精度有一定要求、载荷平稳无强冲击的传动场景。

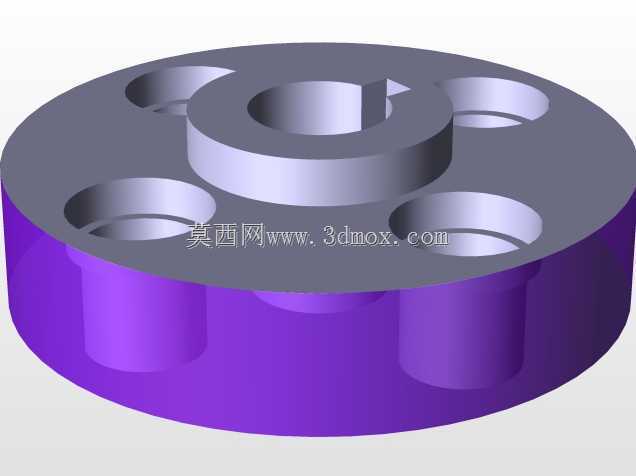

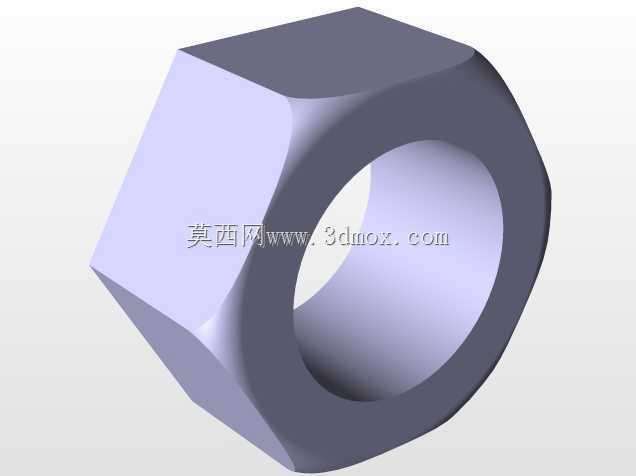

　　从结构设计来看，这款联轴器采用了外六角的主体构型，而非传统的圆形法兰盘结构，这种设计的实际考量非常贴合现场安装维护的需求：在设备装配或者后期检修拆卸时，普通圆形法兰联轴器需要额外的工装卡住盘体才能拧紧紧固件，而外六角的结构可以直接用标准开口扳手卡住六角面完成固定操作，不需要定制专用工装，在狭小的设备安装空间内操作便利性提升非常明显。主体中心为贯通的轴孔，用于穿入待连接的两根轴，轴孔的加工精度直接决定了轴系的同轴度误差，设计时轴孔公差通常选取过渡配合区间，既保证装配时不会出现过松导致的偏心晃动，也不会因为过盈量太大造成装配困难。六角结构的每个平面都做了小尺寸的倒角过渡，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少零件在热处理过程中尖角位置的应力集中问题，提升零件的整体疲劳强度。

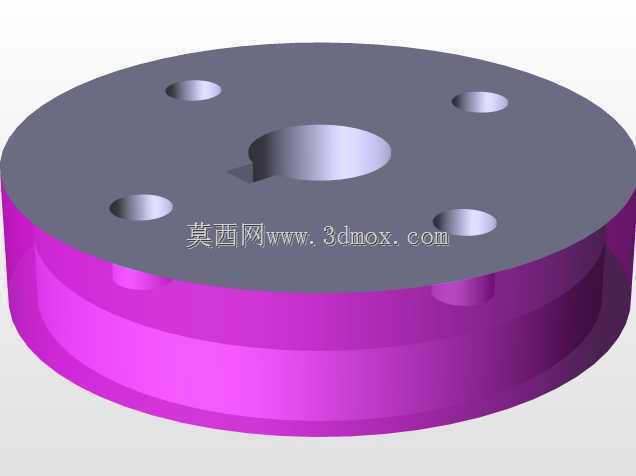

　　在安装边界的设计考量上，这类联轴器的径向尺寸需要匹配所连接轴的直径，通常六角结构的对边尺寸会比同规格圆形法兰的直径略小，能够在相同的轴孔规格下占用更小的径向安装空间，适合设备内部布局紧凑、径向预留间隙不足的传动位置。轴向尺寸的设计需要兼顾连接强度和轴系的轴向预留量，联轴器的轴向长度要保证两根轴插入后有足够的配合长度，能够传递额定扭矩不打滑，同时也要避免轴向尺寸过长导致轴系的悬臂量增大，增加支撑轴承的径向载荷。零件的端面加工有严格的平面度要求，两个端面分别与两根轴的轴肩贴合，端面与轴孔的垂直度公差需要控制在合理范围内，否则装配后会出现轴系憋劲、回转过程中产生附加径向力的问题，长期运行会加速轴承磨损，甚至出现轴系振动超标的情况。

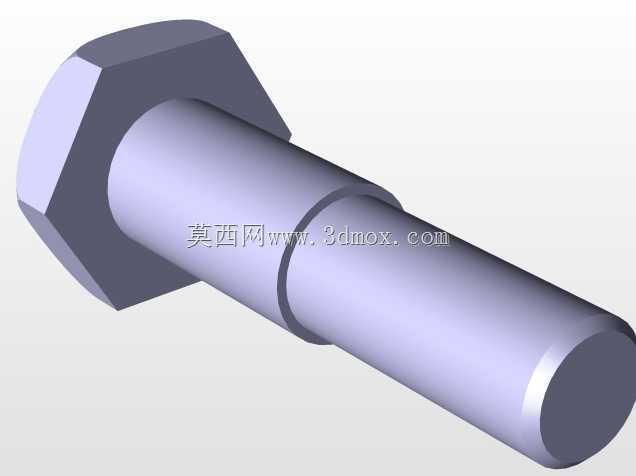

　　实际选型应用时，需要先核算传动系统的额定扭矩，确保联轴器的承载扭矩有足够的安全余量，通常静载荷工况下安全系数取1.5到2即可，有轻微冲击的工况需要把安全系数提升到2.5到3。安装时要先调整两根轴的同轴度，虽然刚性联轴器本身对安装偏差的补偿能力极弱，但合理的安装对中能够大幅延长联轴器和配套轴承的使用寿命，装配过程中要先清理轴表面和联轴器轴孔的毛刺、油污，涂抹少量润滑脂方便装配推入，再通过紧固件完成轴向锁紧，最后盘动轴系检查回转是否顺畅，有没有卡滞或者偏重的情况。日常维护中，这类刚性联轴器几乎不需要额外的保养，只需要在设备定期巡检时检查连接紧固件有没有松动，联轴器本体有没有出现裂纹或者异常磨损即可，相比带弹性元件的联轴器，它的故障率更低，使用寿命更长，只要安装对中到位、载荷在额定范围内，基本可以做到和设备同寿命周期使用。

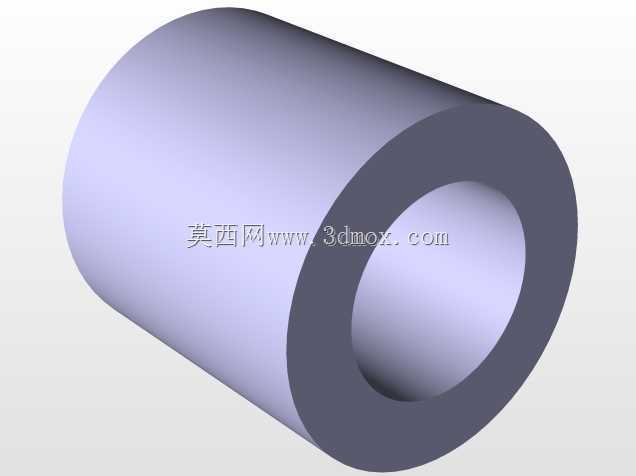

　　从建模逻辑来看，绘制这类零件的三维模型时，首先要确定轴孔直径、六角对边尺寸、轴向总长度这几个核心参数，先通过拉伸特征做出六角主体和中心轴孔的基础构型，再处理端面倒角、棱边倒钝这些细节特征，建模过程中要注意特征的参数化关联，方便后续根据不同的轴径需求快速调整尺寸规格，不需要重新绘制整个模型。模型的细节处理要贴合实际加工工艺，比如所有的棱边倒角尺寸要符合机械设计的通用规范，不要出现无倒角的锐边，也不要设计出现有加工工艺无法实现的特殊结构，保证模型导出后可以直接用于工程图绘制、装配干涉检查等后续设计环节。
