重载万向脚轮组件结构设计

　　这套脚轮组件面向车间转运台车、小型稳压电源柜体、可移动工装架以及轻型自动化设备底盘的行走需求，整体采用顶板安装、双支架夹持单轮的经典布局，在保证承载能力的同时控制整体高度，适合对设备底部净空有严格限制的移动工位。

　　从实际使用场景来看，脚轮并不是孤立零件，它直接决定设备推移时的转向灵活性、停放稳定性和地面适配性。顶板作为与设备底盘连接的承载界面，四角预留螺栓过孔，现场可通过四颗螺栓将整个轮组固定在钢质底板下方；装配时螺栓从顶板穿入设备底架，配合垫圈和锁紧螺母完成固定，避免轮组在频繁转向、启停过程中出现松动。顶板下方设置回转支承结构，使轮体部分能够相对安装板绕竖直轴线旋转，推移设备时不需要额外调整底盘方向，即可完成转向、横移和对位。

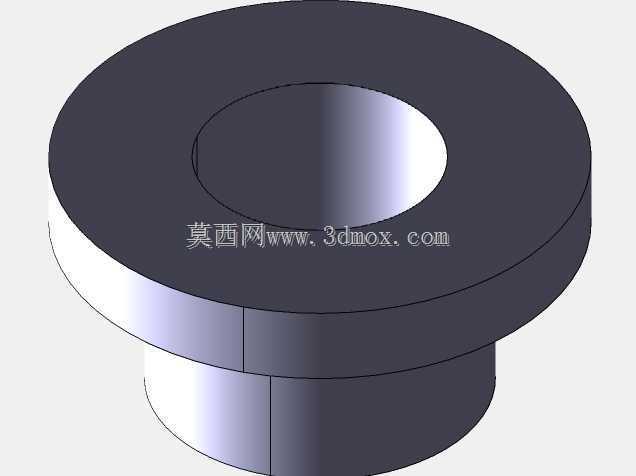

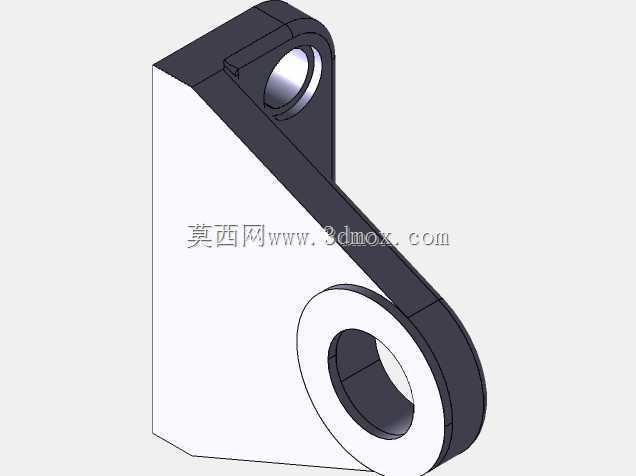

　　轮组的受力路径比较清晰：设备重量先由安装顶板承受，再通过两侧支架传递到轮轴，最终由滚轮接触地面承担。两侧支架对称布置，能够限制轮轴的轴向窜动，同时把侧向推力分散到两个支撑耳板上，减少单侧支架受扭的风险。滚轮采用较宽的圆柱接触面，滚动时与地面接触面积更大，在环氧地坪、水泥地面和钢板平台上都能保持较低的接触应力；轮缘与支架之间保留间隙，转向时不会与支架发生摩擦卡滞。轴套布置在滚轮与轮轴之间，将滚轮转动时的滑动摩擦集中在可更换部位，长期使用后即使出现磨损，也可以优先更换衬套，而不必整体报废支架和滚轮。

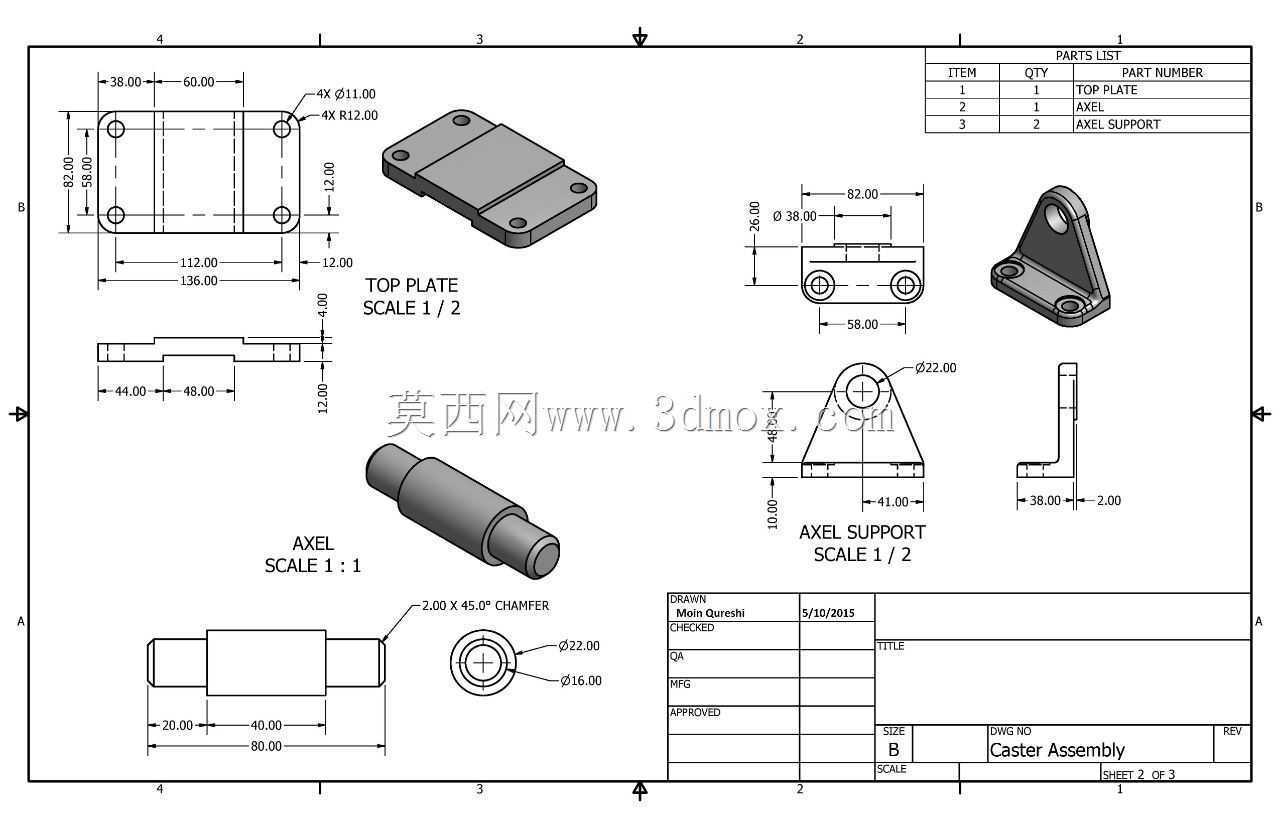

　　设计过程中需要重点校核几个边界。首先是安装高度，脚轮属于设备底部支撑件，顶板上表面到滚轮最低点的距离直接影响整机重心和底盘离地间隙；高度过大，会使设备推移时晃动量增加，高度过小，则可能在地面不平时出现底盘磕碰。其次是顶板孔位与设备底梁的匹配，螺栓孔间距需要兼顾标准型钢底盘和焊接底板的常见尺寸，孔位边缘到板边的距离也要满足挤压强度要求。再次是转向半径，滚轮中心线与回转轴心之间存在偏距，这个偏距不能随意设置：偏距过小，脚轮自动回正能力弱，推行时容易出现摆振；偏距过大，则转向阻力增大，推移手感发沉。

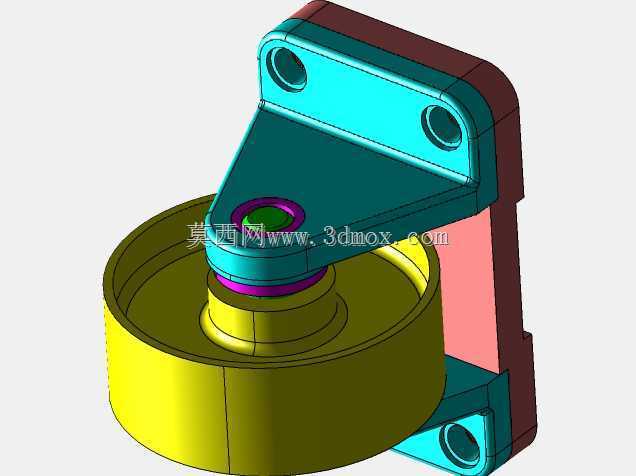

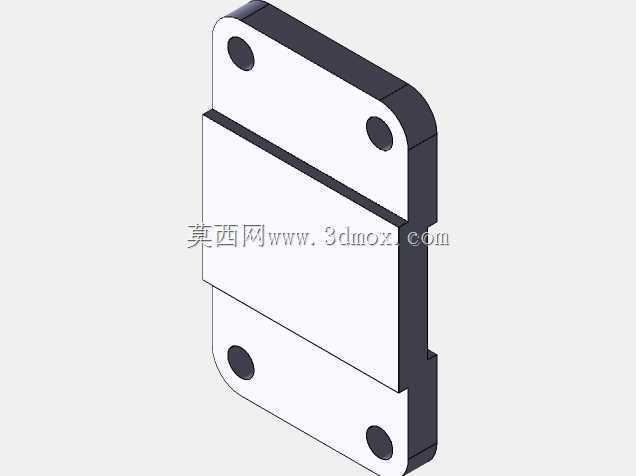

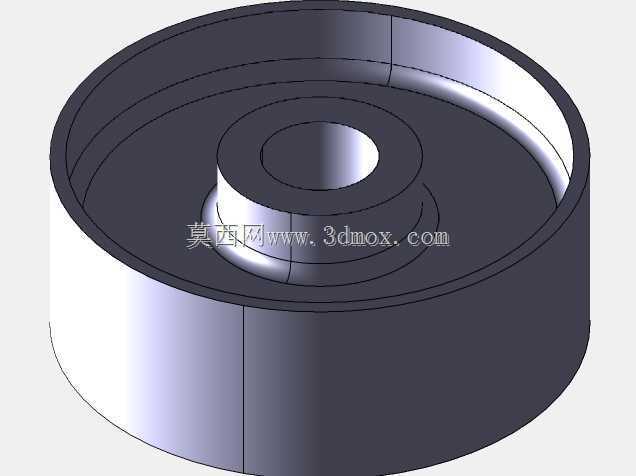

　　从外形结构上看，顶板为平板式结构，便于与设备底面完全贴合；支架向下延伸并包住滚轮两侧，既承担载荷，也对滚轮形成防护，减少设备经过设备边角、轨道接缝时异物卡入轮侧的概率。滚轮中部为实心承载结构，外圈轮廓圆滑，经过焊缝、地面线槽或小高度台阶时，冲击能够通过轮体和支架逐级传递，不会直接把硬冲击作用到设备底板。

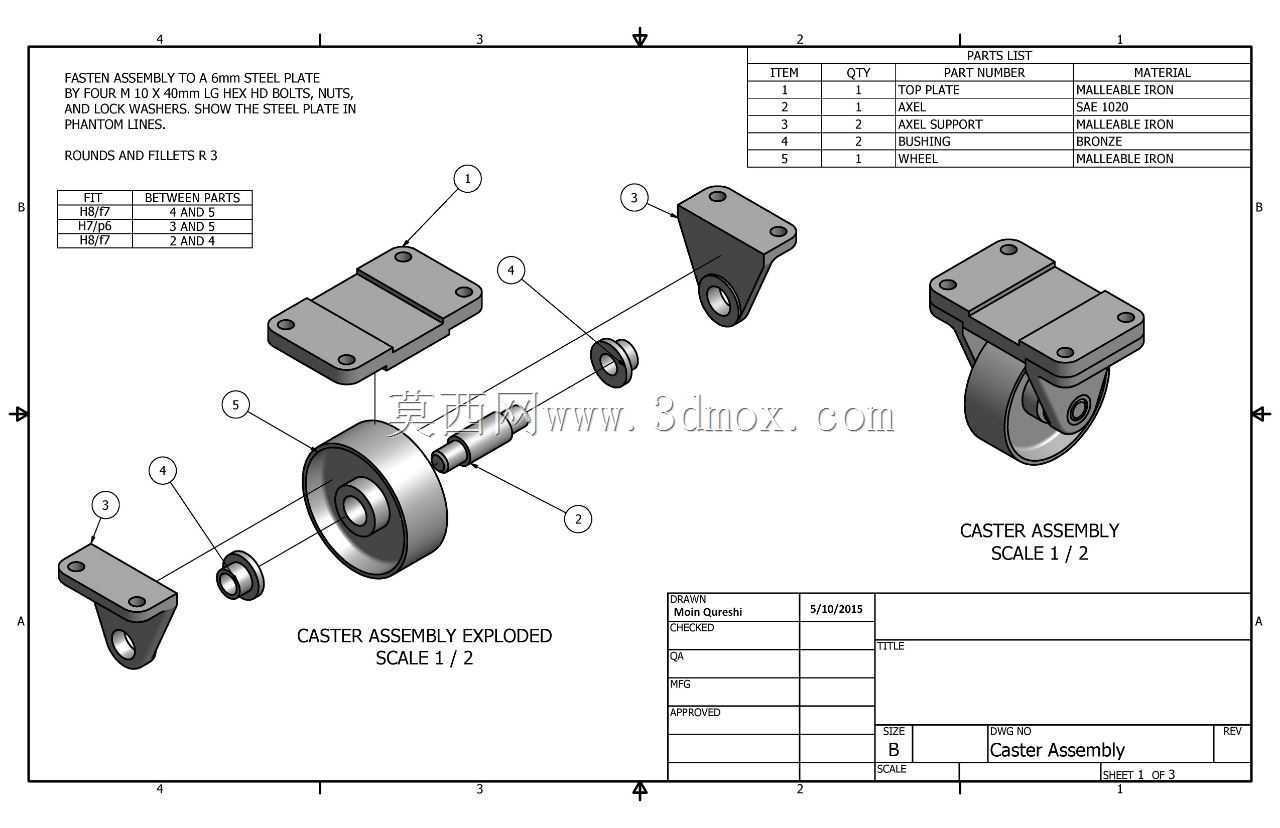

　　在三维结构建模时，需要把装配关系拆分为顶板、轮轴、滚轮、衬套、两侧支架等独立零件，而不是建成单一实体。这样处理的价值在于，后续工程图中可以清晰表达爆炸关系和装配顺序，也便于在选型阶段替换滚轮直径、板厚或孔距。爆炸视图中，轮轴沿支架同轴穿入，衬套压入滚轮两端，支架再通过紧固件与回转部分连接；各零件之间的同轴度、间隙和配合长度都应在模型中保留，而不是仅做外观示意。

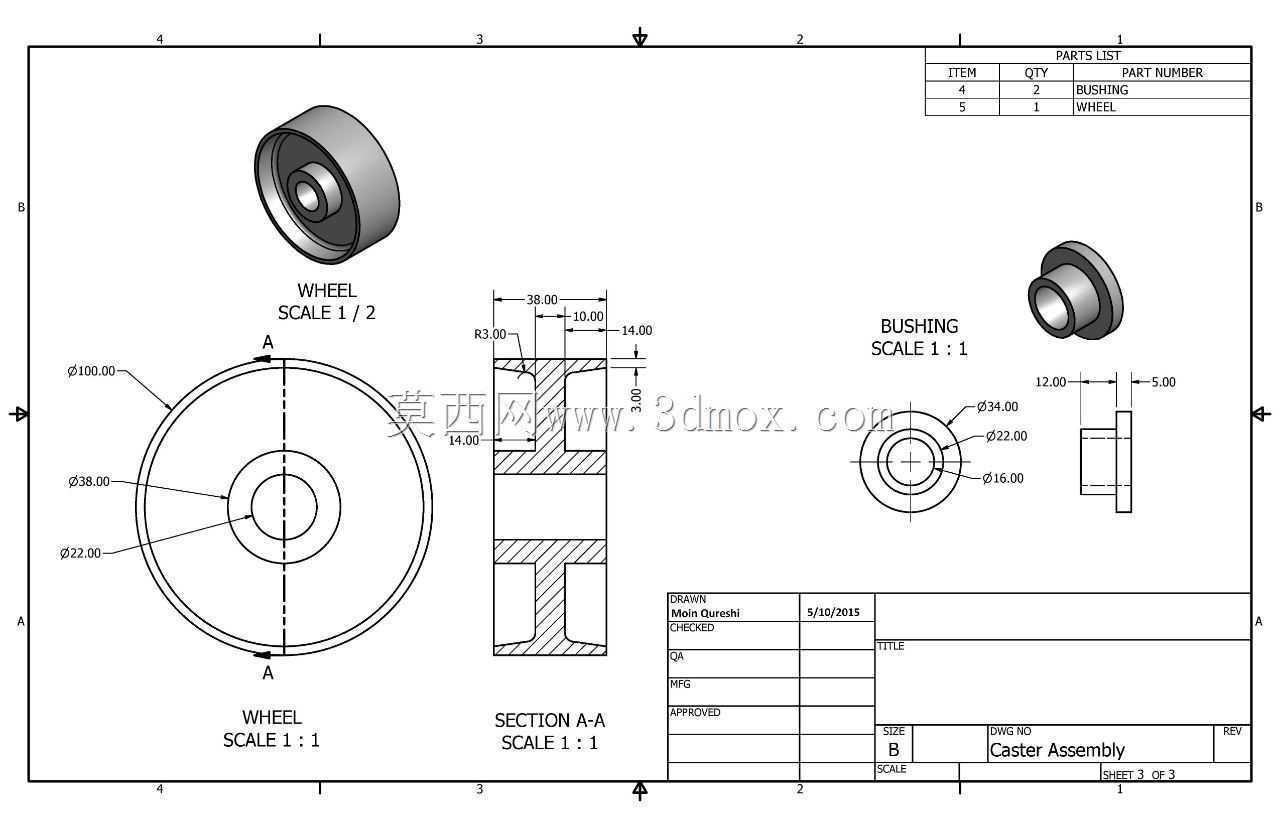

　　对于结构设计人员来说，这类脚轮的难点不在复杂曲面，而在承载、转向和安装边界的平衡。滚轮直径影响滚动阻力和越障能力，支架宽度影响侧向稳定性，顶板厚度决定连接刚度，衬套长度影响磨损寿命。若用于交流稳压电源等电气设备底部，还需要考虑设备内部器件对振动的敏感性：脚轮在滚动过程中应避免明显旷量，支架与顶板之间的回转配合不能过松，否则设备移动后会产生附加振动。若用于工装台车，则更关注频繁推拉后的耐磨性和维护便利性，衬套、轮轴等易损部位应具备拆装空间。

　　整体结构没有采用复杂的异形壳体，而是以板件、轴件和轮体组合实现功能，零件数量少、工艺性好，适合焊接、机加工和标准件采购相结合的制造方式。模型在装配状态下可用于设备底盘布局校核，在爆炸状态下可用于指导装配和维护，对移动设备底盘设计、脚轮选型校核以及行走机构教学都具有直接参考价值。
