简易皮带轮传动结构仿真分析

　　带轮传动是工业现场最常见的动力传递形式之一，从车间小型台钻、木工砂带机，到农用脱粒设备、小型输送线、风机驱动端，都能看到开口皮带传动的布局。这套简化结构把两个不同直径的轮体和闭合环形带整合在同一装配体中，没有额外加入张紧支座、电机法兰或护罩，核心目的是把传动副本身的几何关系抽离出来，方便在仿真环境中观察带段受力、轮缘接触和载荷传递规律。

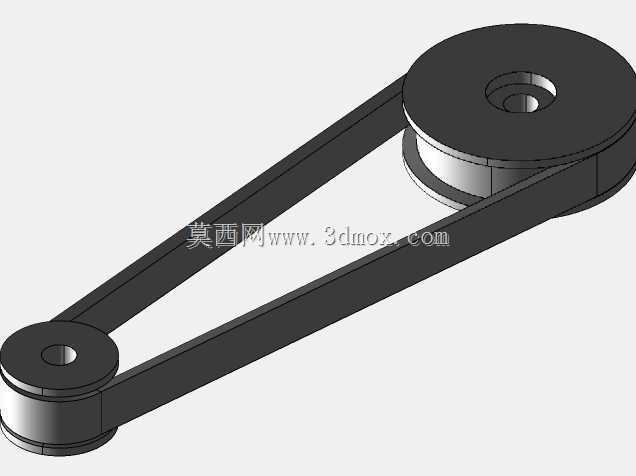

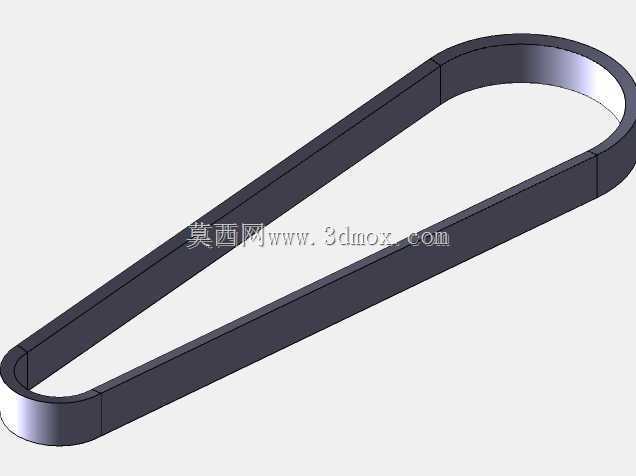

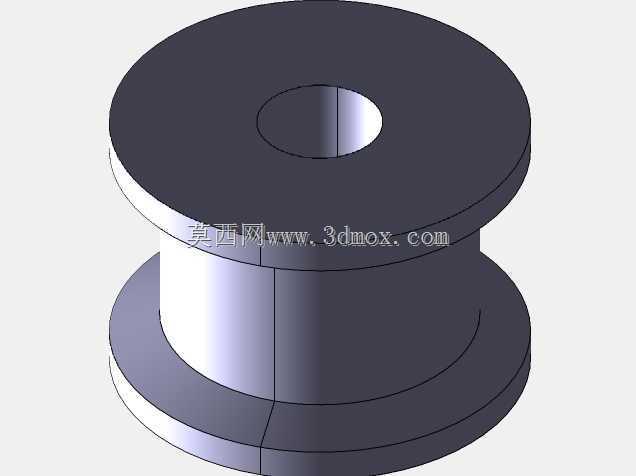

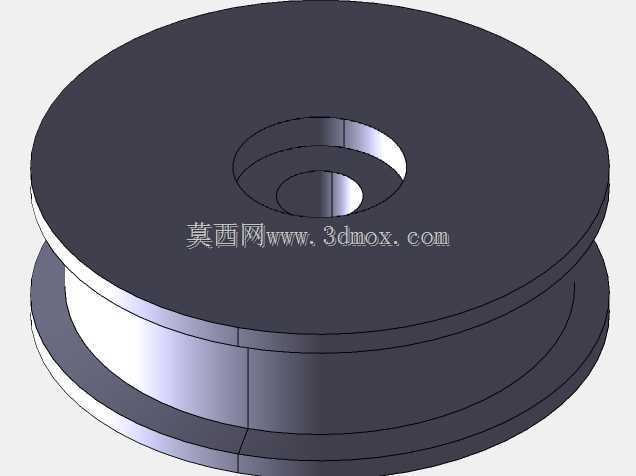

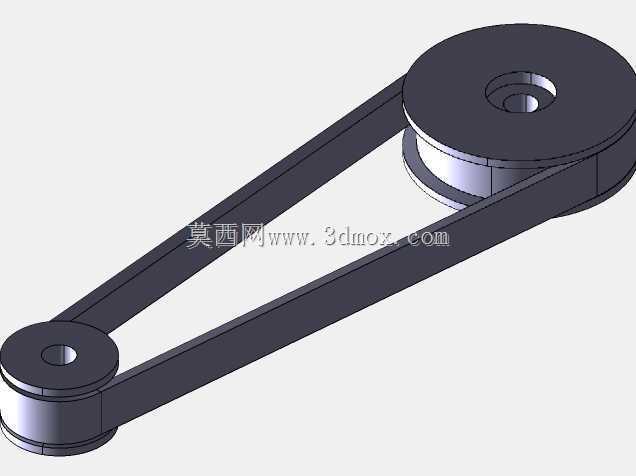

　　从布局上看，两个带轮沿中心距方向拉开，大轮作为从动或增速端、小轮作为主动端的布置在小型设备里十分常见。两轮轴线保持平行，轮槽处于同一平面，避免皮带运行时出现偏磨、掉带。环形皮带套在两轮轮缘外侧，上下两段直边分别承担紧边和松边拉力，绕入轮槽的弧形段则通过摩擦力把扭矩从主动轮传递到从动轮。建模时轮体采用带轮缘凸边的槽轮形态，中间凹槽约束皮带的径向位置，两侧凸边挡住皮带侧向窜动；轮毂中心开出通孔，用于穿入轴件，孔周保留足够的轮毂壁厚，保证键连接或顶丝固定处不会出现局部强度不足。

　　做这类简化结构时，尺寸设定往往先从传动需求反推：先确定两轮的直径比，得到预期的传动比，再根据现场安装空间选定中心距。中心距过小会导致皮带包角不足、打滑概率上升，过大则会让皮带在高速下抖动、拍击。皮带长度由两轮直径和中心距共同决定，闭合后要保证初装时留有合理张紧量，既不能绷得过死加剧轴承受力，也不能过松造成启动丢转。模型里省略了键槽、倒角、减重孔等细节，是因为分析重点不在单件工艺，而在传动副的整体力学行为：比如启动瞬间紧边拉力骤增、松边松弛，带与轮槽接触区域出现应力集中；稳定运转时离心力让皮带对轮面的正压力下降，传递扭矩能力随之变化；载荷突变时皮带会出现弹性滑动，吸收一部分冲击。

　　在实际设备布置中，这套传动副的安装边界要考虑多方面因素。轴向方向上，两轮轮槽必须对中，偏差过大会让皮带单侧磨损、寿命骤降；径向方向上，电机端和工作机端的轴要有足够支撑，悬臂过长会让轴在皮带拉力下挠曲，破坏轮槽平行度。外围通常还要预留张紧调节空间，要么通过电机滑轨移动中心距，要么加装张紧轮压在松边外侧。护罩则要覆盖皮带和轮体旋转区域，防止人员触碰、杂物卷入。仿真分析阶段用简化几何可以大幅降低网格数量和计算成本，把网格细化集中在皮带与轮槽接触弧段，轮毂和轮辐部分用较粗网格即可，这样既能快速得到拉力分布、接触压力和变形趋势，又能为后续详细设计提供方向：比如根据应力结果调整轮缘壁厚、优化槽型角度、校核轴的受力，再逐步补充键槽、轴承位、安装支架等工程细节，最终落地到可加工的成套传动部件。
