多级齿轮传动变速器内部剖切结构

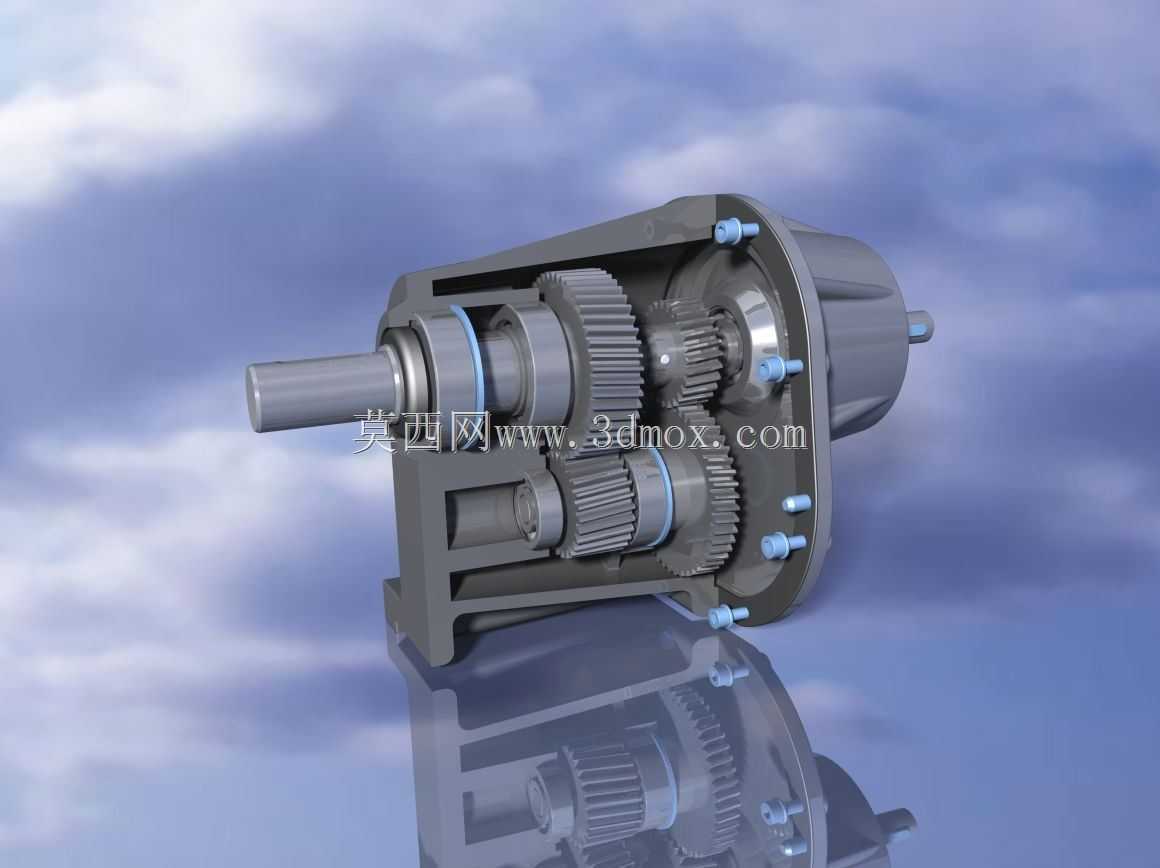

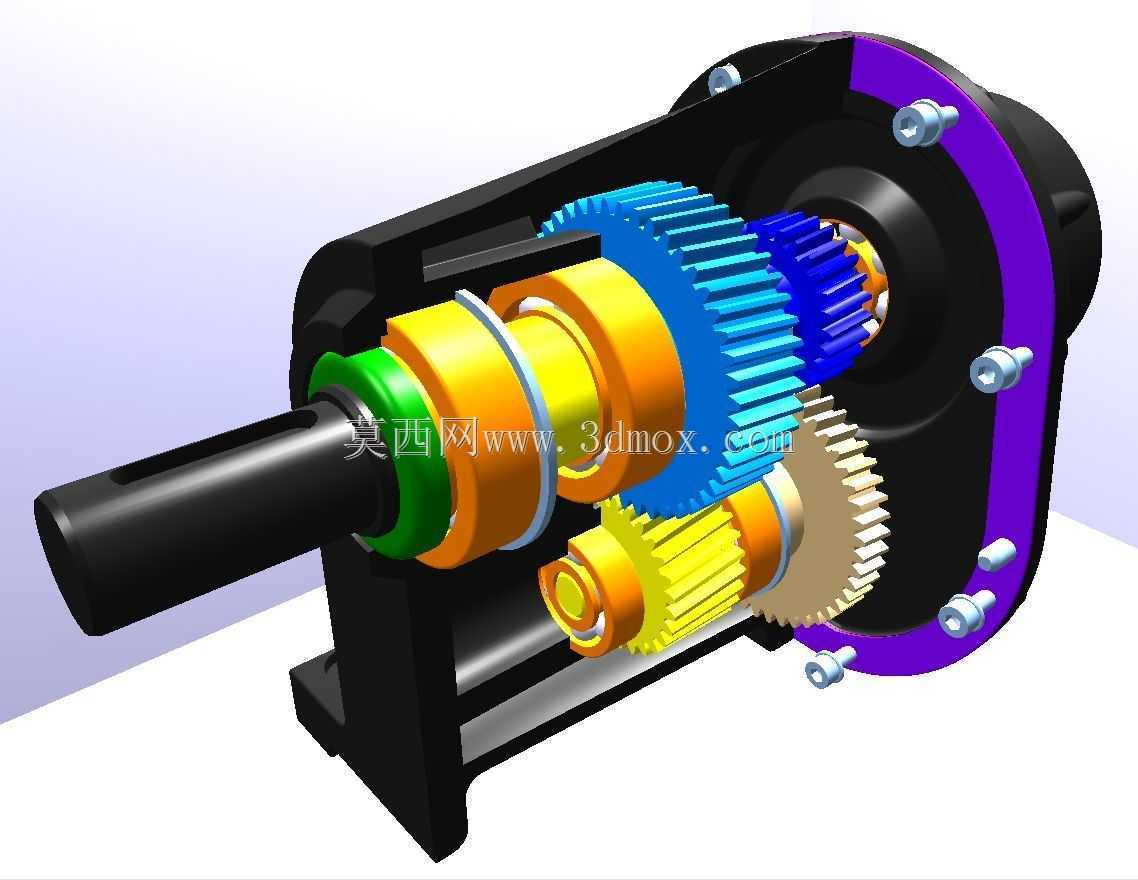

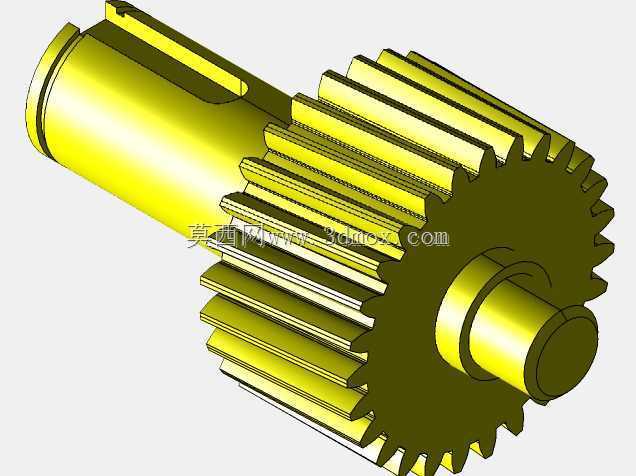

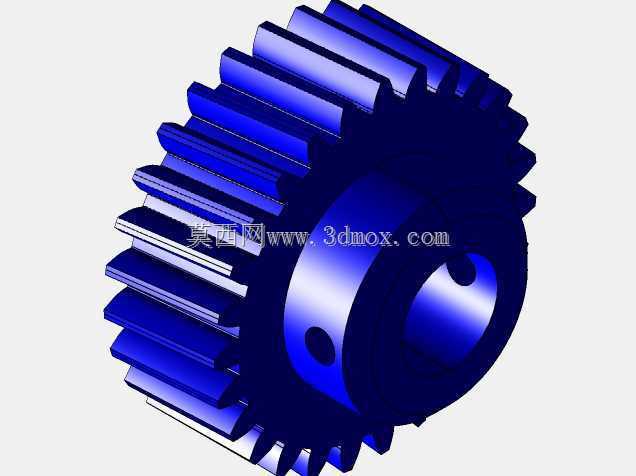

　　这套剖切展示的变速器结构，核心围绕平行轴多级圆柱齿轮传动完成转速与扭矩的匹配，在常规工业动力传输场景里，这类结构常被布置在原动机与工作执行机构之间，用来把高转速低扭矩的输入动力转换为低转速大扭矩的输出动力，适配输送辊道、小型搅拌设备、轻工生产线驱动端、农用辅助机具等多种需要调速增扭的工况。从结构布局来看，输入轴从壳体一侧伸出，输出轴从另一侧同轴方向延伸，内部各级齿轮按照传动比梯度依次排布，小齿轮主动啮合大齿轮从动，每一级啮合都完成一次转速降低、扭矩放大，齿轮的齿宽、模数按照传递载荷梯度匹配，高速级齿轮模数偏小、齿宽相对窄，低速级承载扭矩更大，齿轮模数和齿宽都相应增加，避免长期满载运行出现齿面点蚀、轮齿弯曲断裂的问题。

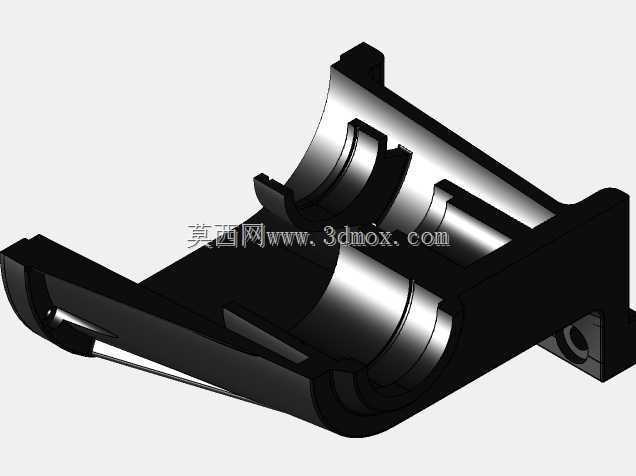

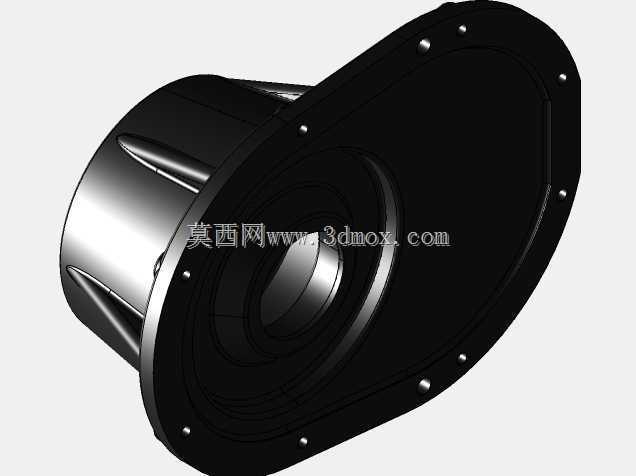

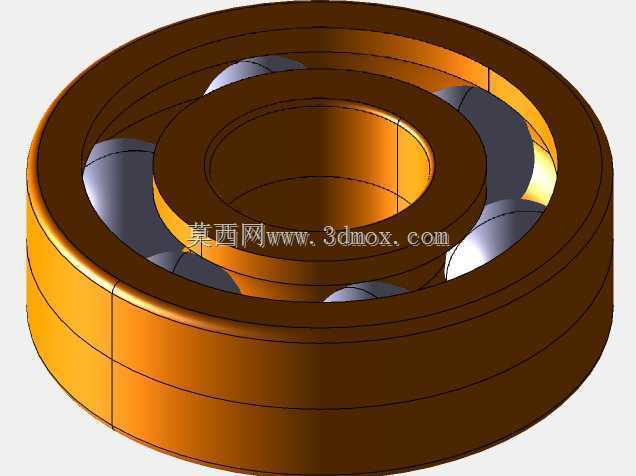

　　壳体采用剖分式设计，沿齿轮轴系的中分面拆分，周边布置多组紧固螺栓，装配时可以先把全部轴、齿轮、轴承、密封件预装到下半壳体的轴承座槽内，再扣合上半壳体拧紧紧固件，后期维护拆解也不需要完全拆卸两端对接的设备，只需要打开壳体上盖就能检查齿轮啮合磨损情况、更换润滑脂或者调整轴承间隙。轴系的支撑位置全部配置滚动轴承，轴承外圈嵌入壳体轴承座孔，内圈与轴颈过盈配合，既能承受齿轮啮合产生的径向载荷，也能抵消斜齿传动带来的少量轴向力，轴端伸出壳体的位置设置密封结构，防止箱体内部润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体污染润滑介质。建模过程中所有配合尺寸都按照实际装配逻辑搭建，齿轮的齿形参数、轴肩定位高度、轴承安装位间距、

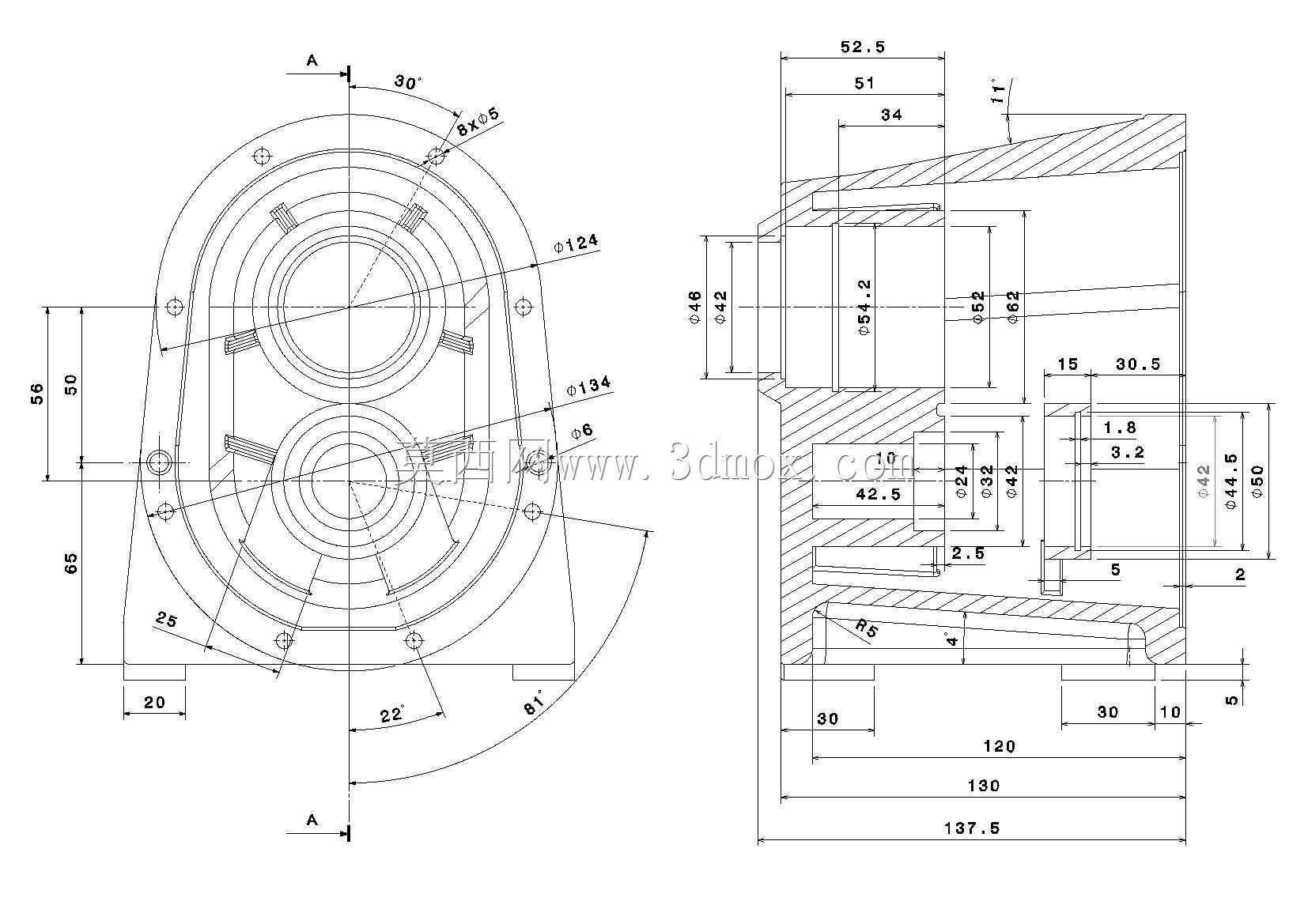

　　壳体螺栓孔分布都保留完整工程细节，齿轮啮合侧隙、轴与轴承的配合公差、轴承与座孔的配合关系都在三维结构里有所体现，设计师可以直接在这个模型基础上调整传动比级数、修改齿轮齿数模数、更改输入输出轴的轴端连接形式，适配不同的安装空间与动力参数要求。安装边界方面，壳体底部设置支撑安装脚，安装脚上面预留地脚固定孔，现场布置时可以直接通过螺栓把变速器固定在设备机架或者混凝土基础上，输入轴端通过联轴器对接驱动电机，输出轴端对接工作机构，轴向安装距离、壳体最大外廓尺寸、轴伸长度与直径都在模型中明确呈现，选型时可以提前核对现场安装空间，避免出现轴系对接不同心、壳体与周边管线干涉的问题。润滑方式采用箱体油浴润滑，低速运转时齿轮下部浸入油池，

　　转动过程中带起润滑油飞溅到各个啮合齿面与轴承位置，不需要额外配置复杂的强制润滑管路，结构简单可靠，维护频次低。整套结构没有多余的复杂电控元件，全部为机械传动部件，运行稳定性强，对工况波动的耐受能力好，在重载、启停频繁的工业场景下也能保持稳定的动力传输，建模时完整还原了内部所有零件的装配关系，既可以作为传动结构设计的参考蓝本，也能用于设备布局阶段的干涉校验、装配工艺演示以及新入职结构设计人员的齿轮传动原理教学参考。
