踏板车用无级自动变速传动轮组结构

　　这套传动轮组主要面向小排量踏板摩托车与轻便两轮动力设备的动力传递场景，属于离心式无级变速系统里的从动变速轮组件，日常工况里直接对接发动机输出端传来的皮带驱动力，再把变速后的扭矩传递给后轮减速机构，是整车动力链里负责自动适配转速与负载的核心部件。

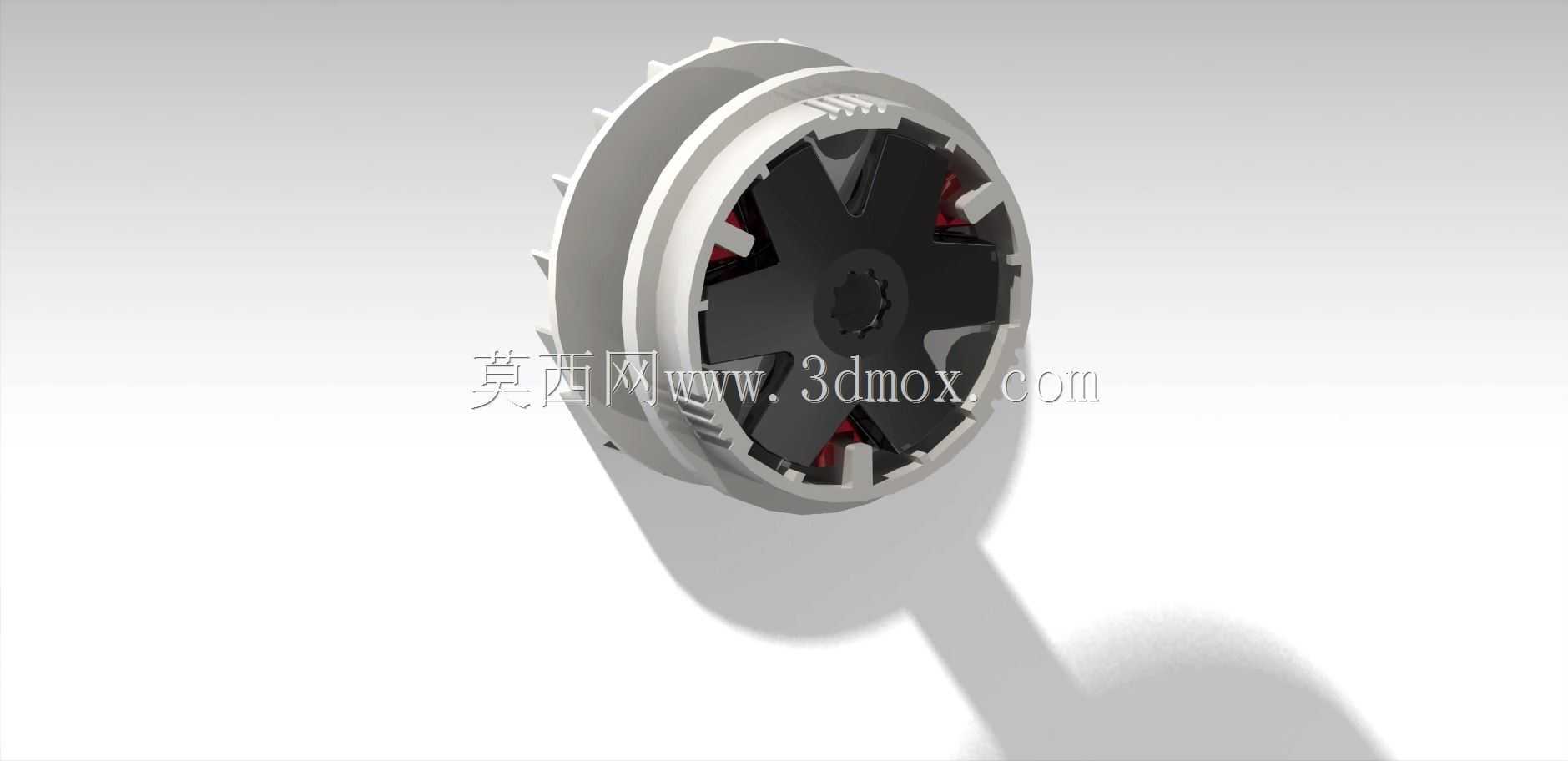

　　从实际装车边界来看，这类轮组整体为盘式回转结构，轴向厚度控制在车体传动箱的封闭安装腔范围内，径向外圆需要和传动箱内壁保留足够安全间隙，避免皮带高速甩动、轮盘受热膨胀后出现剐蹭壳体的问题。中心位置设置花键啮合孔，装车时直接套在变速箱输入轴上，依靠花键配合传递扭矩，周向不会出现打滑偏移；轮组外侧的限位盘边缘做了一圈凸起齿边，既可以作为装配时的卡位受力点，也能在检修时配合专用工具完成锁紧螺母的拆装操作。

　　功能逻辑上，它和前端的主动变速普利盘配对工作，完全不需要骑手手动操作离合或者换挡。发动机怠速转速较低时，轮组内部的离心甩块在弹簧拉力作用下保持张开状态，和外圈的摩擦鼓内壁完全脱离，此时发动机和后轮之间的动力被切断，车辆可以稳定原地怠速，不会出现往前窜动的情况。当发动机转速升高，主动普利盘在离心滚珠作用下逐步夹紧传动皮带，把皮带的工作直径往大了撑，从动轮这边的两个盘片就会对应被皮带推开，皮带工作直径同步缩小，整套系统自动完成升速，让车辆平稳提速；反过来当车速下降、发动机转速回落，从动轮内部的弹簧会推动盘片复位，皮带工作直径变大，自动匹配低转速大扭矩的输出需求，爬坡或者重载时也能靠传动比变化获得足够驱动力。

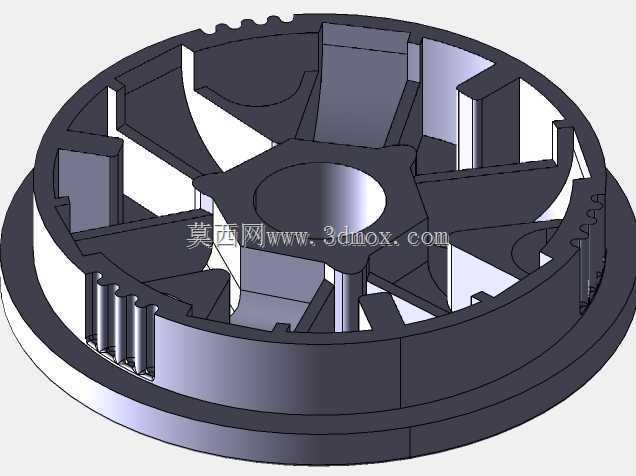

　　结构设计上可以看到轮组做了明确的功能分区：最外侧是和轮盘固连的环形摩擦鼓，内壁是和离心甩块接触的摩擦工作面，这个面的圆度、表面粗糙度直接决定离合结合时的平顺性，如果加工精度不足，结合瞬间会出现明显抖动或者异响。中间的黑色轮辐部分集成了离心甩块的安装铰点、复位弹簧卡位以及导向滑槽，三个甩块沿圆周均匀分布，重心完全对称，高速旋转时不会产生额外的离心振动。轮盘内部的滑槽走向经过匹配设定，盘片沿轴向移动的行程和皮带的宽度变化完全对应，不会出现皮带夹偏、异常磨损的问题。

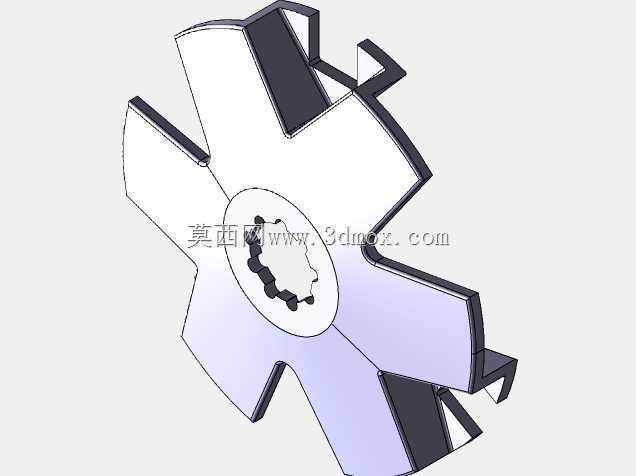

　　建模过程中需要重点处理几处配合关系：首先是中心花键的齿形参数，要和对接轴的花键规格完全匹配，齿侧间隙控制在合理范围，既保证装配顺畅，又不会在扭矩交变时出现冲击旷量；其次是两个半轮盘之间的轴向滑动配合面，要保证盘片移动时全程和轴线保持垂直，避免皮带运行时跑偏；离心甩块和铰点的配合也要预留合理转动间隙，保证甩块在转速变化时可以灵活张开、收回，不会出现卡滞导致离合无法结合或者无法分离的故障。

　　实际使用里这类部件还要考虑热衰减问题，皮带摩擦、离合片结合都会产生大量热量，所以轮辐上预留了多处镂空缺口，传动箱内的流动空气可以顺着缺口带走热量，避免摩擦材料长时间高温出现磨损过快、弹力失效的问题。轮组整体的动平衡特性也在结构上做了考量，圆周方向的配重均匀分布，高转速运行时不会给支撑轴承带来额外的径向载荷，能有效延长传动箱轴承和油封的使用寿命。

　　针对改装场景的多型变异设计，这套结构还可以通过更换不同刚度的复位弹簧、不同重量的离心甩块，调整离合结合的转速阈值：如果需要低速起步更有力，可以选用更硬的弹簧，让离合在更高转速结合，输出更大扭矩；如果偏向城市通勤平顺省油，则可以选用刚度稍低的弹簧，让离合结合更早，降低起步时的转速波动。不同的盘片滑槽曲线也会改变变速的响应速度，曲线斜率更大的结构会让提速过程更迅猛，斜率平缓的结构则能让变速过程更顺滑，适配不同的使用需求。
