汽车涡轮增压前置风冷中冷器总成

　　这套增压进气冷却部件的三维结构，完全按照乘用车、轻型商用车改装与原厂涡轮增压动力舱的实际布置逻辑搭建，核心作用是把涡轮增压器压缩后温度大幅升高的进气，在进入发动机燃烧室之前完成强制风冷降温，提升进气密度、降低爆震风险，是增压动力系统里决定充气效率的关键换热部件。

　　从实际装车场景来看，这类横置板翅式中冷器通常布置在车头冷凝器与散热水箱之间的迎风面位置，部分纵置性能车型会将其固定在前保险杠内侧、左右纵梁前端的安装支架上，依靠车辆行驶时的迎面气流穿过芯体完成热交换，不需要额外接入冷却水路，管路走向直接对接涡轮压气机出口与节气门进气歧管，适配1.5T到3.0T区间的汽油、柴油增压动力，既可以用于原厂动力总成的配套选型，也能覆盖改装场景下加大增压值后的进气冷却需求。

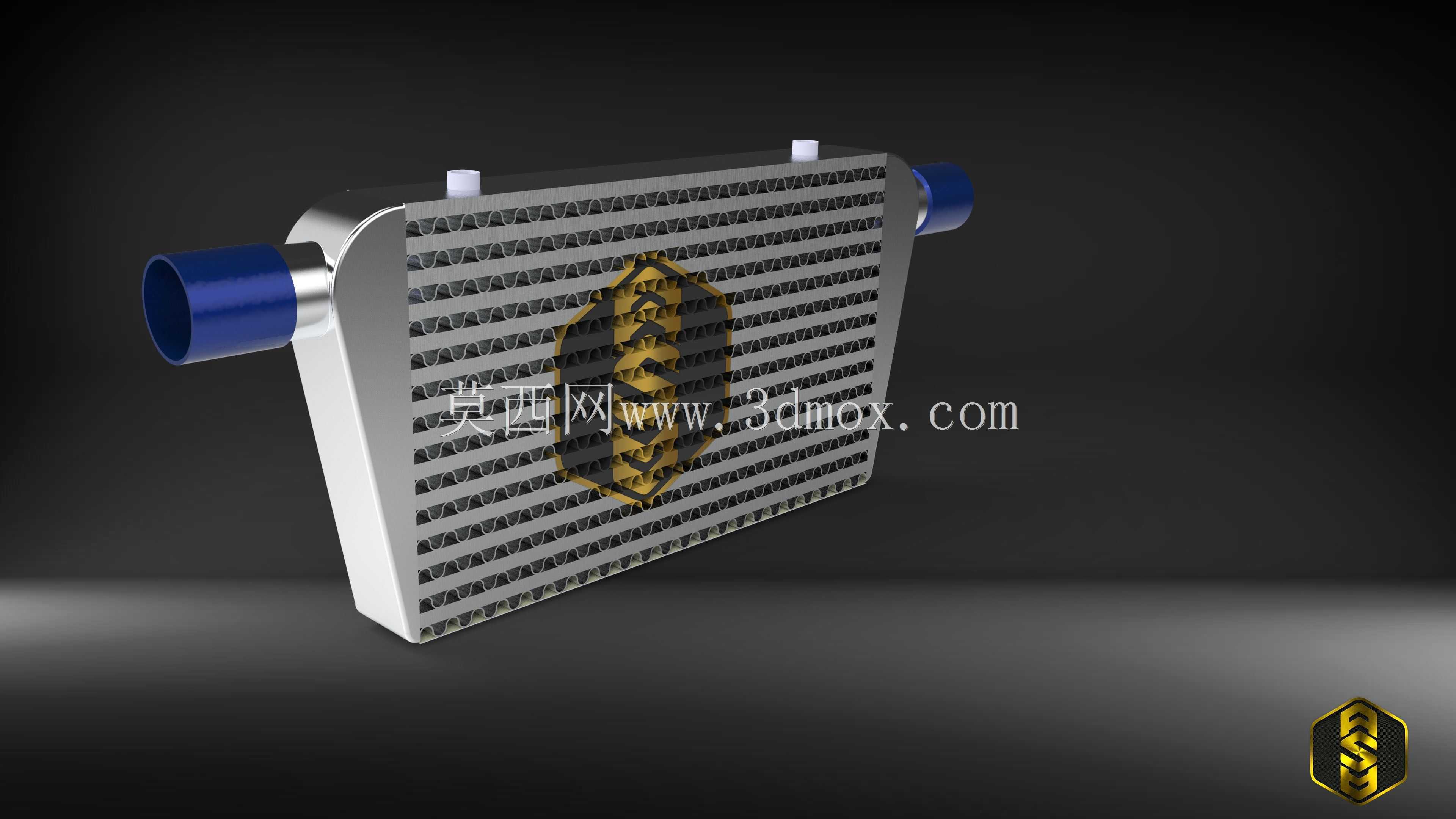

　　结构设计上，主体芯体采用交错排布的多层散热鳍片与横向流通气道组合，外部边框为硬质承压端板，两侧伸出的大直径蓝色接口为进气进出气硬管对接位，接口管径匹配常用的增压硅胶管卡箍安装规格，芯体顶部预留的两个小直径凸台为固定吊耳或者温度传感器安装位，不需要后期在芯体上额外打孔破坏密封结构。建模过程中优先还原了芯体鳍片的阵列排布规律，两侧气室做了圆滑过渡导流结构，避免高速进气在端腔内部形成涡流压损，进出气接口采用偏心错位布置，适配多数车型机舱内左右走向的增压管路，不用强行弯折硅胶管就能完成走线。

　　安装边界方面，整体芯体为扁平长方体造型，厚度控制在车头多层散热模块的预留堆叠间隙内，不会和后方水箱、前方保险杠防撞梁发生干涉；两侧进出气接口的中心距、伸出长度都参照通用改装中冷器的主流尺寸设定，芯体四周的边框预留了螺栓固定孔位，可直接搭配L型安装支架固定在车头纵梁或者防撞梁预留孔上。设计时特意控制了芯体的迎风面积占比，在有限的车头安装空间里最大化气流通过面积，同时兼顾内部气道的流通截面积，避免大流量进气时出现节流瓶颈；鳍片的间距做了折中设定，既保证足够的换热面积，也不会因为翅片过密容易被蚊虫、泥沙堵塞，日常用车场景下不用频繁拆解清理。

　　从功能特性角度，全铝结构的芯体自重较轻，承压能力可以覆盖常规增压车型的最大进气压力，气室密封面做了平面度处理，装配后不会出现高压进气泄漏的问题；模型完整还原了散热鳍片的分层结构、端板焊接贴合面、接口的台阶定位结构，在做整车动力舱装配校核时，可以直接检查管路走向、周边零件间隙、迎风遮挡情况，也能据此推算不同车速下的换热效率、进气压损参数，为动力匹配、冷却系统选型提供直观的结构参考。
