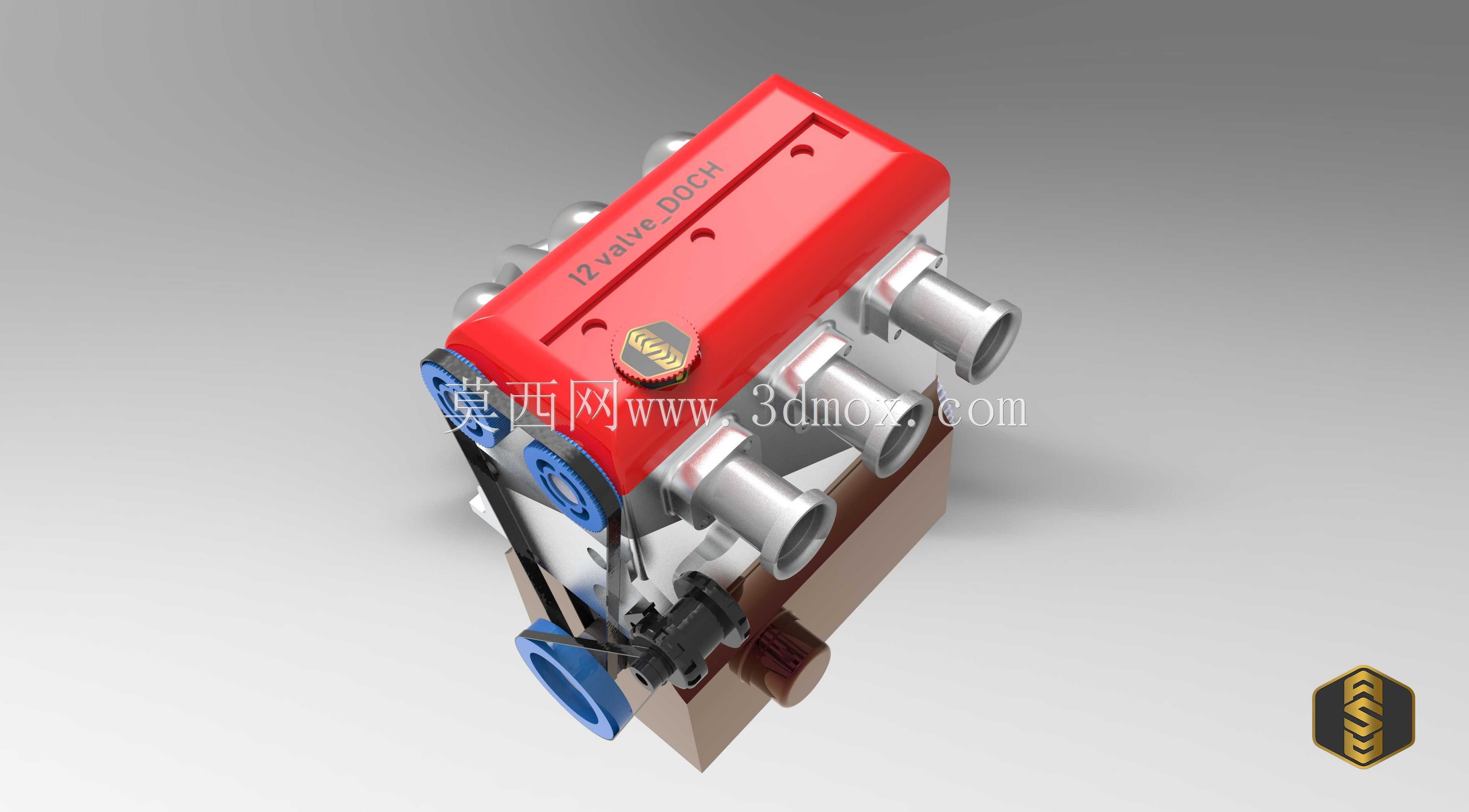

12阀1200cc三缸动力总成结构设计

　　这款12阀1200cc排量的三缸动力装置，核心适配小排量家用乘用车、轻型商用载货车辆以及小型非道路作业机械的动力需求，在紧凑级代步车、微型货运三轮、小型园林作业机具等场景中，能够在有限的机舱布置空间内，平衡动力输出与燃油消耗的双重需求。从结构设计逻辑来看，三缸布局的核心优势在于整机长度更短，相较于同排量四缸机型，可减少一组缸孔、活塞连杆以及对应配气组件的布置空间，给乘员舱、储物区域或者混动系统的电机、电池单元预留更多安装余量，这也是当前小排量动力单元紧凑化设计的主流方向。

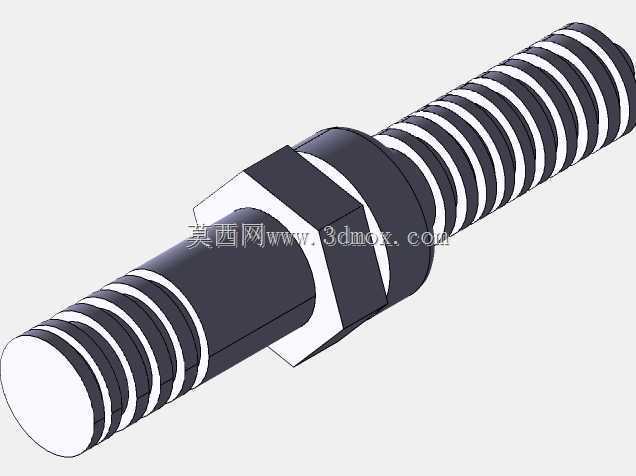

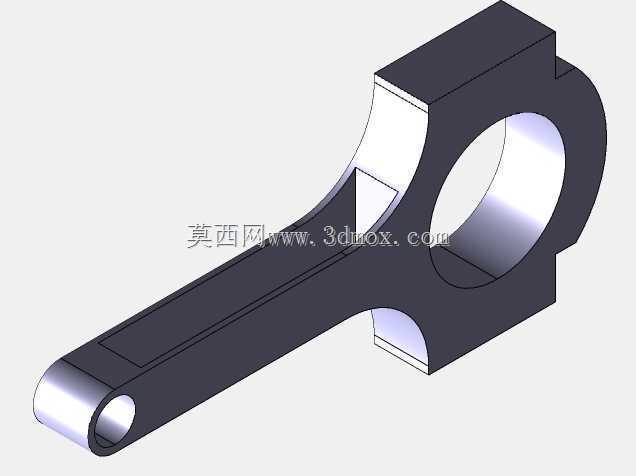

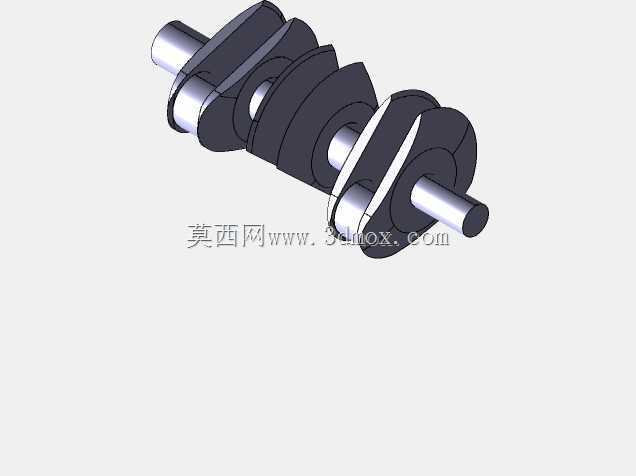

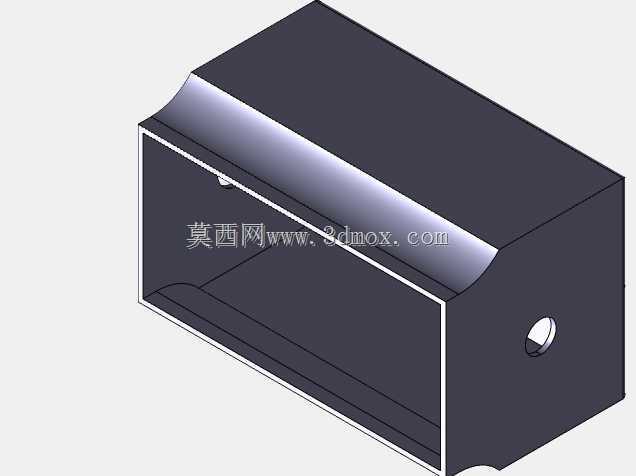

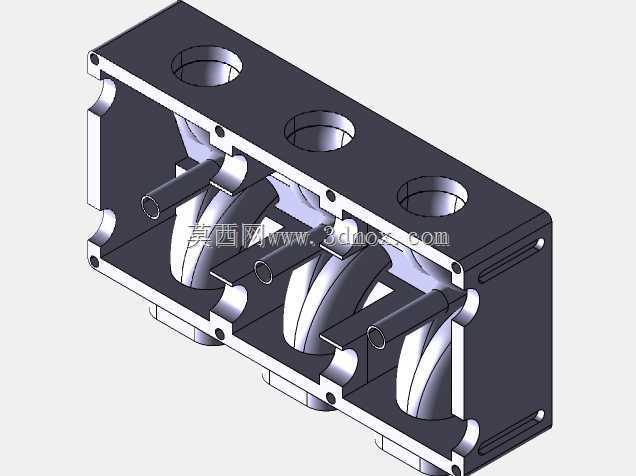

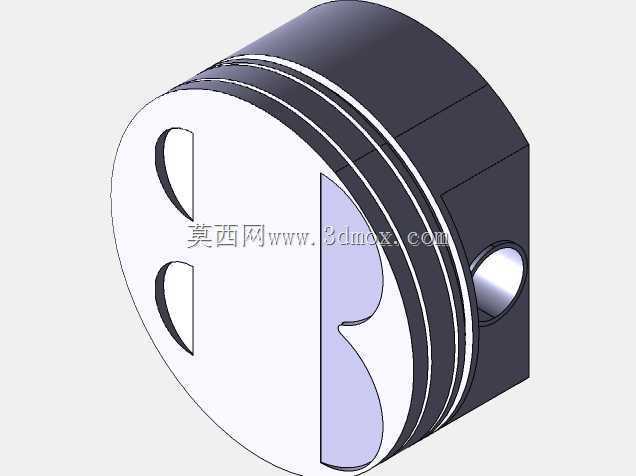

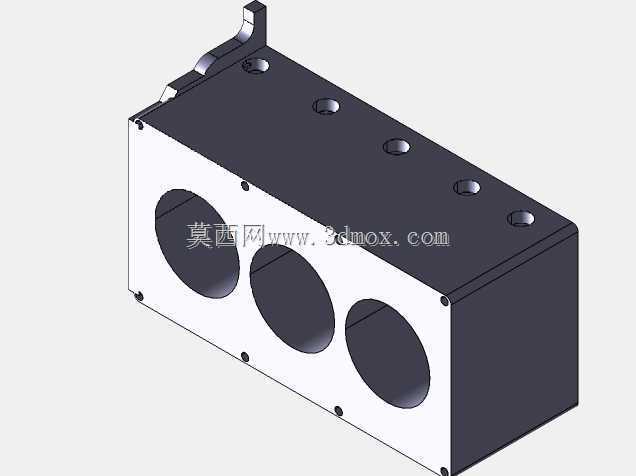

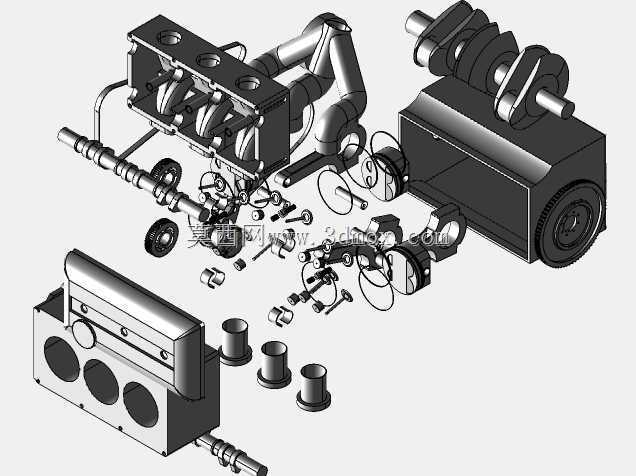

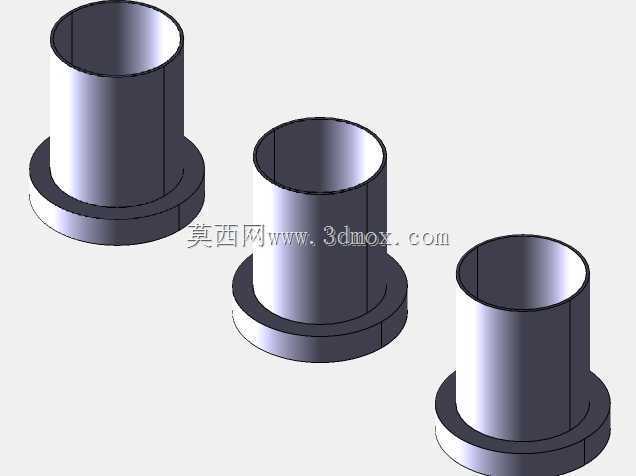

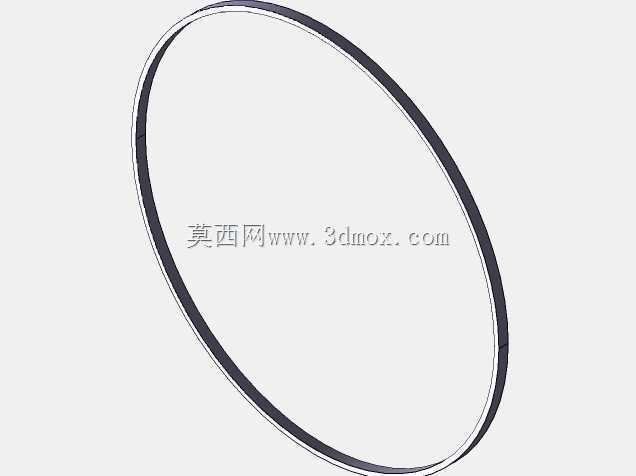

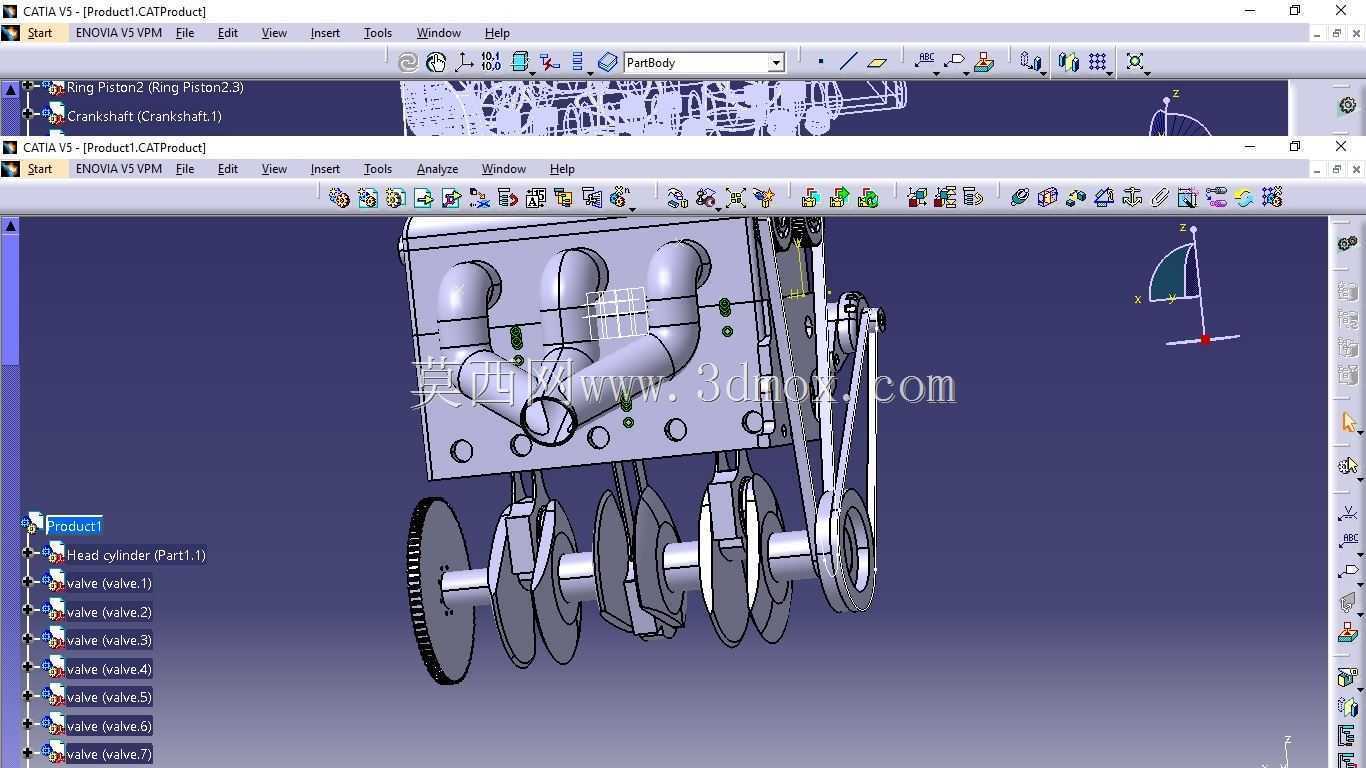

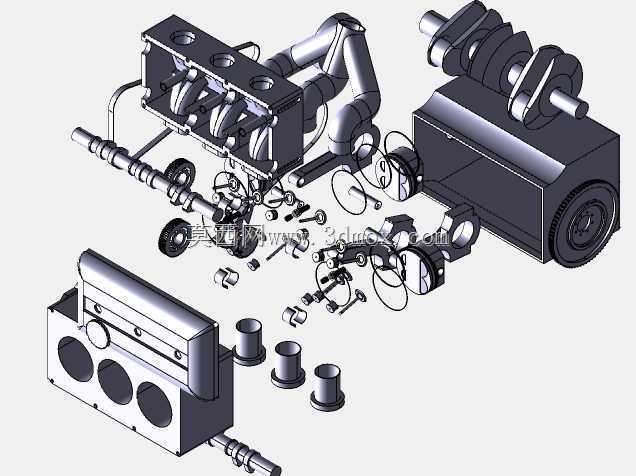

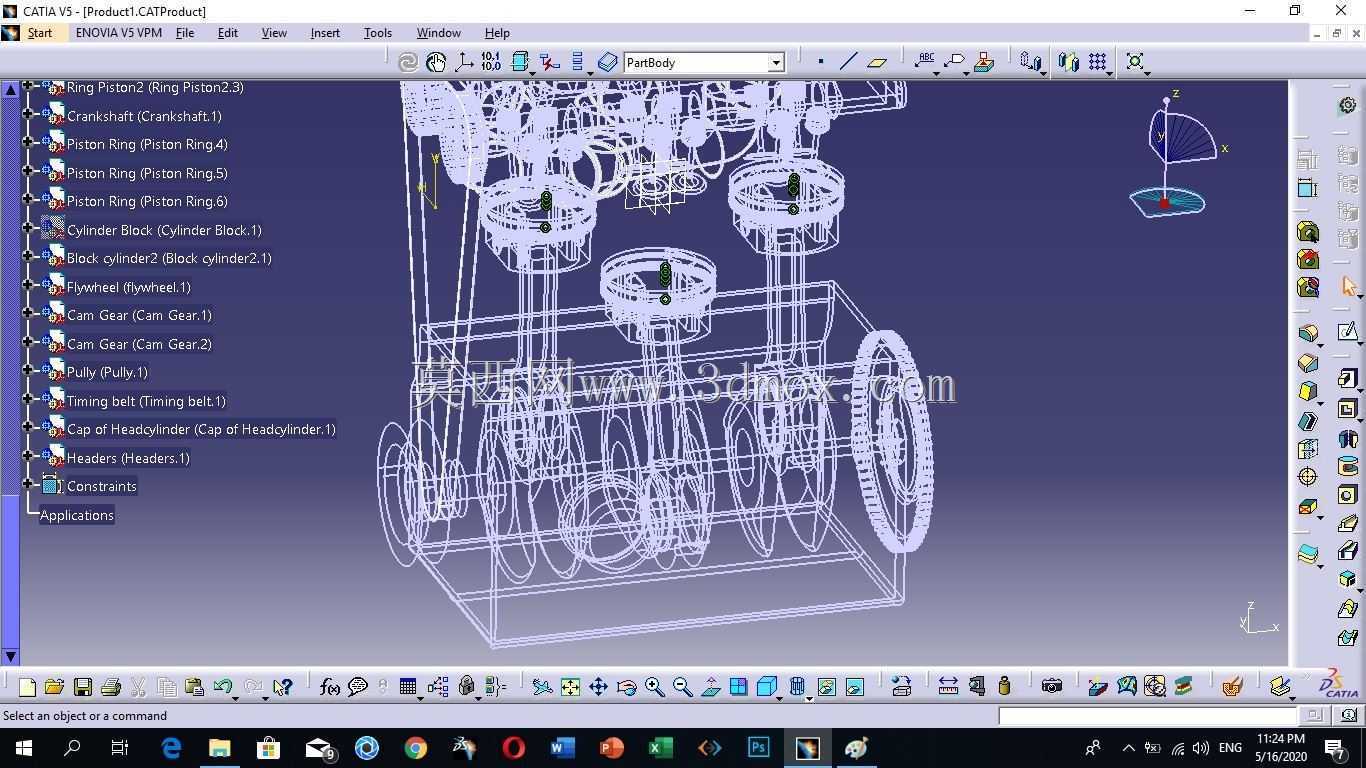

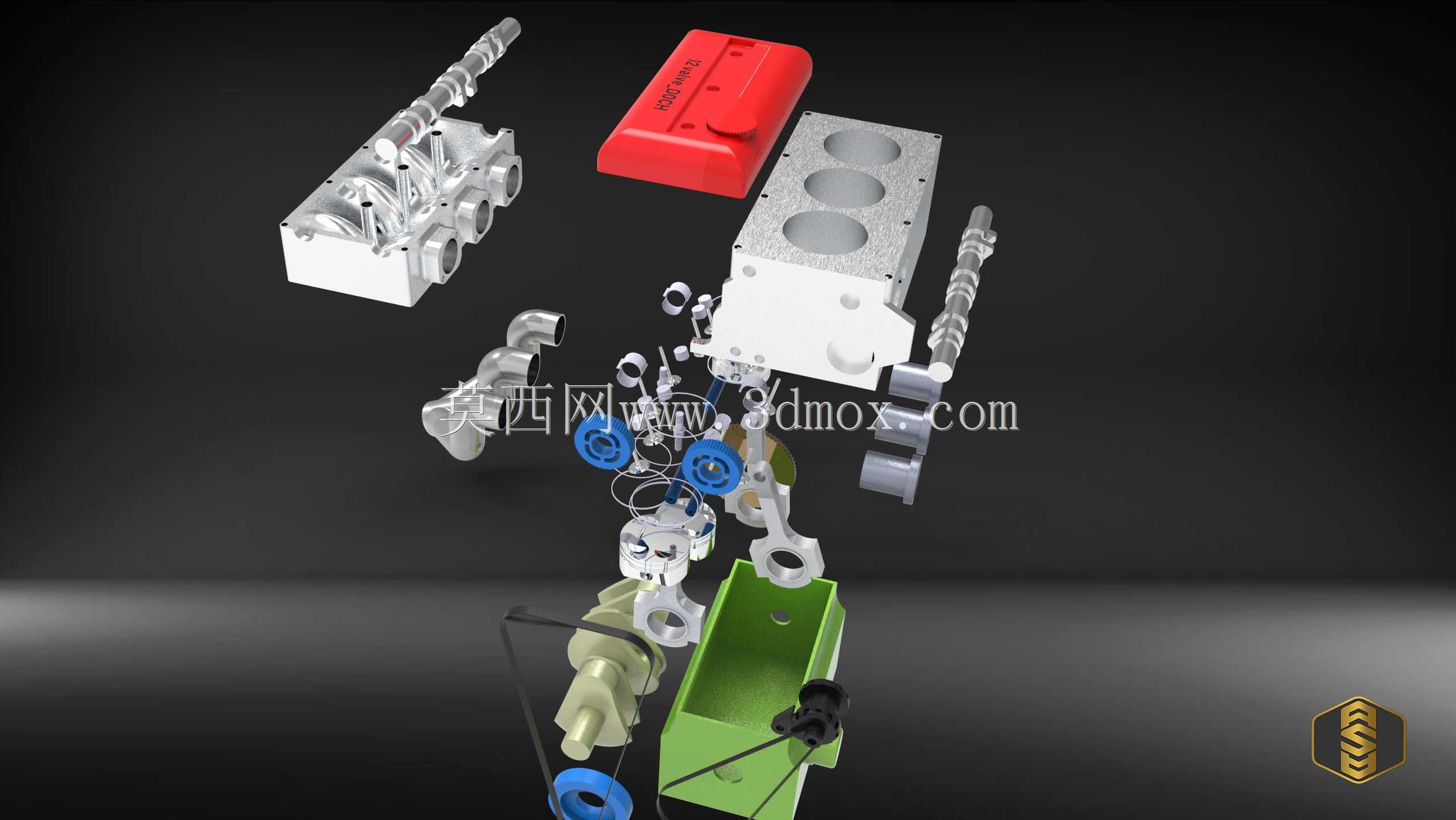

　　整机的核心运动组件围绕曲柄连杆机构搭建，曲轴采用三曲拐120度夹角的相位设计，能够在运转过程中抵消部分一阶往复惯性力，虽然无法完全实现自平衡，但配合外置平衡轴结构即可将整机振动控制在可接受范围内，不需要额外增加过多的配重结构，兼顾了轻量化与运转平顺性。活塞组件采用三道环设计，包含两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏影响输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常消耗。缸体采用整体式铸铁或者压铸铝合金结构设计，三个缸孔呈直列排布，缸孔内壁的加工精度直接影响活塞环的密封效果与整机使用寿命，建模过程中需要严格控制缸孔的圆柱度、表面粗糙度参数，同时预留合理的热膨胀间隙，避免冷机启动时活塞敲缸、热机工况下活塞卡滞的问题。

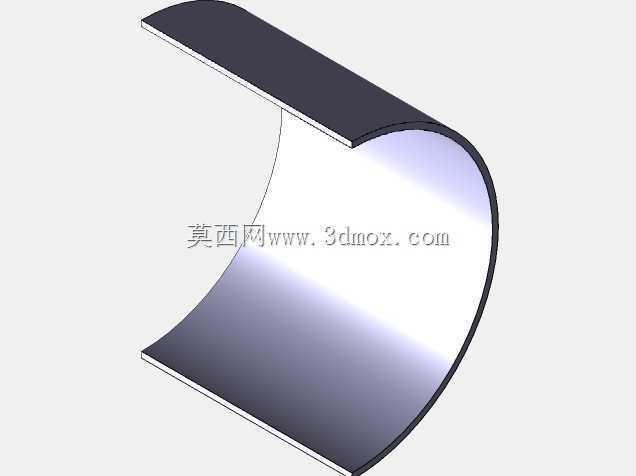

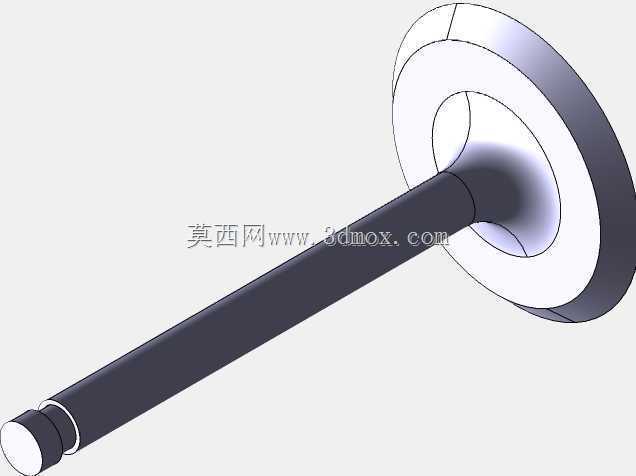

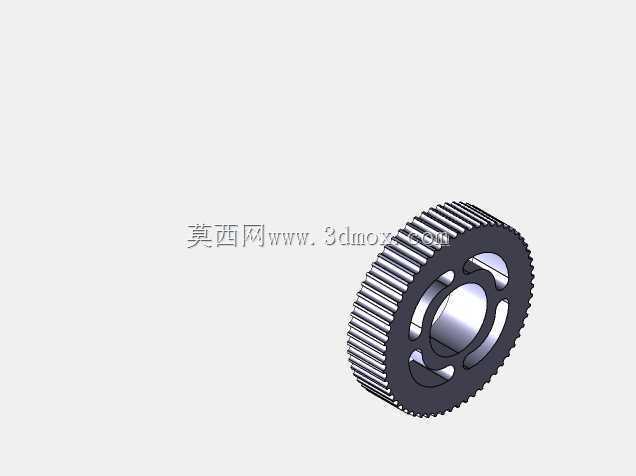

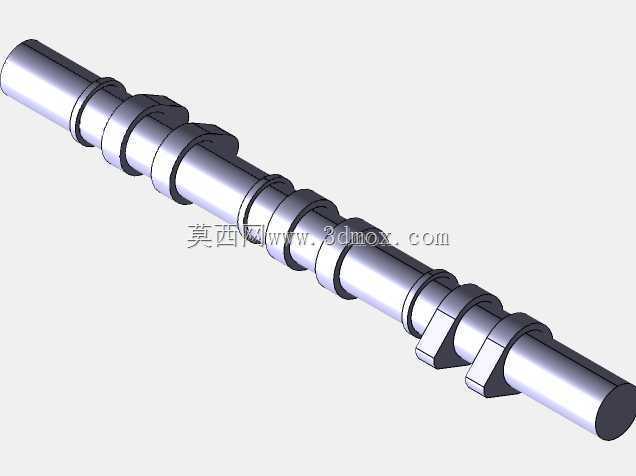

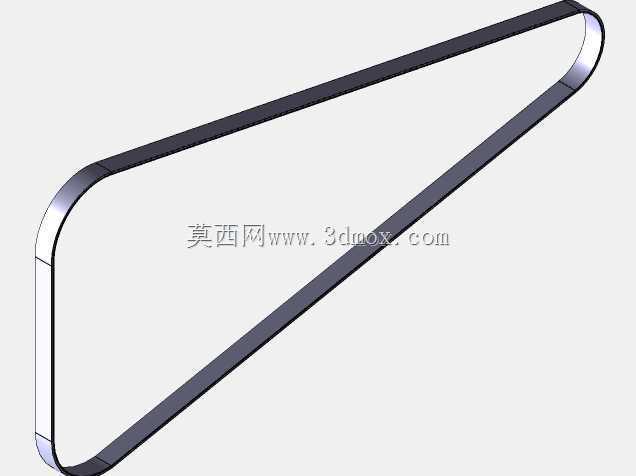

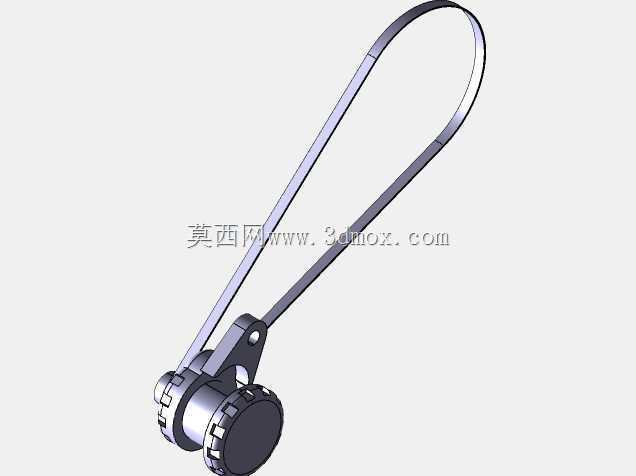

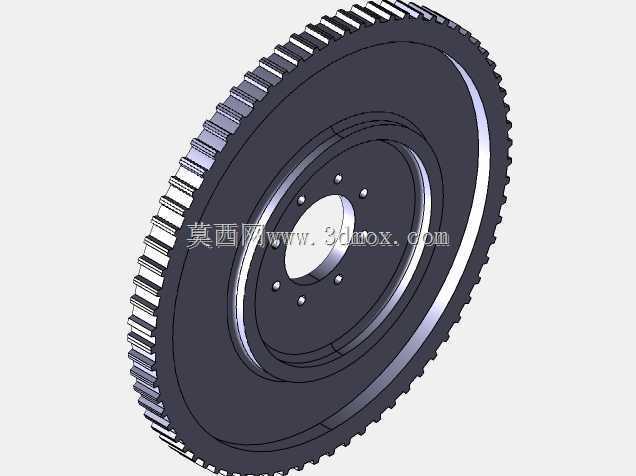

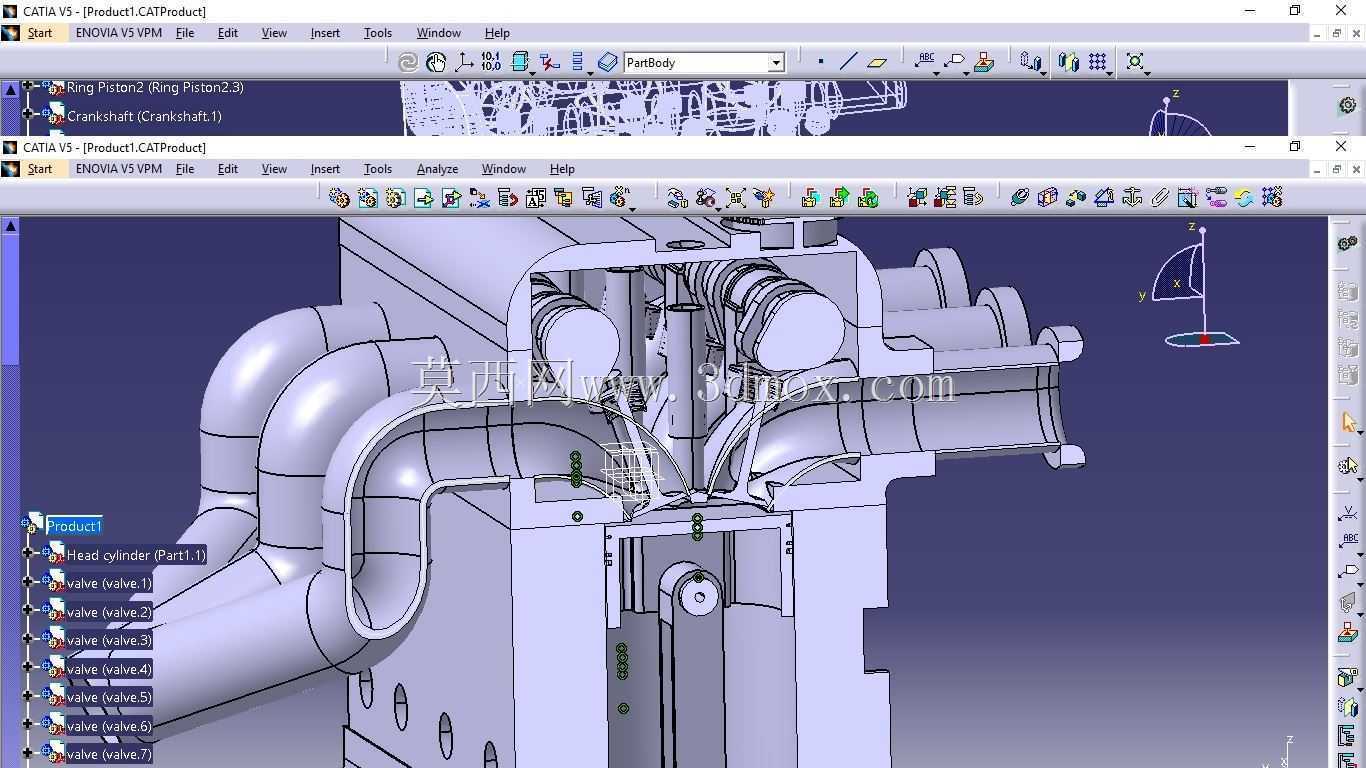

　　配气机构采用每缸四气门的12阀布局，也就是每个缸孔设置两个进气门、两个排气门，相较于传统两气门设计，能够大幅提升进排气的流通截面积，在高转速工况下保证充足的进气量，提升充气效率，进而优化高转区间的动力输出表现。凸轮轴通过正时齿轮或者正时皮带与曲轴端连接，传动比严格保持2:1，确保曲轴旋转两圈的过程中，凸轮轴完成一圈旋转，精准控制进排气门的开启与关闭相位，匹配发动机的做功顺序。建模过程中需要反复核对气门正时的相位角度，避免出现气门与活塞运动干涉的问题，尤其是在活塞到达上止点位置时，需要预留足够的安全间隙，防止气门撞击活塞顶部造成零部件损坏。

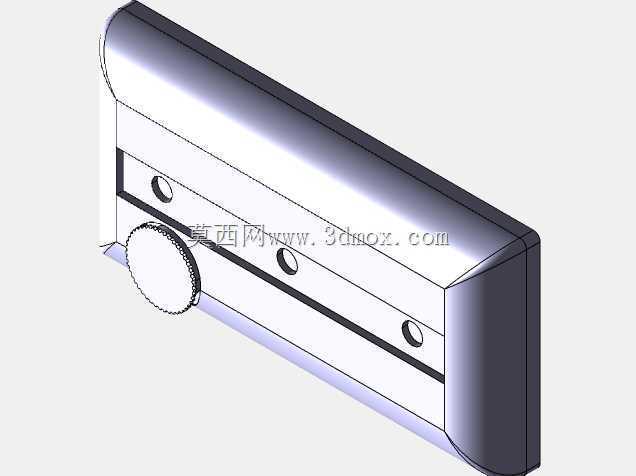

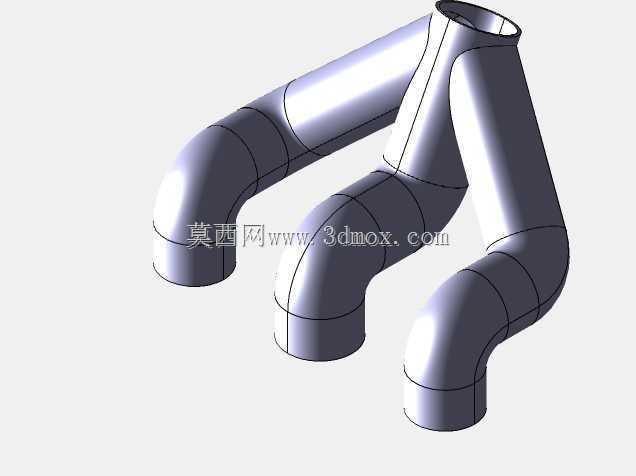

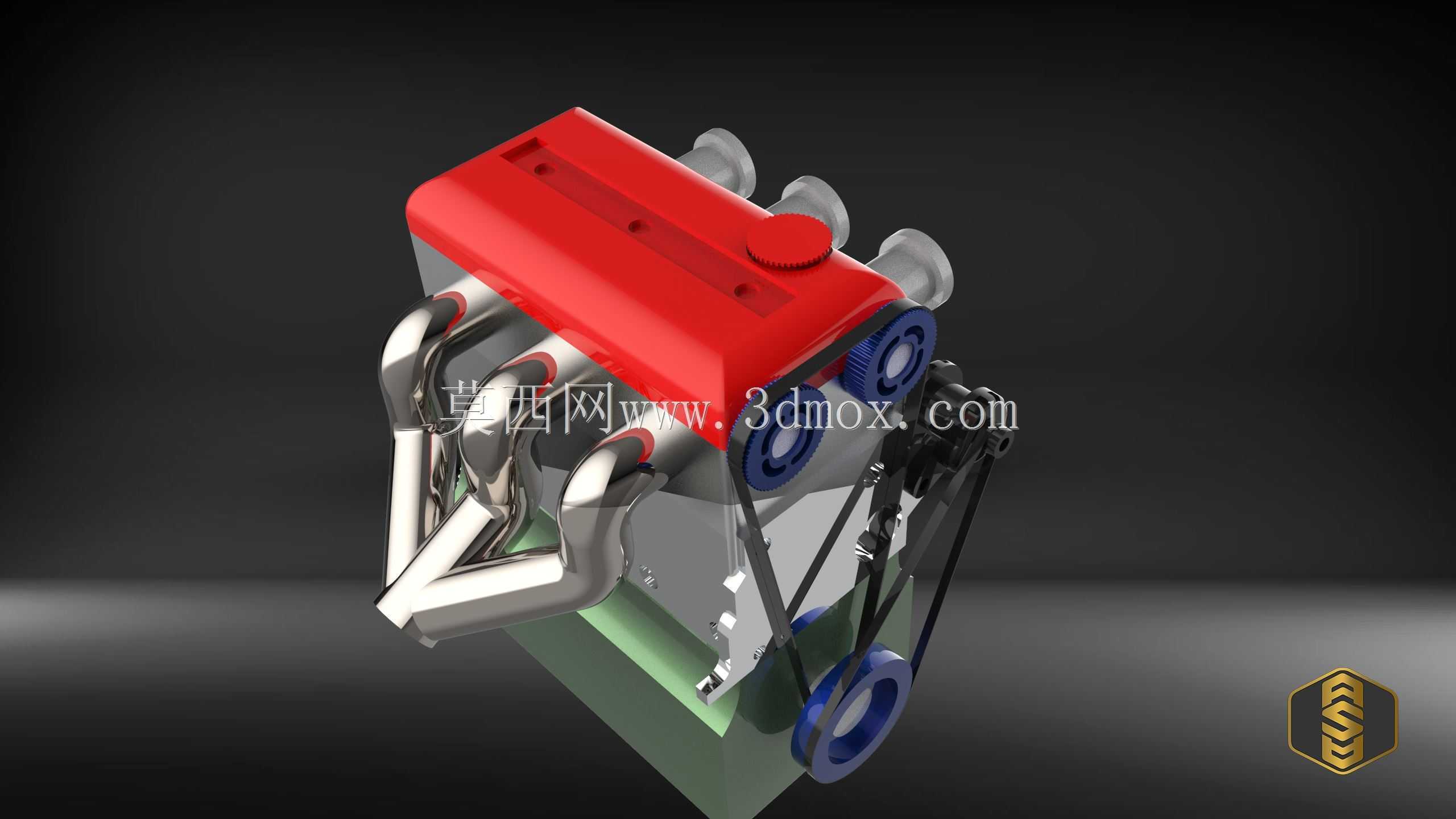

　　从安装边界来看，整机的悬置安装点分布在缸体两侧与变速箱连接端，三个安装点的位置设计需要结合整车的质心分布，确保动力总成的重量能够均匀分配到悬置软垫上，同时悬置的刚度参数需要匹配整机的怠速振动频率，避免出现共振问题。整机的外围附件包含正时罩盖、油底壳、进排气歧管的安装接口，所有接口的位置、螺栓孔距都需要与外围附件的安装尺寸完全匹配，建模时需要逐一核对安装面的平面度、螺栓孔的位置度公差，避免后续装配过程中出现干涉或者密封不严的问题。

　　在实际工程应用中，这类三缸动力单元的三维模型可用于新车型开发阶段的机舱布置校核，提前验证动力总成与周边冷却系统、进排气系统、悬挂结构的间隙是否满足设计要求，也可用于职业院校的发动机结构教学，帮助学员直观理解曲柄连杆、配气机构的运动原理，还可作为零部件供应商开发配套活塞、轴瓦、气门等配件时的设计参考，通过三维装配干涉检查，提前发现零部件设计中的尺寸偏差问题，减少后续物理样机的试错成本。建模过程中所有运动部件的运动行程都严格按照实际参数设置，可直接用于运动仿真分析，验证不同转速下各部件的运动轨迹是否存在干涉，为后续的结构优化提供数据支撑。
