双叉臂独立悬架叉骨总成结构设计

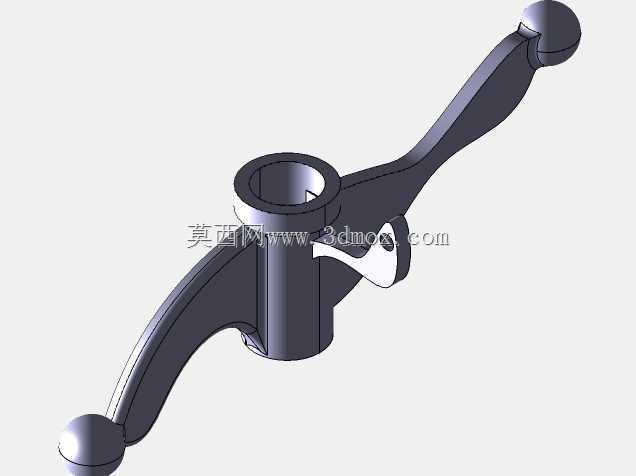

　　这套双叉臂叉骨组件的三维结构，围绕乘用车与轻型运动车辆前轮独立悬架的实际承载与导向需求展开。从整车布置角度看，双叉臂结构长期用于对操控精度、轮胎接地姿态和侧向支撑要求较高的底盘平台，常见于性能轿车、越野车辆、小型赛车以及部分特种作业车辆的前桥区域。它的核心任务不是单纯连接车架与转向节，而是在车轮承受纵向冲击、侧向转向力和制动力矩时，为轮心提供受控的运动轨迹，同时约束不必要的自由度，使轮胎在压缩与回弹过程中保持合理的外倾角、前束变化和接地面贴合状态。

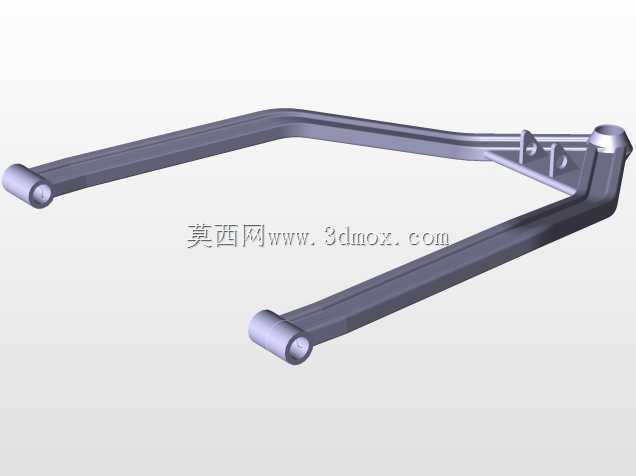

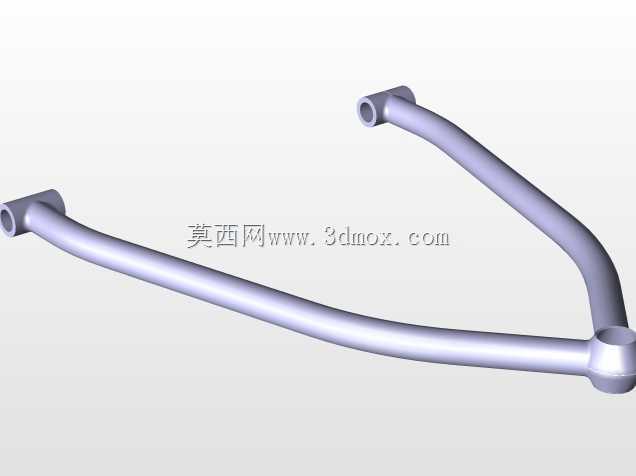

　　建模时首先要明确上下叉臂的空间分层关系。上控制臂通常较短，下控制臂承担更多垂向与纵向载荷，两根臂体通过球铰或衬套分别与转向节、车架安装座相连。臂体采用弯管与冲压加强形态组合，管段走向并非随意弯折，而是沿着载荷传递路径布置：轮端冲击先经转向节传递至上下臂铰接点，再沿臂身分散到内侧的车架固定位。弯管交汇处设置加强板与焊接节点，目的是降低应力集中，避免在极限冲击或长期疲劳工况下出现铰接座撕裂、管身屈曲等问题。

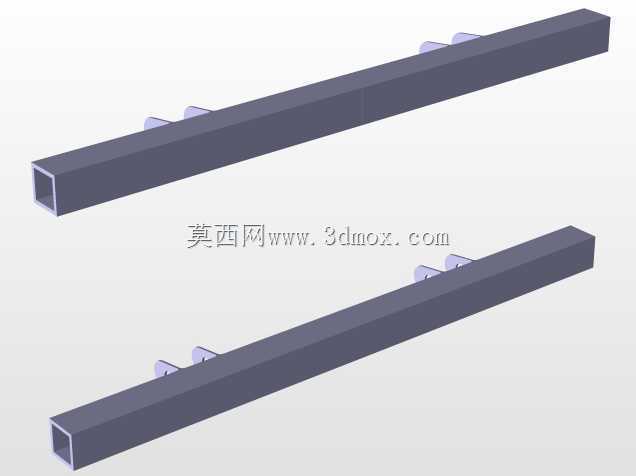

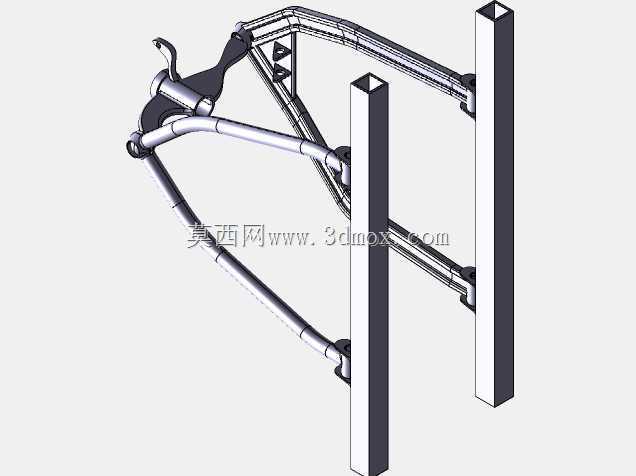

　　从安装边界看，内侧需要预留两组与副车架或车身纵臂连接的铰接位置，铰接轴线决定了车轮跳动时的瞬时运动中心；外侧则要与转向节上的球销座配合，球销中心距、摆臂长度比和上下铰点高度差共同影响主销内倾、轮距变化和侧倾中心高度。模型中两根竖向构件可理解为设计校核时的边界参照或安装立柱，用于表达悬架模块在台架或车架中的装配空间，提醒工程师在总布置时避让减振器、转向拉杆、制动管路和轮罩内板。

　　功能特性上，双叉臂相比单摆臂结构，最突出的优势在于能够通过上下臂长度与角度的独立设计，更精细地控制车轮定位参数。车辆过弯时，车身侧倾会引起外倾变化，合理的摆臂几何可以让外侧车轮尽量保持与路面垂直，提升轮胎侧向抓地能力；经过颠簸路面时，叉骨组件又要保证车轮上下运动顺畅，不能与传动轴、制动卡钳或减振弹簧发生干涉。因此，三维设计不能只看静止装配状态，还需要结合轮跳行程、转向极限和弹性衬套变形进行运动包络检查。

　　结构细节方面，臂体端部的铰接座需要保留衬套压装空间，球铰安装面要有足够的法兰厚度和螺栓分布圆；弯管壁厚、加强筋走向以及焊点位置，应根据侧向力、制动反力和垂向冲击三类工况反复校核。若用于改装或小批量试制，还需考虑焊接工装的定位基准，使左右件在总成状态下具备一致的铰接点尺寸。实际选型时，工程师通常会先锁定轮心坐标、轮胎包络、车架硬点和减振器布置，再反推叉臂长度与铰点位置；建模过程中把这些硬点参数化，便于后续调整外倾增益、抗点头比例和侧倾刚度，而不是在外形确定后被动迁就干涉。整体来看，该组件的价值在于把底盘动力学目标转化为可加工、可焊接、可装配的实体结构，使悬架性能、制造工艺和整车空间边界在同一套三维数据中得到统一校核。
