折弯式带环金属板连接固定支架

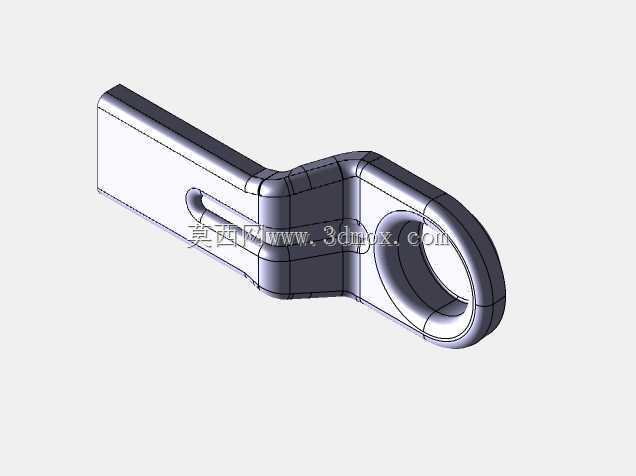

　　现场做这类钣金支架的三维结构时，最先要核对的不是板厚本身，而是整机装配留给支架的避让空间。这类零件常出现在交流稳压设备周边的柜体内部，用来把线束固定座、小型传感元件或者接地铜排挂装在钣金侧板上，也有同类结构用在变压器外围的辅助安装位，承担单侧承托、侧向限位和孔位转接的作用。它不像标准角件那样有规整的两个垂直安装面，而是顺着设备内部的斜向空间做了一次连续折弯，长条形板身从平直段过渡到弯折段，末端再收成带圆孔的环形耳座，整个轮廓是沿着可用缝隙“挤”出来的，目的就是在不碰相邻元器件的前提下，把固定点从侧板位置延伸到需要的支撑位置。

　　从受力路径看，平直段主要贴合安装基面，靠板身与基面的接触分散压紧力；弯折段形成类似加强筋的几何转折，能抵消悬臂端受载后产生的扭转；末端环形耳座的圆孔用于穿装螺栓、销轴或者固定卡扣，环体周围的材料做了加宽处理，避免孔边在反复振动中出现应力集中。实际选型时要注意，环形孔不是任意放大的装饰结构，它的内径决定了可穿过的紧固件规格，环的外圆宽度又受相邻元件间距限制；如果孔位偏差稍大，装配时就会出现螺栓穿入后与周边线槽干涉的问题。建模过程中，折弯圆角必须与实际钣金工艺对应，内圆角不能小于板材最小折弯半径，否则展开后会出现开裂风险，外圆角则要保证表面连续，避免喷涂或镀层在尖角处堆积不均。

　　安装边界方面，平直段的长度决定了它与基面的贴合范围，板身宽度影响单位面积承压，折弯角度则直接改变末端环孔的空间坐标。设备内部留给这类支架的空间往往很窄，周边可能排布着母排、绝缘隔板和通风风道，因此支架外轮廓不能只按静态位置检查，还要预留工具操作空间——螺栓拧紧时套筒或扳手需要摆动余量，环孔周围至少要留出紧固件头部直径以上的无障碍区域。长板身上的局部凹槽并非随意造型，它可以作为定位压痕，帮助装配时识别支架方向，也能在薄板上提高局部抗弯刚度，减少板面在螺钉压紧后的翘曲。

　　设计这类支架时，通常先从安装点反推结构：确定末端环孔中心相对于基面固定孔的位置，再用最短的板身路径连接两点，路径经过的区域逐一排查与线缆、母排、外壳的距离。折弯段的位置不能太靠近环孔，否则环形区域的刚性会被折弯变形削弱；也不能太靠近平直段根部，否则支架悬臂过长，受载后末端晃动量增大。板厚选择要结合承重性质，若只是固定轻型线束或小型附件，薄板即可满足；若承担接地铜排牵拉或元件悬重，就要加厚板身或加大折弯圆角来提升疲劳寿命。表面处理在电控柜环境里也很关键，裸露板材长期处于温差变化环境中容易锈蚀，导电连接部位还要考虑接触电阻，因此结构上常把环孔接触面与喷涂面区分开，保证紧固件压紧后导电可靠。

　　从三维建模角度看，这种零件适合用钣金特征同步关联展开尺寸，折弯线位置、孔边距和板端倒角都要在实体里体现，不能只做外观曲面。环体与板身相接的过渡区是网格细化和工艺审查的重点，那里既有截面形状变化，又承受孔位传来的局部载荷，若过渡突然，振动工况下容易在交界处产生微裂纹。平直段端部可根据装配需要做倒角或圆角，避免安装时划伤线束绝缘层；板身侧面也要检查锐边，尤其是操作人员伸手进入柜内接线的位置，毛刺边缘会带来安全隐患。

　　在稳压设备和变压器成套装配中，这种小支架虽然单件重量不大，却决定了附件安装位置是否稳定。它把原本无法直接固定在侧板上的元件，通过折弯延伸和环孔转接形成可靠连接点，同时利用板材自身形状获得刚度，减少额外焊接加强件的需要。评审这类结构时，应把环孔中心位置、折弯后净高、板边与带电体安全间隙、紧固件操作空间作为重点尺寸，而不是只关注外形是否美观。只要这些边界在数模中被准确约束，后续出展开图、编制折弯工序和现场装配都会比较顺畅。
